Газель до 2009 года. Снятие электронного блока управления двигателя УМЗ-4216
Электронный блок управления двигателем снимаем для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной камере после окраски и т.д.). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

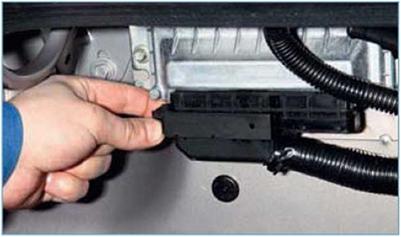

 Вытягиваем фиксатор колодки жгута проводов системы управления двигателем... |
 |

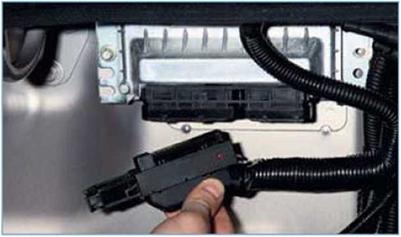

...и отсоединяем колодку жгута проводов от разъема блока управления.
Блок крепится к кронштейну щитка передка двумя болтами, причем болт левого (по направлению движения автомобиля) крепления специальный, со срезанной при монтаже головкой.

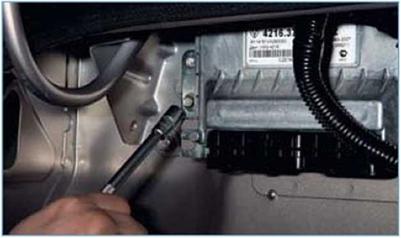

 Головкой «на 8» отворачиваем болт правого крепления блока к кронштейну щитка передка. |
Для ослабления затяжки специального болта левого крепления блока...
 |

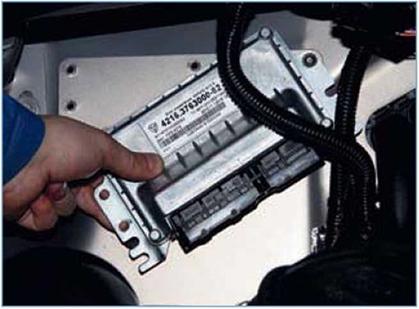

...несколько раз поворачиваем блок вверх-вниз относительно оси болта...
...затем пассатижами поворачиваем болт против часовой стрелки. Ослабив затяжку специального болта...

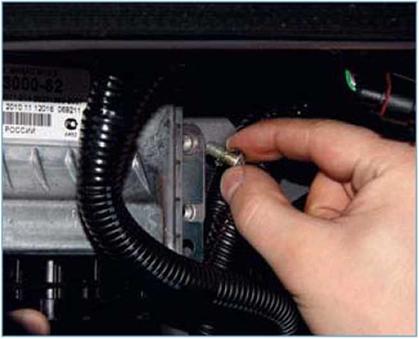

 ...выворачиваем его из резьбового отверстия кронштейна щитка передка... |
 |

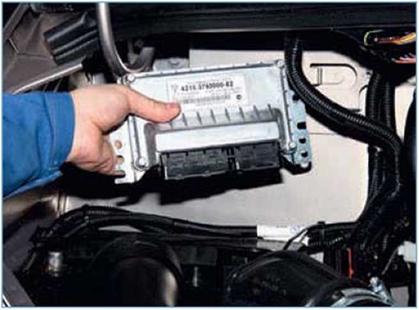

...и снимаем блок управления.
Устанавливаем электронный блок управления в обратной последовательности. Специальный болт крепления блока заменяем новым и затягиваем его до момента отрыва головки. При отсутствии нового специального болта заменяем его обычным.
