Газель до 2009 года. Снятие датчика положения коленчатого вала двигателя УМЗ-4216

Снимаем датчик для проверки или замены, а также при ремонте двига­теля.

Работу выполняем на смотровой ка­наве или эстакаде.

Снимаем грязезащитный щиток дви­гателя.

При выключенном зажигании...

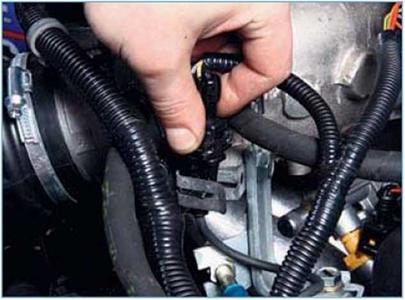

...нажимаем пружинный фиксатор колодки жгута проводов системы управления двигателем...

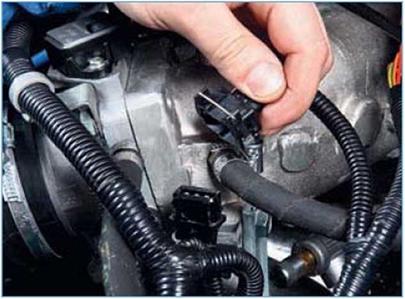

...и отсоединяем колодку жгута проводов от колодки проводов дат­чика.

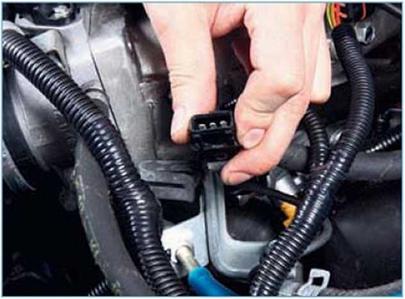

Выводим колодку проводов датчика из держателя, прикрепленного к ре­сиверу впускного трубопровода.

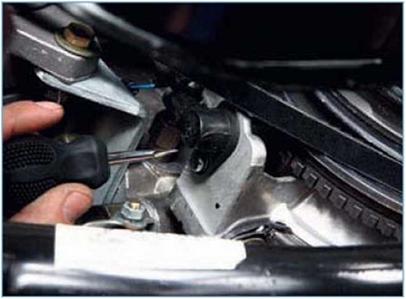

Шлицевой отверткой отворачиваем винт крепления датчика к крышке привода ГРМ.

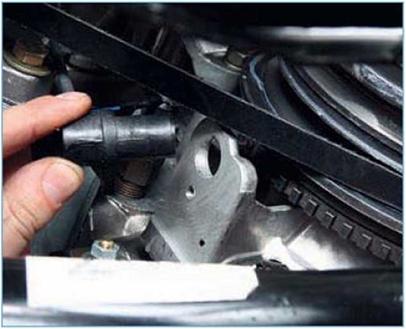

Вынимаем датчик из гнезда в крыш­ке.

Устанавливаем датчик положения коленчатого вала в обратной после­довательности.
