Газель до 2009 года. Снятие датчика положения дроссельной заслонки двигателя УМЗ-4216

Датчик положения дроссельной за­слонки снимаем для замены.

При выключенном зажигании...

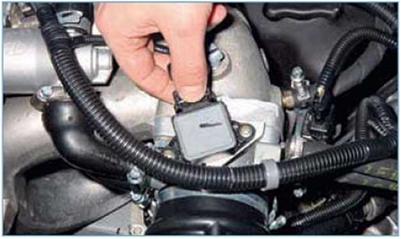

...нажав фиксатор колодки жгута проводов системы управления дви­гателем...

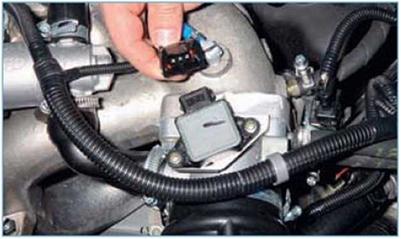

...отсоединяем колодку жгута про­водов от датчика.

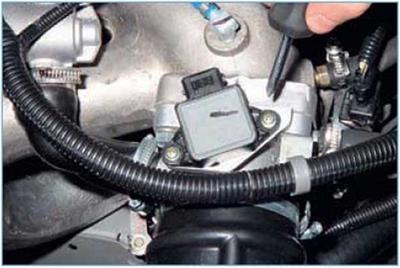

Крестообразной отверткой отвора­чиваем два винта крепления датчика к корпусу дроссельного узла.

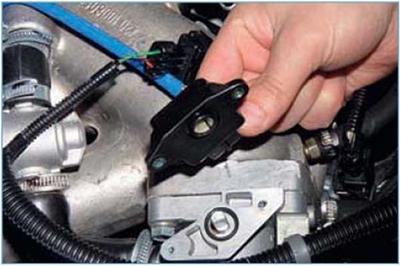

Снимаем датчик с оси дроссельной заслонки.

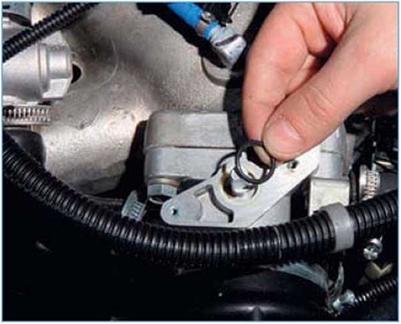

Вынимаем уплотнительное рези­новое кольцо из проточки корпуса дроссельной заслонки.

При повреждении кольца (разрывы, трещины, замятия) или потере им эластичных свойств заменяем коль­цо новым.

Перед установкой датчика убеж­даемся, что дроссельная заслонка полностью закрыта. Устанавливаем датчик на дроссельный узел так, что­бы хвостовик вала заслонки вошел в паз датчика. Крепим датчик винта­ми и подсоединяем к нему колодку жгута проводов.
