Газель до 2009 года. Снятие датчика скорости двигателя УМЗ-4216 и его привода

Датчик скорости автомобиля сни­маем для замены при выходе его из строя или при демонтаже короб­ки передач. Привод датчика скоро­сти демонтируем при повреждении уплотнительного кольца корпуса привода или при выходе из строя шестерни валика привода.

Работу выполняем на смотровой ка­наве или эстакаде.

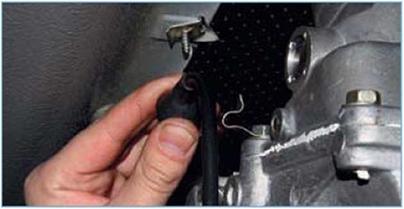

Выводим жгут проводов датчика скорости из держателя, закреплен­ного на коробке передач.

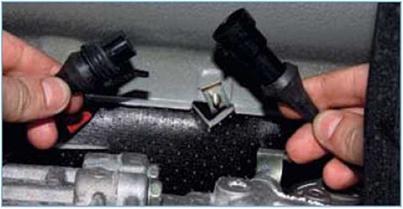

Отжав фиксатор колодки жгута про­водов системы управления двига­телем, разъединяем колодку жгута проводов и колодку проводов дат­чика скорости.

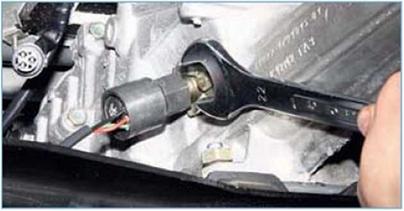

Ключом «на 22» ослабляем затяжку датчика скорости...

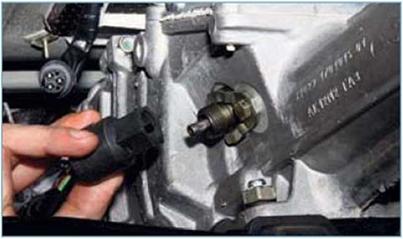

...и вручную отворачиваем его от при­вода датчика.

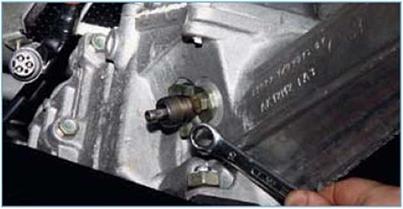

Накидным ключом «на 10» отвора­чиваем болт крепления прижимной скобы привода...

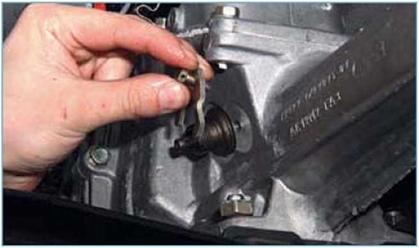

...и снимаем скобу.

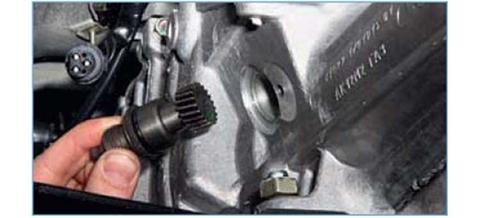

Вынимаем привод из отверстия в картере коробки передач.

При повреждении уплотнительного кольца корпуса привода...





...поддеваем тонкой шлицевой от­верткой кольцо...






...и вынимаем его из проточки кор­пуса.



Вынимаем валик с шестерней из корпуса привода.

Собираем и устанавливаем привод с датчиком скорости в обратной пос­ледовательности.
