Газель до 2009 года. Снятие управляющего датчика концентрации кислорода двигателя УМЗ-4216

Снимаем управляющий датчик кон­центрации кислорода для замены, а также при демонтаже приемной трубы системы выпуска отработав­ших газов.

Датчик демонтируем при выключен­ном зажигании.

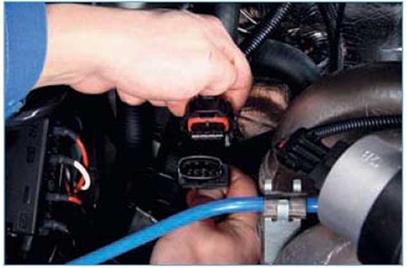

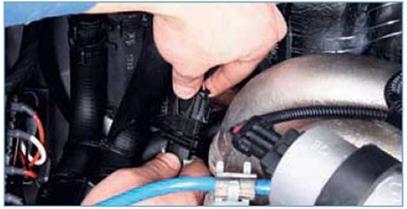

...отсоединяем от нее колодку про­водов датчика.

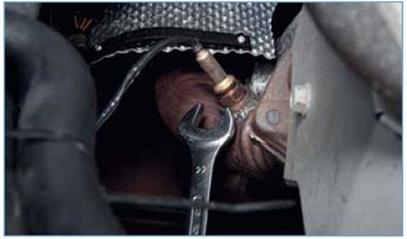

Рожковым ключом «на 22» отвора­чиваем управляющий датчик кон­центрации кислорода.

Если рожковым ключом не удалось отвернуть датчик, то можно разо­брать колодку проводов датчика и отвернуть датчик накидным клю­чом, продев провода через кольцо ключа. Вышедший из строя датчик можно отвернуть накидным ключом, перерезав провода датчика.

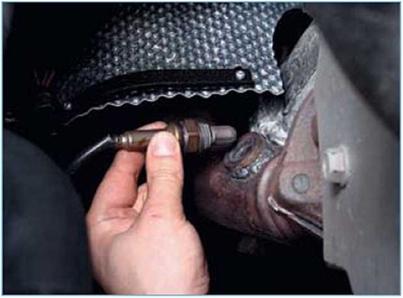

Вынимаем управляющий датчик концентрации кислорода.

Устанавливаем управляющий датчик концентрации кислорода в обратной последовательности. Чтобы в про­цессе эксплуатации автомобиля дат­чик не «прикипел» к приемной трубе, перед установкой датчика нано­сим на его резьбовую часть тонким слоем противозадирную высоко­температурную присадку на основе графита.



Газель до 2009 года. Снятие диагностического датчика концентрации кислорода двигателя УМЗ-4216

Снимаем диагностический датчик концентрации кислорода для заме­ны, а также при демонтаже приемной трубы системы выпуска отработав­ших газов.

Датчик демонтируем при выключен­ном зажигании.

Работу выполняем на смотровой ка­наве или эстакаде.

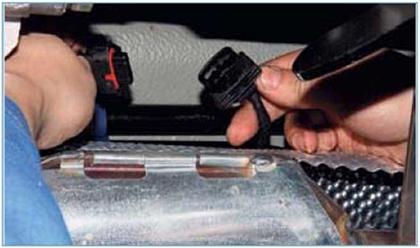

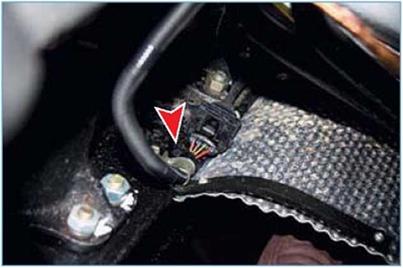

Нажав фиксатор колодки жгута про­водов системы управления двига­телем, разъединяем колодки жгута проводов и проводов датчика.

Рожковым ключом «на 22» вывора­чиваем датчик из резьбового отвер­стия приемной трубы...

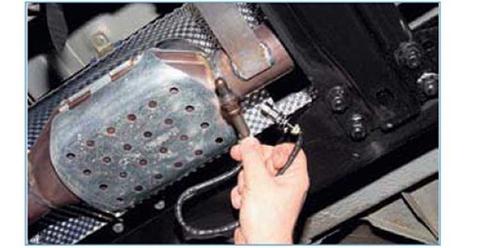

...и снимаем диагностический дат­чик концентрации кислорода.

Если рожковым ключом не удалось отвернуть датчик, то можно разо­брать колодку проводов датчика и отвернуть датчик накидным клю­чом, продев провода через кольцо ключа. Вышедший из строя датчик можно отвернуть накидным ключом, перерезав провода датчика. Устанавливаем диагностический датчик концентрации кислоро­да в обратной последовательнос­ти. Чтобы в процессе эксплуатации автомобиля датчик не «прикипел» к приемной трубе, перед его уста­новкой наносим на резьбовую часть датчика тонким слоем противозадир­ную высокотемпературную присадку на основе графита.
