БУЛЬДОЗЕРЫ РТС-10. Операции ТО, выполняемые по потребности

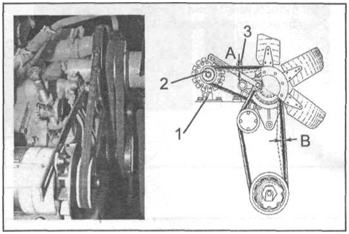

1. Проверить и отрегулировать:





- натяжение ремней привода вентилятора и генератора;

1 - кронштейн генератора;

2 - генератор;

3 - регулировочный винт

Натяжение ремней привода венти­лятора регулировать с помощью винта 3, а ремня привода генератора - поворотом генератора на кронштейне. Прогиб ремней А - привода генератора, В - привода венти­лятора должен быть от 13 до 17 мм при нажатии с усилием 40 Н (4 кгс)

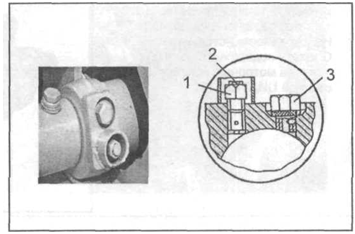

1 - клапан;

2 - заглушка;

3 - пробка





- механизм управления поворотом и тормозами;

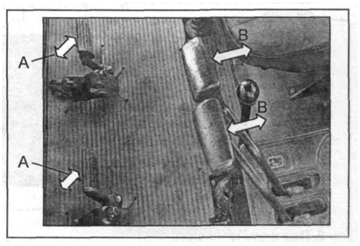

а) бульдозеры с ГМТ

Свободный ход педалей включения тормозов

А - от 80 до 105 мм

Свободный ход рычагов управления

поворотом

В-от 55 до 65 мм

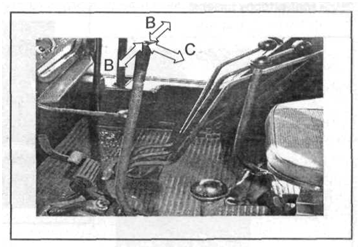

б) бульдозеры с МТ

Свободный ход рычага управления

поворотом

В - от 55 до 80 мм

С - от 250 до 290 мм

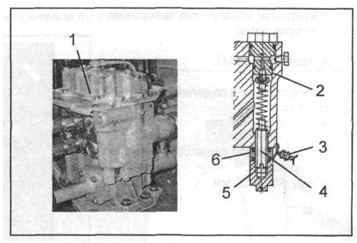

- максимальное давление в гидро системе.

1 - гидрораспределитель Р-160;

2 - предохранительный клапан;

3 - пломба;

4 - регулировочный винт;

5 - колпачок;

6 - контргайка

Максимальное давление в гидросистеме должно быть 20_-2 МПа (200_-20 кгс/см²).

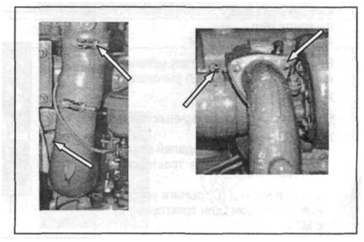

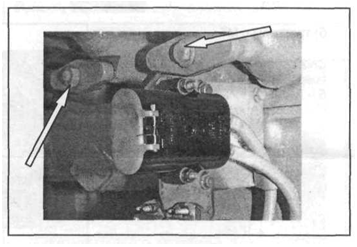

2. Подтянуть крепления:



- коллекторов дизеля;

































- узлов впускного тракта

3. Продуть сжатым воздухом или заменить новыми фильтрующие элементы воздухоочи­стителей дизеля (по показанию сигнализатора засоренности).

Воздухоочиститель дизеля со снятыми крышкой и нижним ЭФ

1 - матерчатый чехол;

2 - основной фильтрующий элемент (ЭФ)

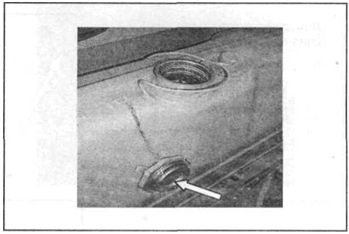

4. После интенсивных и продолжительных осадков слить отстой из корпуса воздухоочистителя дизеля.

Для слива отстоя снять болт сливного отверстия корпуса.

















5. Заменить фильтроэлементы гидросистемы (по показанию сигнализатора засоренности).

1 - крышка фильтра;

2 - фильтроэлемент

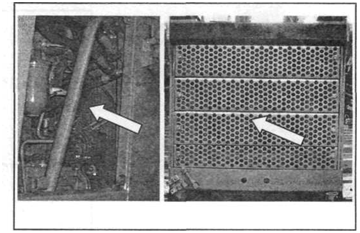

6. Очистить сердцевины водяного и масляных радиаторов.



7. Промыть крышку топливного бака в дизельном топливе и просушить.



Пропитать крышку в масле и дать стечь маслу. Установить крышку на место



8. Проверить амортизаторы балансирной балки.
