БУЛЬДОЗЕРЫ РТС-10. Сезонное техническое обслуживание (ТО-ВЛ и ТО-03)

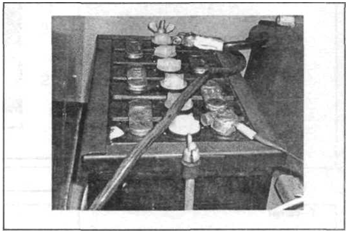

1. Довести плотность электролита в аккумуляторных батареях до нормы, соответствующей сезону.



2. Заменить масло на соответствующее сезону в:



- картере дизеля, предварительно слив масло из топливного насоса и регулятора, с промывкой системы;

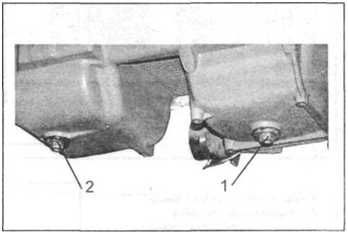

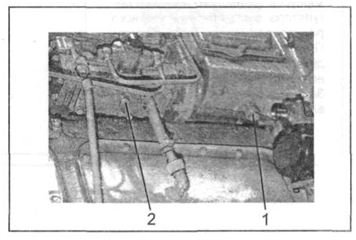

1 - пробка центрального сливного отверстия картера;

2 - пробка переднего сливного отверстия картера

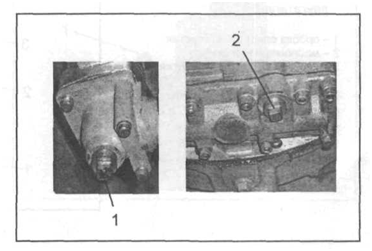

1 - пробка сливного отверстия регулятора топливного насоса;

2 - пробка сливного отверстия топливного насоса

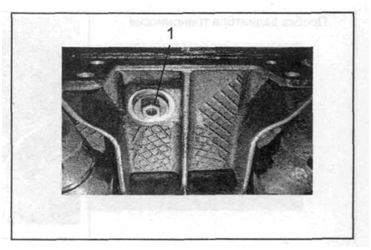

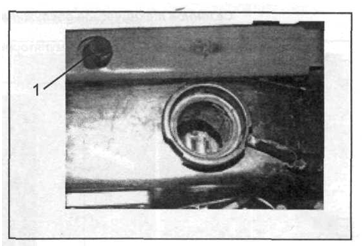

1 - пробка масляного радиатора дизеля

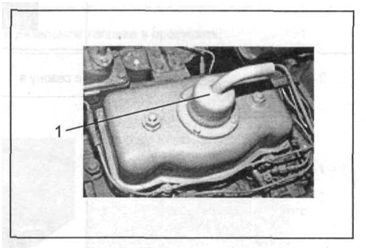

1 -сапун

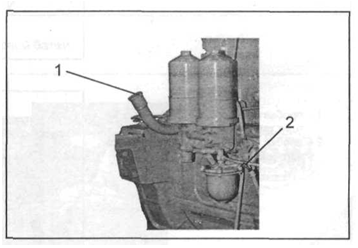

1 - маслозаливная горловина;

2 - масломерная линейка

Слить масло из картера дизеля, корпусов топливного насоса и ре­гулятора, снять пробку масляного радиатора дизеля. Промыть сапун. Промыть систему смесью (50% дизельного топлива и 50% моторного масла).

Залить свежее масло до уровня верхней метки масломерной линейки





- картере пускового двигателя с промывкой картера;

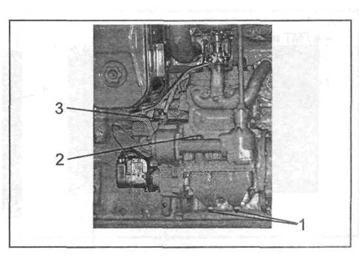

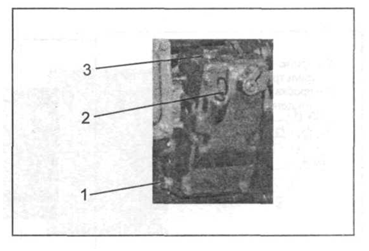

1 - пробки сливных отверстий картера;

2  - масломерная линейка;

3  - сапун (на заливном отверстии)

Слить масло. Промыть картер смесью (50% дизельного топлива и 50% моторного масла). Залить масло до верхней метки масломерной линейки. Промыть сапун, смочить набивку маслом







- в корпусе конических шестерен пускового двигателя;

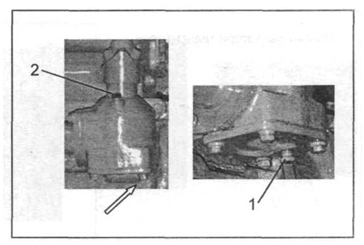

1  - пробка сливного отверстия;

2  - пробка заливного отверстия

После остановки разогретого двигателя снять пробки сливного и заливного отверстий корпуса. Слить масло. Установить пробку в сливное отверстие. Залить 0,2 л масла







- в корпусе редуктора пускового двигателя;

1 - пробка сливного отверстия;

2 - масломерная линейка;

3 - пробка заливного отверстия

После остановки разогретого дви­гателя снять пробки 1 и 3 и слить масло. Установить пробку 1 на место. Залить масло до верхней метки масломерной линейки





- в ГМТ и отделении конических шестерен;

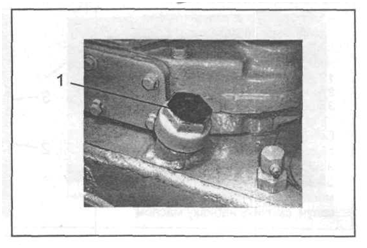

1 - пробка-сапун заливного отверстия

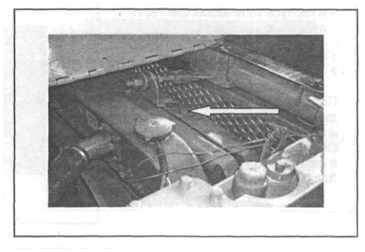

Пробка радиатора трансмиссии

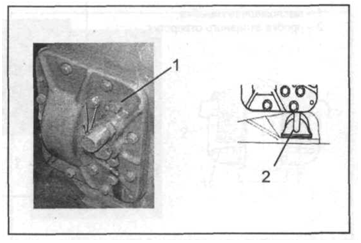

1- пробка сливного отверстия фильтра ГТР;

2 - пробка сливного отверстия поддона ГТР

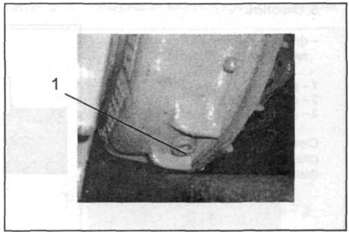

1 - пробка сливного отверстия отделения конических шестерен

Слить масло; завернуть пробки сливных отверстий; залить масло до верхней метки масломерной линейки

























- в КП механической трансмиссии и отделении конических шестерен (с очисткой маслоприемника и магнитных пробок)

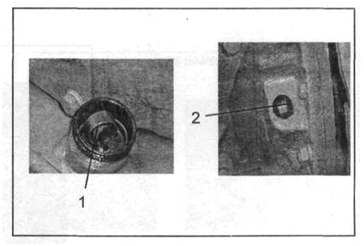

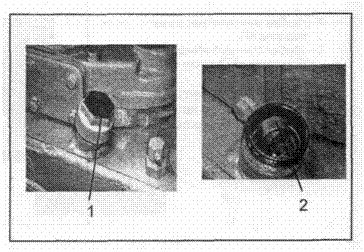

1 - пробка-сапун заливного отверстия;

2  - масломерная линейка



















1 - масляный насос НМШ-25;

2 - маслоприемник

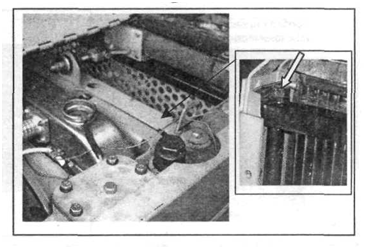

Пробка радиатора трансмиссии

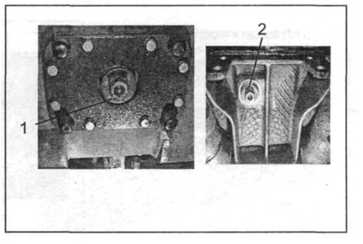

1          - пробка сливного отверстия

поддона КП;

2 - пробка сливного отверстия

отделения конических шестерен

Слить масло; завернуть пробки сливных отверстий; залить масло до верхней метки масломерной линейки















- в бортовых редукторах

1  - масломерная линейка;

2 - пробка заливного отверстия



3. Заменить фильтроэлементы масляного фильтра системы смазки дизеля.

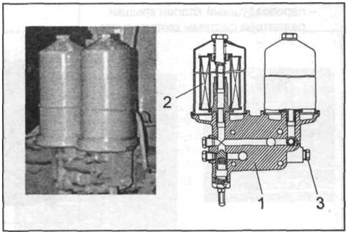

1 - корпус; 2 - элемент фильтрующий; 3 - пробка сливного отверстия

После промывки системы смазки слить масло из корпуса фильтра. Разобрать фильтр, удалить отложения и промыть съемные детали фильтра дизельным топливом. Собрать фильтр с новыми фильтрующими элементами







4. Провести обслуживание воздухоочистителя пускового двигателя.

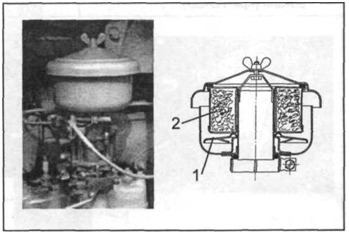

1

- маслоотражатель;

2  - кассета

Снять и разобрать воздухоочиститель. Слить отработанное масло из поддона. Промыть кассету в дизельном топливе. Залить свежее масло до нижней кромки маслоотражателя



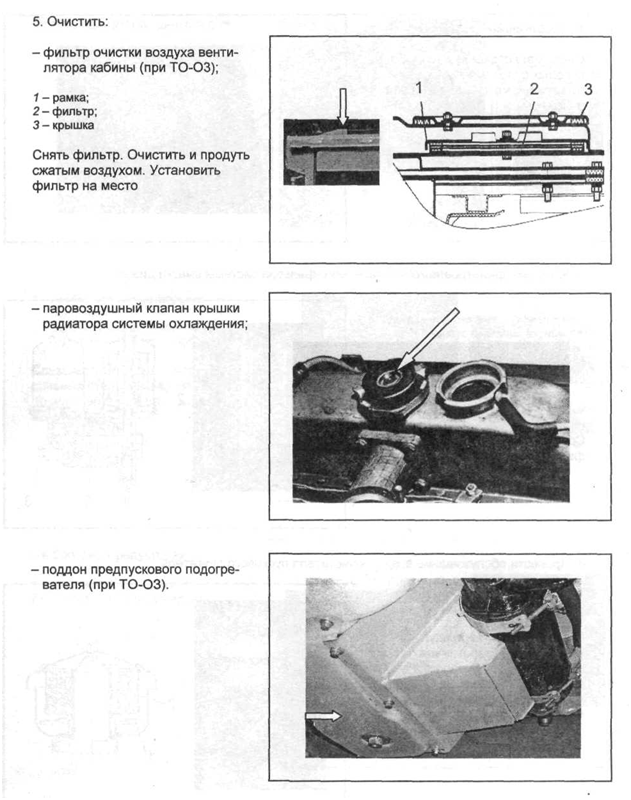

6. Отключить (подключить) масляный радиатор системы смазки механической трансмиссии.

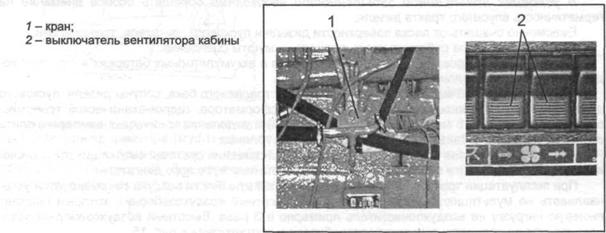

7. Проверить работоспособность отопителя кабины и надежность крепления его узлов, открыть (закрыть) кран отопителя кабины.



9. Провести обслуживание ЭФУ (при ТО-ОЗ).

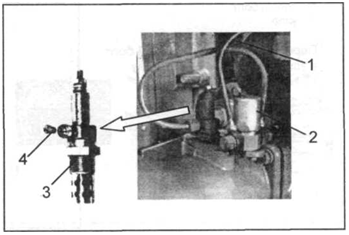

1 - трубка подвода топлива к

электромагнитному клапану;

2 - электромагнитный клапан;

3 - факельная свеча;

4 - фильтр свечи



-    удалить летнее топливо из трубки подвода топлива к электромагнитному клапану;

-    промыть в бензине и продуть воздухом фильтр свечи и свечу ЭФУ;

-    после сборки проверить герметичность топливной магистрали.
