3.13.3.

Декоративно-рельефная кирпичная кладка

Архитектурная выразительность современных кирпичных зданий достигается не устройством массивных карнизов, колонн, пилястр и других сложных элементов, а применением декоративно-рельефной кладки.

Кладку, сочетающую четкую сетку фасадных швов с композициями из плоских или рельефных рисунков, называют декоративно-рельефной (рис. 3.96). При этом торцы зданий, простенки, подкарнизные полосы и другие участки стен украшают декоративными фигурами, стилизованными ри­сунками, придающими фасадам своеобразие.

Декоративные узоры, образованные кирпичами различного цвета, называют орнаментом (рис. 3.97). Хорошо сочетаются цвета белый и желтый, желтый и красный, красный и бе­лый. Не рекомендуется укладывать подряд в одном ряду более трех кирпичей одинакового цвета: это усложняет контроль в процессе кладки.

Орнамент составляют из повторяющихся геометрических фигур или используют стилизованные мотивы, взятые из природы.

Орнаментом украшают фризы – декоративные полосы в верхней части стены, простенки и т. д.

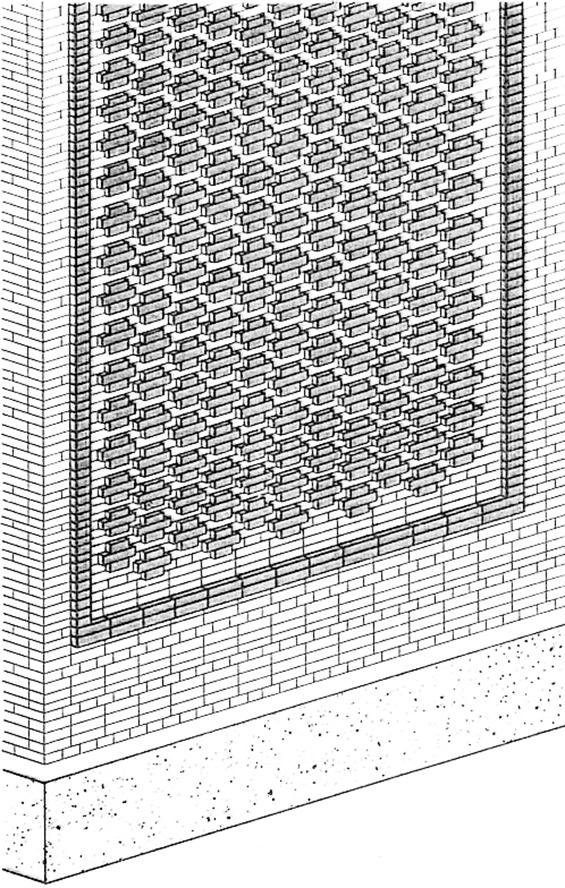

Рис. 3.96. Декоративно-рельефная кладка на торцовой стене здания

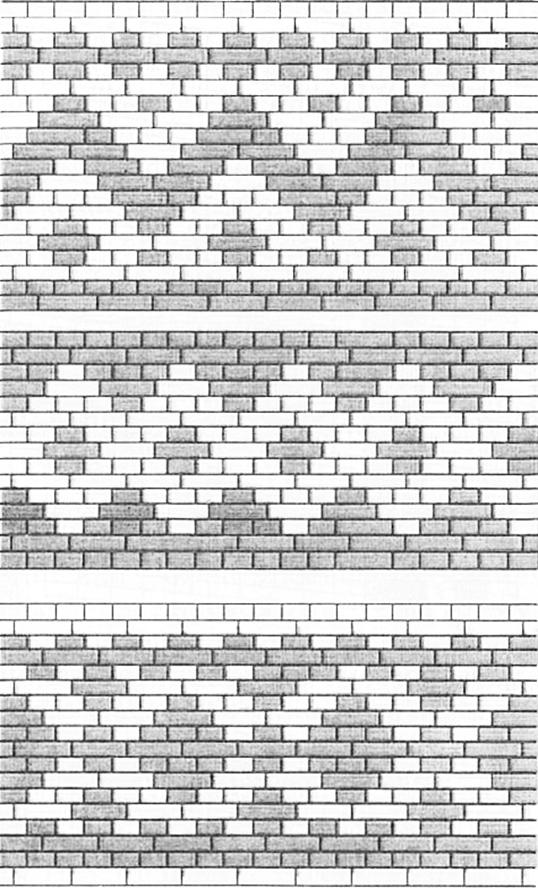

Рис. 3.97. Варианты плоского орнамента, выложенного из кирпича

Наряду с плоским орнаментом применяется рельефный, образованный выступающими из плоскости стены кирпичами (рис. 3.98). Такие вставки из цветных кирпичей при солнечном освещении создают на фасаде игру светотеней. Кладку выступающих элементов орнамента ведут только из полнотелого кирпича.

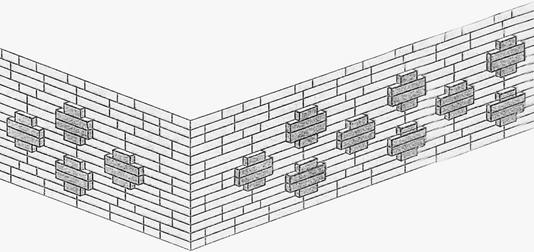

Рис. 3.98. Пример рельефного орнамента



Индивидуальность внешнего облика зданий достигается оформлением углов и простенков поясками из кирпичей другого цвета, декоративными композициями, создаваемыми за счет чередования кирпичей белого и красного цвета.

Композиции, оформляющие плоскости глухих стен, подчеркивают архитектурно-художественную выразительность здания (рис. 3.99). Их содержание и масштаб увязывают с назначением сооружения.

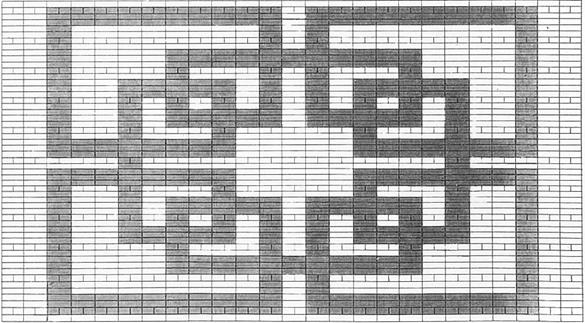

Рис. 3.99. Оформление глухих торцовых стен здания

Для архитектурного оформления фасадов используют разнообразные приемы (рис. 3.100). Например, из плоскости простенков выступают ненесущие пилястры из силикатного кирпича со сплошным вертикальным швом. Участки кладки под окнами, над перемычками и вертикальные ряды, обрамляющие проем, выкладывают из кирпича красного цвета. Это придает фасадам нарядный вид.

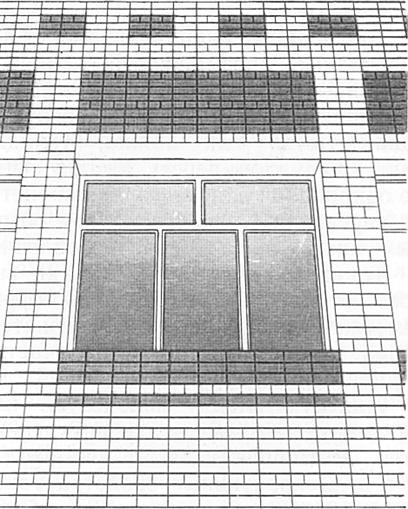

Рис. 3.100. Пример архитектурного
оформления оконных проемов



Кладку стилизованных (условно-декоративных) изображений животных, растений или других рисунков (рис. 3.101) осуществляют по шаблонам. Каменщику, выполняющему такие рисунки из кирпича, необходимо постоянно следить за толщиной швов, правильностью перевязки, точностью изображения, качеством и цветом укладываемых кирпичей.

Только при соблюдении этих требований и высоком качестве работ достигается эффект и зданиям придается архитектурно-художественная выразительность.

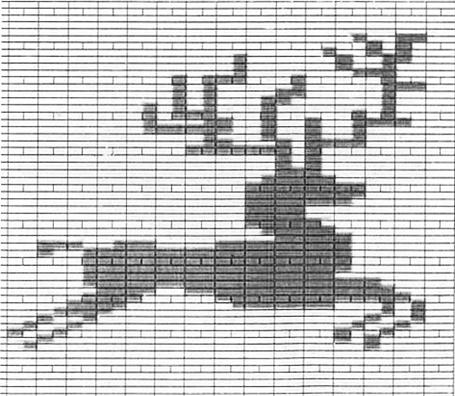

Рис. 3.101. Стилизованный рисунок, выложенный кирпичом



3.13.4. Лицевая кладка

Кладка, у которой наружная верста выложена из отборного окрашенного или офактуренного кирпича, называется лицевой (рис. 3.102). Такую кладку осуществляют по однорядной или многорядной системе перевязки.





Рис. 3.102. Лицевая кирпичная кладка с однорядной (а)
и многорядной (б) перевязкой шва

На фасадную (лицевую) поверхность укладывают кирпичи с ровными гранями и одинаковым цветовым оттенком. Наружную версту выполняют одновременно с кладкой, перевязывая с остальной частью стены.

Фасадные швы должны иметь одинаковую толщину и быть аккуратно расшиты.

Для лицевой кладки используют утолщенный силикатный кирпич с неокрашенной или окрашенной поверхностью (рис. 3.103), а также утолщенный керамический кирпич из бело-жгущихся глин или с цветной, либо с глазурованной поверхностью ложка и тычка.

Система перевязки однорядная или многорядная – четыре ложковых ряда перевязаны тычками. Лицевую версту выкладывают одновременно с кладкой и перевязывают ее с остальной частью стены. Наружные швы тщательно расшивают.





Рис. 3.103. Лицевая кладка из утолщенного силикатного кирпича



Для лицевой кладки используют пустотелые керамические камни, изготовленные из светложгущихся глин или имеющие разнообразную фактуру и цвет (рис. 3.104). Кладку ведут только по цепной системе перевязки. Наружную версту выкладывают камнями с однородным цветовым оттенком, правильными гранями и углами. Швы на лицевой поверхности аккуратно расшивают.

Профильный кирпич расширяет декоративные возможности лицевой кладки (рис. 3.105). Такой кирпич, имеющий выпуклую или вогнутую грань тычка или ложка, укладывают в наружную версту. Кладку ведут по однорядной или многорядной системе перевязки с использованием обычных инструментов и приспособлений.



Рис. 3.104. Лицевая кладка из керамического камня

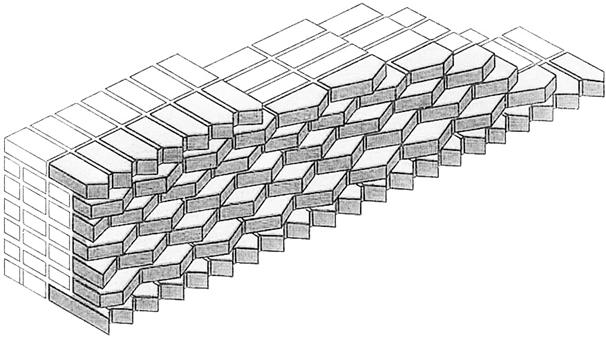

Рис. 3.105. Лицевая кладка из профильного кирпича



Таким видом лицевой кладки выполняют декоративные полосы (фризы), окаймляющие верхние части стен, отдельные вставки и глухие участки торцов здания.

Лицевую кладку используют как для наружных, так и для внутренней стен, лестничных клеток, вестибюлей и т. д. Декоративные свойства такой кладки могут усиливаться комбинациями цветов как самого материала, так и растворных швов, а также различными видами перевязки.



3.14. Контрольные вопросы

1. Что называют рабочим местом каменщика?

2. На какие зоны подразделяется рабочее место каменщика?

3. Как называется зона перемещения каменщика в процессе кладки?

4. Для чего предназначена свободная зона?

5. Какое приспособление предназначено для контроля поверхности выкладываемых стен?

6. Для чего применяется уровень?

7. Какие приспособления используются для линейных измерений в ходе выполнения кладки?

8. При помощи какого инструмента выполняют обработку швов?

9. Что обеспечивает применение порядовок?

10. От чего зависят способы раскладки кирпича?

11. От чего зависит производительность труда каменщика?

12. Как раскладывают кирпич для кладки на­ружной тычковой версты?

13. Какими приемами укладки кирпича поль­зуется каменщик?

14. В какой последовательности выполняют рас­шивку наружных швов?

15. Сколько трехчетверток укладывают в тыч­ковых рядах при кладке прямого угла?

16. Какую минимальную толщину имеют кир­пичные стены для размещения каналов?

17. Какие элементы стен можно выкладывать по многорядной системе перевязки?

18. Какая кладка называется «в пустошовку»?

19. Какую кладку называют «лицевой»?

20. Где размещают вентиляционные каналы?

21. Что называют перемычкой и сводом?

22. Как называются конструктивные элементы, перекрывающие оконные или дверные проемы?

23. Какова глубина заделки концов перемычек в кирпичную кладку?

24. Как называются перемычки из кирпичей, уложенных на ребро?

25. Что представляют собой арочные перемычки?

26. Какую кирпичную кладку называют декоративной?

27. Как называется декоративная кладка, в которой тычковые и ложковые кирпичи расположены поочередно?

28. Как называется декоративная кладка, в которой поочередно уложены тычковый и два ложковых кирпича?

29. Какую систему перевязки имеет «лицевая верста»?

30. Какую систему перевязки имеет «внутренняя верста» и «забутка»?
