3.13.2.

Варианты декоративной кирпичной кладки

Известно около двадцати вариантов декоративной кладки. Рассмотрим наиболее распространенные: готическую (польскую), состоящую из чередующихся рядов, в которых тычковые и ложковые кирпичи расположены поочередно, и крестовую сложную, выполняемую в виде чередующихся рядов, в которых поочередно уложены тычковый и два ложковых кирпича (рис. 3.91).

Рис. 3.91. Разновидность декоративной кладки:
а – готическая (польская); б – крестовая сложная; 1, 2 – ряды кладки

Стены толщиной в два кирпича с рисунком швов готической кладки на фасаде (рис. 3.92) возводят в такой последовательности: первый ряд наружной версты – чередующиеся тычковые и ложковые кирпичи, внутренняя верста – кирпичи, уложенные тычком, забутка из ложков; второй ряд наружной версты повторяет первый, но с перевязкой вертикальных швов на фасаде; внутреннюю версту укладывают так же, как наружную, а забутку выполняют тычками.

Стены толщиной в два кирпича с рисунком швов крестовой сложной кладки на фасаде (рис. 3.93) возводят в такой последовательности: первый ряд наружной версты – чередующиеся тычки с двумя ложками, внутренняя верста – кирпичи уложенные тычками, забутка из ложков; второй ряд наружной версты повторяет первый, но так, чтобы вертикальный шов между ложками располагался на середине нижележащего тычка; внутренняя верста повторяет наружную; забутка состоит из тычков.

При кладке простенков с готическим рисунком швов на фасаде (рис. 3.94, а) ряд укладывают так же, как и на участке глухих стен, но с укладкой в наружной версте четверток.

Во втором ряду наружная и внутренняя версты одинаковые – это чередующиеся ложки и тычки. Для соблюдения перевязки углы внутренней версты завершают трехчетвертками. Промежутки в забутке выполняют четвертками.

Рис. 3.94. Порядковая раскладка кирпича при кладке простенков
с готическим (а) и крестовым (б) рисунком швов на лицевой поверхности

Простенки с крестовым сложным рисунком швов на фасаде (рис. 3.94, б) выкладывают в таком порядке: первый ряд так же, как и на участках глухих стен, но с укладкой в наружной версте двух трехчетверток; второй ряд – наружная и внутренняя версты одинако­вы, но для соблюдения перевязки используют половинки и трехчетвертки. Забутка из кирпичей, уложенных тычком, с заполнением промежутков неполномерным кирпичом.

Кладку прямых углов с готическим рисунком швов на фасаде начинают в такой последовательности (рис. 3.95, а).

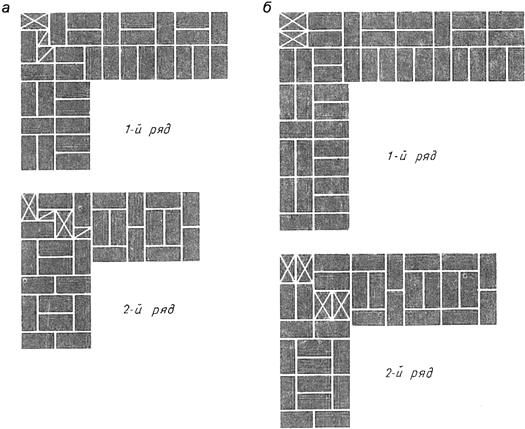

Рис. 3.95. Порядковая раскладка кирпича при кладке
прямых углов с готическим (а) и крестовым (б) рисунком швов

Первый ряд:

– укладка наружной версты начинается с трехчевертки и целого кирпича, затем по обе стороны угла чередуются тычковые и ложковые кирпичи;

– внутреннюю версту начинают с двух трехчетверток, уложенных ложком, а продолжают ее тычками;

– забутку ведут ложками, в углу укладывают четвертку и половинку кирпича.

Второй ряд:

– наружную версту начинают с целого кирпича и трехчетвертки, затем чередуют тычки и ложки, укладываемые с перевязкой вертикальных швов на фасаде;

– внутренняя верста повторяет наружную;

– забутку ведут тычками, а угол заполняют трехчетверткой и четверткой.

Прямые углы стен с крестовым сложным рисунком швов на фасаде выкладывают в такой последовательности (рис. 3.95, б).

Первый ряд:

– наружную версту начинают с двух трехчетверток, уложенных ложком, затем укладывают ложковый и тычковый кирпичи, после чего чередуются два ложка и тычок; на другой стороне угла наружная верста состоит из чередующихся двух ложков и тычка;

– внутреннюю версту начинают с двух трехчетверток и продолжают тычками по обе стороны угла;

– забутку выполняют ложками.

Второй ряд:

– наружную версту начинают с двух трехчетверток, уложенных тычками, далее чередуются два ложка и тычок; с другой стороны к трехчетвертке примыкают ложок и тычок, а затек два ложка чередуются с тычками;

– внутреннюю версту начинают с двух трехчетверток, перевязывающих расположенные ниже кирпичи, и продолжают укладку кирпичей в таком же порядке, как и в лицевой версте;

– забутку ведут тычками, только во внутренней части угла укладывают два ложка.

Рассмотренные варианты декоративной кладки, не требуя дорогостоящих материалов, придают зданиям архитектурную выразительность и индивидуальный облик.
