Кладка перемычек и сводов из кирпича



Конструктивные элементы, перекрывающие оконные или дверные проемы, называют перемычками. Чаще всего проемы перекрывают сборными железобетонными брусковыми и плитными перемычками, изготовленными на заводах стройиндустрии. Если междуэтажные перекрытия не опираются на стены над проемом (рис. 3.71, а), тогда укладывают несущие (брусковые и плитные). Если же перекрытия оперты на стены над проемом (рис. 3.71, б), тогда укладывают усиленные (несущие) перемычки.

Концы перемычек заделывают вкладку на глубину 15...25 см. Иногда проемы перекрывают рядами кладки из кирпичей, уложенных горизонтально или вертикально (рис. 3.72).





Рис. 3.72 Перемычки, выложенные из кирпича: 1 – рядовая;
2 – клинчатая высотой в кирпич; 3 – клинчатая высотой в 1,5 кирпича



Рядовые перемычки (рис. 3.73, а) перекрывающие проемы, представляют собой 6 рядов обычной кладки, выполненной на растворе марки не ниже 25 и усиленной арматуры.



Рис. 3.73 Кладка рядовой (а) и клинчатой (б) перемычек: 1 – стойки,
поддерживающие опалубку; 2 – дощатая опалубка; 3 – арматурные стержни;
4 – слой раствора; 5 – ряды кладки, образующие перемычку; 6 – пята́



Кладку рядовых перемычек выполняют в следующем порядке:

– на отметке верха проема устанавливают и выверяют дощатую опалубку, поддерживаемую стойками;

– на каждые полкирпича толщины стены укладывают один арматурный стержень;

– гладкие арматурные стержни на концах заканчиваются крючками, а стержни из арматуры периодического профиля крючков не имеют;

– по верху опалубки расстилают слой раствора толщиной 1,5 см;

– арматуру диаметром не менее 6 мм втапливают в раствор (концы ее должны заходить в простенки не менее 25 см);

– затем продолжают кладку таким образом, чтобы ряды перемычки совпадали с рядами кладки стен и простенков.

При кладке рядовых перемычек тщательно заполняют поперечные продольные швы, поскольку они работают не только на сжатие, но и на
изгиб.

Опалубку снимают через 8–24 суток, когда кладка в пределах рядовой перемычки приобретет необходимую прочность.

Клинчатые перемычки (рис 3.73, б) состоят из кирпичей, уложенных на ребро. Ряды кладки, завершающиеся уклоном, в местах опирания перемычки называютпятами. Кладку ведут по установленной заранее опалубке одновременно с двух сторон, соблюдая перевязку и клинообраз-ность швов (внизу не менее 5 мм, вверху не более 25 мм). Число кирпичей при этом должно быть нечетным, чтобы посередине перемычки уложить замковый кирпич.

Предельный пролет клинчатых перемычек – до 2 м.

Арочные перемычки представляют собой наклонные ряды кирпича, уложенные по специальной опалубке – кружалу (рис. 3.74).

Предварительно выполняют разметку, чтобы между опорами арки уложить нечетное число кирпичей. Кладку ведут одновременно с двух сторон от пят к замку, соблюдая перевязку швов. Радиальные швы, проходящие через всю ширину арки, должны быть не менее 5 мм внизу и не более 25 мм вверху. Направление швов контролируют шаблоном, угольником или шнуром из центра арки. Кирпичи, уложенные в вершине арки, образуют замок.

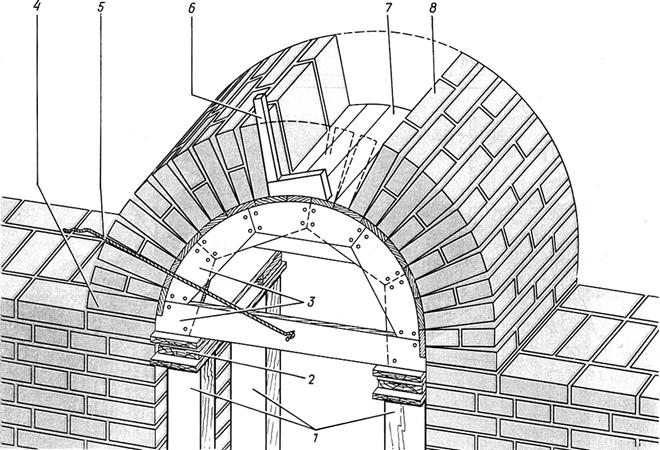

Рис. 3.74 Кладка арочной перемычки: 1 – стойки, поддерживающие опалубку;
2 – клинья; 3 – кружальная опалубка; 4 – пята арки; 5 – шнур; 6 – шаблон-угольник;
7 – дощатая обшивка; 8 – ряды кладки, образующие перемычку



Своды – это конструкция криволинейной формы, перекрывающая помещение (рис. 3.75). Для кладки сводов устанавливают опалубку со сплошным дощатым настилом; выполняют разметку, чтобы уложить нечетное число рядов кирпича. Кладку свода ведут отдельными участками, одновременно от пят к вершине. Радиальное положение швов контролируют шаблоном-угольником, соблюдая перевязку швов. Кладка участка завершается заклиниванием свода замковыми кирпичами. По выложенной части свода нельзя ходить и складировать на ней материалы. Распалубку свода выполняют через 10–20 суток.

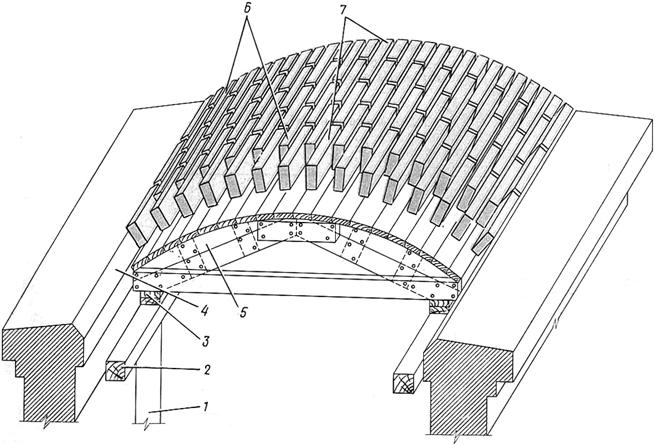

Рис. 3.75. Кладка сводов: 1 – стойка; 2 – горизонтальный брус,
поддерживающий опалубку; 3 – клинья; 4 – пята; 5   кружальная опалубка;
6 – ряды, образующие свод; 7 – замковый ряд



3.11. Подмости

С уровня, где работает каменщик, можно выполнять кладку только до высоты 1,2 м (рис. 3.76). Для дальнейшего возведения конструкции необходимы подмости (табл. 3.2).

Подмости – это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа.

Подмости должны быть удобными при установке и транспортировании; удовлетворять требованиям техники безопасности; быть инвентарными, т. е. использоваться многократно (рис. 3.76).





Рис. 3.76. Предельная высота кладки, выкладываемая каменщиком (а);
конструкция подмостей (б): 1 – опоры; 2 – рабочий настил; 3 – бортовое ограждение



Таблица 3.2

Техническая характеристика подмостей,
используемых при каменной кладке



Подмостки

Область
применения

Высота, м

Ширина настила, м

Допускаемая нагрузка, кПа

Шарнирно-панельные

1,1/2,05

2,5

40

Универсальные

пакетные самоустанавливающиеся

Для возведения стен, столбов и простенков в многоэтажных зданиях

1–1,95

2,5

40

Рычажные подмости

с гидроприводом

Для кладки в стеснённых условиях

0,66–3,3

2,6

40

Переносные

площадки-подмости

Для кладки в стесненных условиях

1,1/ –

1,5–2

30



Для кладки стен многоэтажных жилых зданий применяют следующие типы подмостей.

1. Шарнирно-панельные состоят из дощатого настила и двух соединенных с ним опор (рис. 3.77). При выполнении кладки второго яруса (выше 1,2 м от перекрытия) треугольные металлические опоры расположены в нижнем положении. При кладке третьего яруса (выше 2,4 м) опоры подмостей занимают верхнее положение.

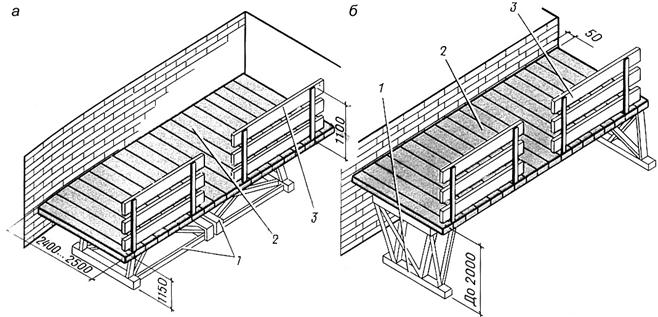

Рис 3.77 Установка шарнирно-панельных подмостей:

 а – в нижнем положении (кладка 2 – го яруса); б – в верхнем положении
(кладка 3-го яруса); 1 – треугольные опоры; 2 – рабочий настил; 3 – ограждение

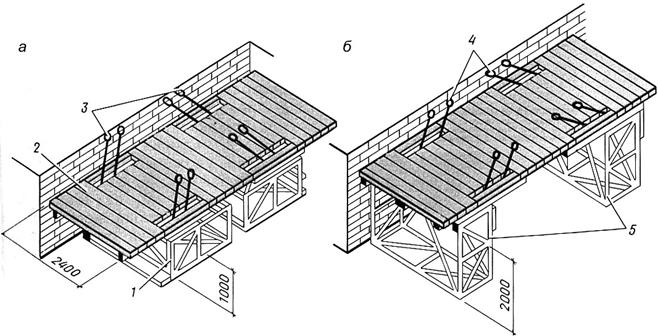

2. Универсальные пакетные самоустанавливающиеся – состоят из деревянного настила и двух шарнирно прикрепленных опор (рис. 3.78). При выполнении кладки второго яруса решетчатые металлические опоры располагаются горизонтально, при кладке третьего яруса – вертикально.





Рис. 3.78. Установка универсальных подмостей: а   для кладки 2-го яруса;
б   для кладки 3-го яруса; 1 – прямоугольные опоры в нижнем положении;
2 – рабочий настил; 3 и 4 – стропы для перевода опор в вертикальное и
горизонтальное положение; 5 – прямоугольные опоры в вертикальном положении

3. Переносные площадки-подмости представляют собой стальную опору-тумбу или раму с дощатым настилом и вертикальным ограждением (рис. 3.79). Их используют в стесненных условиях – при кладке наружные стен лоджий и лестничных клеток.





Рис. 3.79. Переносные площадки-подмости: а   для кладки стен лоджий, перегородок;
б   для кладки стен лестничных клеток; 1 – стальная опора-тумба; 2 – дощатый
настил; 3 – стальная рама; 4 – ограждение; 5 – петля для строповки



4. Рычажные подмости с гидроприводом выполнены в виде огражденной площадки с рабочим настилом, опертой на П-образные рычаги (рис. 3.80). Подъем и опускание подмостей осуществляется гидропри­водом.

Все виды подмостей устанавливают на спланированный и утрамбованный грунт или на междуэтажные перекрытия. Для контроля за качеством кладки между рабочим настилом подмостей и возводимой конструкцией оставляют зазор до 5 см. Установку и перестановку подмостей выполняют кранами.

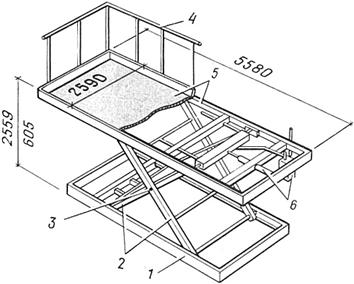

Рис. 3.80. Рычажные подмости с гидроприводом: 1   опорная рама; 2 – подвидные рычаги; 3 – шарнир; 4 – съемное ограждение; 5 – платформа с рабочим настилом; 6 – гидросистема
