3.12.

Леса для возведения кирпичной кладки

Временные устройства, устанавливаемые на спланированной поверхности грунта и предназначенные для возведения кладки на всю высоту здания, называют лесами (рис. 3.81). Их используют для возведения стен одноэтажных промышленных и сельскохозяйственных зданий, при облицовке стен и выполнении других строительных работ.

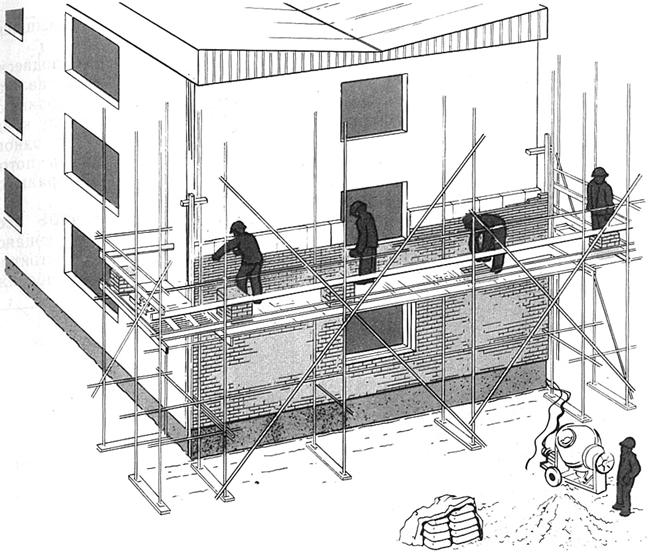

Рис. 3.81. Облицовка стен с наружных лесов



Безболтовые трубчатые леса представляют собой пространственный каркас, собираемый из стоек и ригелей (рис. 3.82). Стойки устанавливают в башмаки, уложенные на подкладки. Между собой стойки связывают поперечными ригелями, на концах которых приварены крюки, вставляемые в трубчатые патрубки стоек. Поверх ригелей укладывают щитовой настил и ограждают его перилами.

По ходу кладки стойки трубчатых лесов наращивают, связывают ригелями и переставляют настил. Устойчивость смонтированных лесов обеспечивается диагональными связями, установленными в углах и через 25...30 м по длине, а также креплением к анкерам, заделанным в кладку. При значительной протяженности лесов в центре настила через каждые 4...6 м устраивают лестничные клетки. Леса такой конструкции рассчитаны на воз­ведение стен высотой до 40 м.





Рис. 3.82. Безболтовые трубчатые леса: а – общий вид; б – анкер для крепления лесов; 1 – подкладка; 2 – башмак; 3 – стойка; 4 – ригели; 5 – ограждение; 6 – рабочий настил; 7 – анкер, заделанный в кладку; 8 – крюк лесов, соединенный с крюком анкера; 9 – крюки, приваренные к ригелям; 10 – патрубки, приваренные к стойке ригеля



Леса из объемных элементов состоят из вертикальных этажерок и панелей рабочего настила с ограждением (рис. 3.83). Все элементы лесов монтируют и демонтируют краном. Леса такой конструкции применяют для кладки стен одноэтажных производственных зданий высотой до 14,2 м.

Струнные подвесные леса закрепляют за поддерживающие кронштейны на покрытии промышленного здания (рис. 3.84).

К кронштейнам крепят подвески с проушинами, в которые вставляют прогоны. Поверх прогонов устраивают настил с ограждением. По ходу кладки прогоны переставляют с одного яруса проушин на другой, а потом укладывают настил и устраивают ограждение.



Универсальные самоходные леса – это самомонтирующаяся строительная машина (рис. 3.85). Она состоит на гусеничной тележки, башни, подвижной рабочей площадки и поворотного крана. Такие леса используют при кладке кирпичных стен высотой до 15 м.

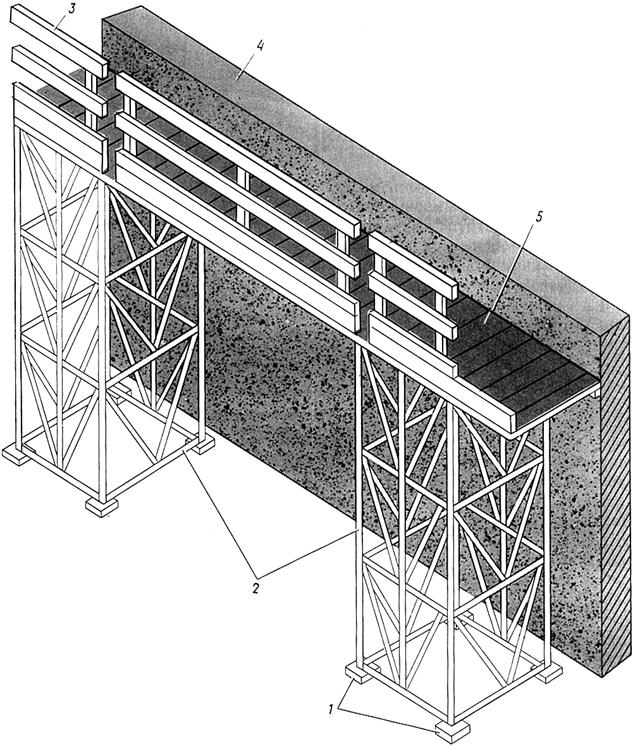

Рис. 3.83. Леса из объемных элементов:
1 – опорные башмаки; 2 – вертикальные этажерки; 3 – ограждение;
4 – возводимая стена; 5 – рабочий настил

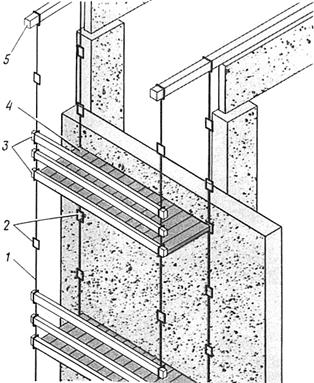

Рис. 3.84. Струнные подвесные леса: 1 – стальные подвески; 2 – проушины для установки прогонов; 3 – бортовые ограждения; 4 – рабочий настил; 5 – поддерживающий кронштейн

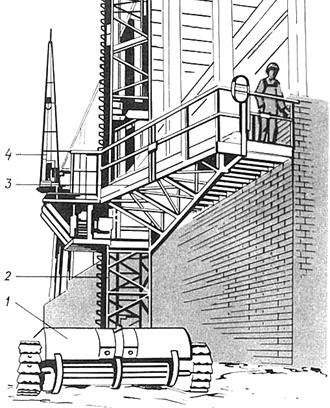

Рис. 3.85. Универсальные самоходные леса: 1 – гусеничная тележка; 2 – башня; 3 – подъемная площадка с ограждениями; 4 – поворотный кран
