3.13.

Лицевая кирпичная кладка и облицовка стен

3.13.1. Декоративная кирпичная кладка

Кирпичную кладку с геометрически четким рисунком швов на фасадной поверхности называют декоративной (рис. 3.86). Наиболее часто при строительстве кирпичных зданий применяют лицевую кладку со сплошными или с прерывающимися вертикальными швами.

Рис. 3.86. Варианты декоративной кладки: а – со сплошным
вертикальными швами; б – с прерывающимися вертикальными швами;
1 – тычковый ряд; 2–4 – ложковые ряды

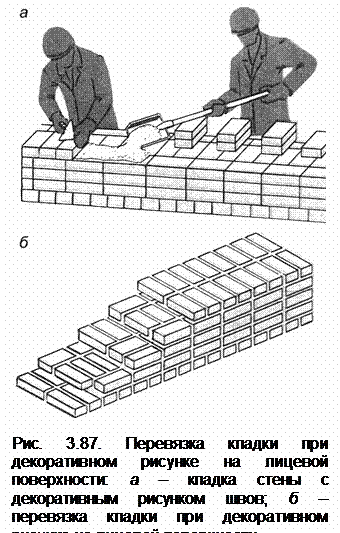

Технология выполнения декоративной кладки (рис. 3.87, а) не отличается от технологии обычной кладки. Работу ведут звенья каменщиков, составляющие бригаду. При этом используют обычные инструменты, приспособления и инвентарь. Каменщикам, помимо соблюдения перевязки, порядовки и вертикальной кладки, необходимо правильно заложить нижний ряд и в процессе кладки следить за горизонтальностью, вертикальностью и одинаковой толщиной наружных швов.

Кирпичи, выходящие на фасадную плоскость, должны иметь ровные грани, чистую поверхность и одинаковый цветовой оттенок.

Лицевая верста (при перевязанных или неперевязанных вертикальных швах) имеет многорядную систему перевязки (рис. 3.87, б), внутренняя верста и забутка – однорядную систему перевязки.

При кладке простенков порядовую раскладку выполняют следующим образом (рис. 3.88). Первый ряд наружной и внутренней верст простенков выкладывают тычками. В наружной (лицевой) версте при прерывающихся вертикальных швах укладывают две четвертки, а при сплошных – две половинки и в забутке – четвертки.

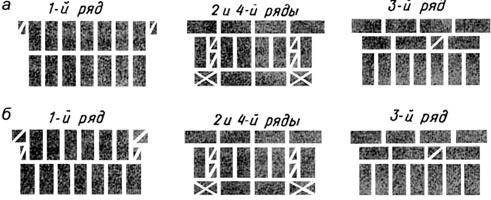

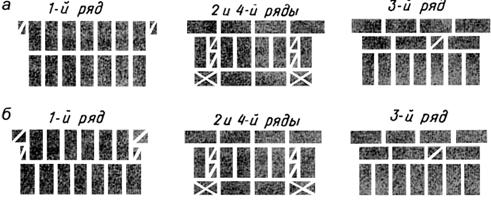

Рис. 3.88. Порядковая раскладка кирпича при кладке простенков:
а – с прерывающимися через три ряда вертикальными швами;
б – со сплошными вертикальными швами

 Кромки раскола у четверток и половинок притирают (шлифуют). Второй и четвертый ряды имеют наружную и внутреннюю версты из ложков. Углы внутренней версты завершают трехчетвертками. Забутка состоит из четверток (в углах) и тычков. Третий ряд: наружная верста и забутка – из ложков, внутренняя верста – из тычков.

Рассмотрим порядовую раскладку при кладке углов стен толщиной в два кирпича (рис. 3.89). Первый ряд имеет наружную и внутреннюю версты из тычков. Кладку лицевой версты (при сплошных вертикальных швах) начинают с двух половинок, а при прерывающихся вертикальных швах – с двух трехчетверток, уложенных ложком. С укладки двух трехчетверток начинают угол внутренней версты. При прерывающихся вертикальных швах на фасаде промежутки в забутке заполняют четвертками. Второй и четвертый ряды одинаковые: наружная и внутренняя версты – из ложков, перевязка забутки и внутренней версты обеспечивается укладкой трех трехчетверток; забутка ведется тычками. Третий ряд имеет наружную версту и забутку из ложков, а внутреннюю версту – из тычков. Для перевязки внутренней версты и забутки используют три трехчетвертки. По сравнению с нижеуложенным рядом их укладывают в направлении продольной или поперечной стены.

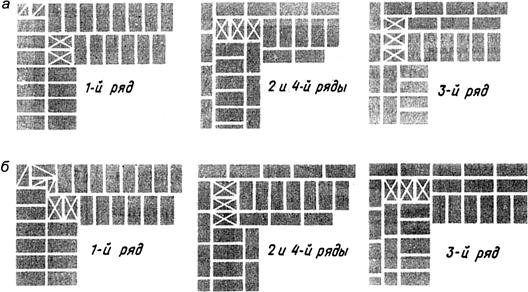

Рис. 3.89. Порядковая раскладка кирпича при укладке углов стен:
а – со сплошными швами; б – с прерывающимися через
три ряда вертикальными швами

Швы на лицевой поверхности декоративной кладки расшивают. Вначале обрабатывают вертикальные, а затем горизонтальные швы. От формы (профиля) расшивки наружных швов зависит архитектурная выразительность кладки. Чаще всего швам придают выпуклую, вогнутую, заглубленную или односрезную форму (рис. 3.90).

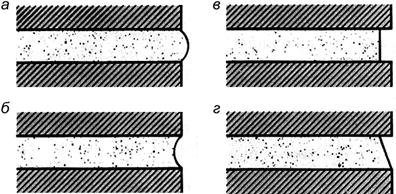

Рис. 3.90. Профили наружных швов
декоративной кладки: а – выпуклый; б – вогнутый;
в – заглубленный; г – односрезный

Выполнять декоративную кладку могут только каменщики высокой квалификации. Затраты труда при этом повышаются на 6...9% по сравнению с обычной кладкой.
