3.5.

Приемы укладки кирпича, обработка швов

Производительность труда каменщика зависит от выбора рациональных приемов укладки кирпича. Приемом назы­вают рабочие движения, выполняемые в определенной последовательности.

В зависимости от пластичности раствора и требований к качеству лицевой поверхности (под штукатурку или расшивку) применяют различные приемы укладки кирпича.

Укладка кирпича приемом «впритык» обеспечивает неполное заполнение швов на лицевой поверхности, но требует при этом пластичного раствора.

При укладке кирпичей тычком (рис. 3.41, а): приготовленная растворная постель должна отступать от края стены на 2...3 см; передней гранью кирпича на расстоянии 5...8 см от верха приготовленной постели подгребают раствор; каменщик, придвигая кирпич, по­ворачивает его и прижимает к ранее уложенным; укладываемый кирпич нажатием руки осаживают до требуемой толщины шва.

Такие же рабочие движения (подгребание раствора, прижатие кирпича и осаживание его на растворной по­стели) применяются при укладке кирпичей ложком (рис. 3.41, б).

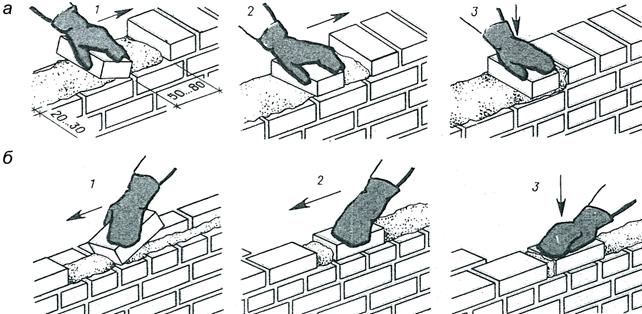

Рис. 3.41 Укладка кирпичей «впритык»: а – тычковых; б – ложковых; 1 – подгребание  раствора передней гранью кирпича; 2 – прижатие кирпича к ранее уложенному;  3 – осаживание кирпича.



Такой прием укладки кирпича без применения кельмы характеризуется высокой производительностью, однако поверхности выложенных стен требуют оштукатуривания.

Укладка кирпича приемом «впритык с подрезкой раствора» (рис. 3.42) обеспечивает полное заполнение швов на лицевой поверхности и ведется на пластичных растворах. При этом растворная постель не доходит до края стены на 1 см.

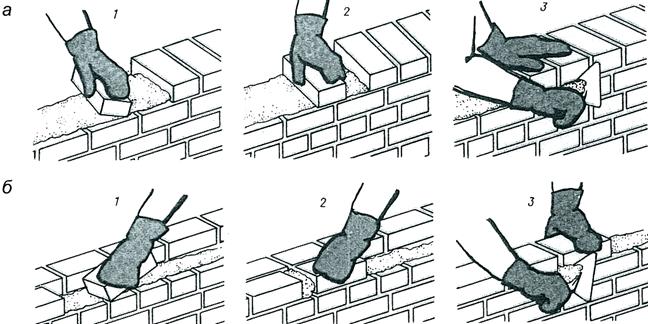

Рис. 3.42 Укладка кирпичей «впритык с подрезкой раствора»: а – тычковых; б – ложковых; 1 – подгребание раствора; 2 – образование вертикального шва; 3 – осаживание и подрезка излишков раствора



Тычковые и ложковые кирпичи укладывают одинаковыми рабочими приемами, включающими:

1) подгребание раствора передней гранью кирпича для образования вертикального шва;

2) прижатие кирпича к ранее уложенному;

3) осаживание кирпича нажатием руки или рукояткой кельмы с одновременной подрезкой излишка раствора на лицевой поверхности кладки.

Укладка кирпича «вприжим» обеспечивает полное заполнение швов на лицевой поверхности и ведется на жестких или пластичных растворах (рис. 3.43).

Этим приемом укладывают тычковые и ложковые ряды. Поданный
раствор каменщик разравнивает кельмой, подготавливая постель для
3–4 кирпичей так, чтобы она на 1 см не доходила до края стены.

Затем ребром кельмы подгребают часть раствора с верха постели и прижимают к вертикальной грани уложенного кирпича. Левой рукой каменщик укладывает кирпич и прижимает его к ранее уложенному, одновременно извлекая кельму правой рукой вверх. При этом образуется плотно заполненный раствором вертикальный шов.

Далее нажатием руки или постукиванием рукоятки кельмы кирпич осаживают до требуемой толщины шва. После укладки 2–4 кирпичей раствор, выжатый из швов, подрезают кельмой.

Укладка кирпича вприжим требует от каменщика больше движений, чем укладка впритык с подрезкой, поэтому она более трудоемка.

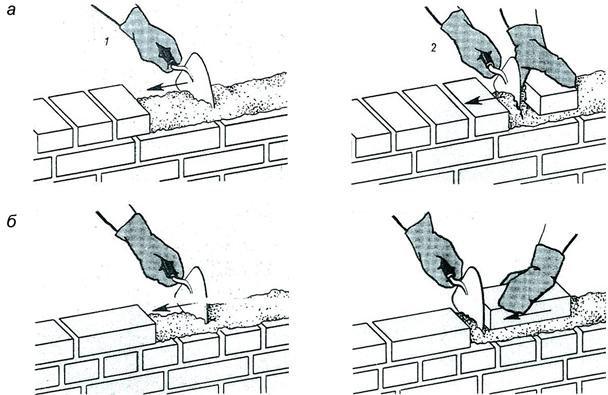

Рис. 3.43 Укладка кирпичей «вприжим», а – тычковых; б – ложковых;

1 – подгребание раствора кельмой; 2 – прижатие и осаживание кирпича



Укладка кирпича приемом «вполупритык» (рис. 3.44). Кирпичи укладывают в забутку, для чего ровным слоем расстилают раствор. Каменщик ведет кладку обеими руками, подгребая раствор ребрами кирпичей и частично заполняя вертикальные швы. Уложенные в забутку кирпичи осаживают до уровня с верстовыми рядами. Этот прием несложен, его выполняют каменщики 2-го разряда.

Каменщик должен владеть различными приемами укладки кирпича и использовать их по обстоятельствам.

Обработка швов  выполняется при помощи расшивки (рис. 3.45). Вначале расшивают вертикальные швы, затем – горизонтальные. Шов обрабатывают сначала широкой, а затем более узкой частью инструмента, в результате этого шов приобретает форму валика или желобка. Такая обработка уплотняет швы и улучшает декоративные качества неоштукатуренных кирпичных стен.

Лицевые швы стен, предназначенных под штукатурку, на глубину
10... 15 мм не заполняют раствором (рис. 3.46, в)). Такая кладка, называемая пустошовкой, способствует прочному сцеплению со слоем штукатурки.

Швы стен, не подлежащих оштукатуриванию, заполняют раствором вровень с поверхностью. Такую кладку, когда излишки раствора в наружных швах подрезаны кельмой, называют вподрезку.

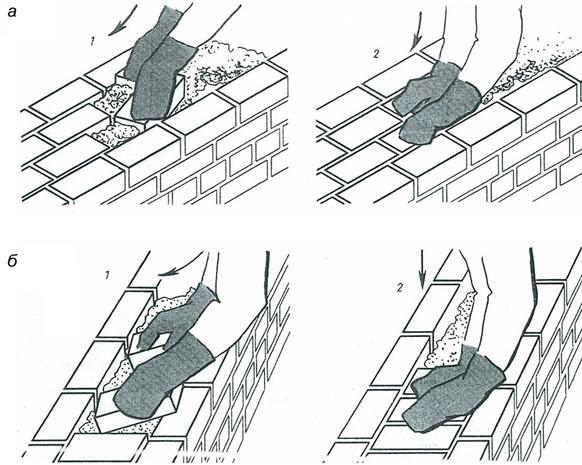

Рис. 3.44. Укладка кирпичей «вполупритык»: а – ложковых; б – тычковых;
1 – подгребание раствора; 2 – осаживание кирпичей

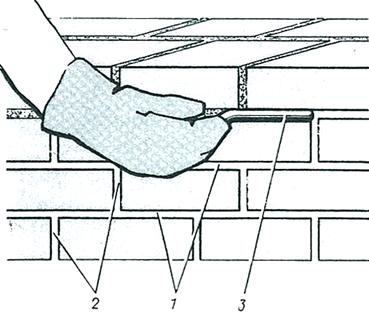

Рис. 3.45. Расшивка наружных швов:
1 – вертикальные швы; 2 – горизонтальные швы;
3 – расшивка



Рис. 3.46. Виды расшивки наружных швов:
а – выпуклая; б – вогнутая; в   заглубленная; г   вподрезку
