Комбайн КЗС-1218. Запуск бортового компьютера «ВулКан-04»

Комбайн КЗС-1218. Запуск бортового компьютера «ВулКан-04» - часть 1

После включения зажигания панель управления переходит в режим инициализации. В этом режиме, происходит, проверка связи с блоком периферийным, тестирование подключения аналоговых датчиков к нему, установка чувствительности датчиков потерь, чтение настроек и статистики из энергонезависимой памяти. Если инициализация прошла без сбоев, то напротив каждого пункта, выполняемого при инициализации, появляется надпись «ОК» (рисунок 1.43) и панель оператора автоматически переходит в рабочий режим («Экран движения»).
Если в процессе инициализации произошли какие-либо сбои, то напротив пунктов, которые не удалось выполнить, появляется надпись «СБОЙ» и генерируется однократный звуковой сигнал продолжительностью 2 секунды (рисунок 1.44). Переход в рабочий режим происходит только по нажатию оператором любой кнопки.

Структура экрана панели оператора

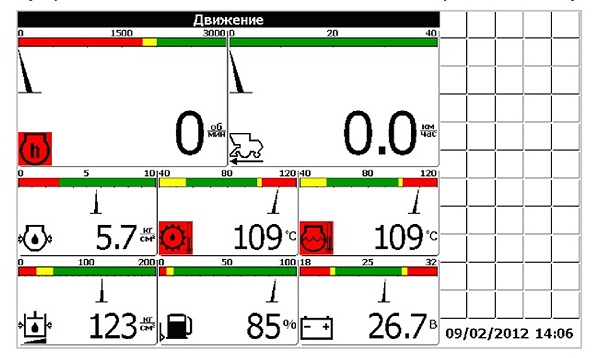

В рабочем режиме экран разделен на две зоны (рисунок 1.45). В центре экрана расположено окно, содержащее значения наиболее важных датчиков. Справа от основного окна, расположена аварийная панель, с датчиками, отражающими текущее состояние (аварийное, нормальное, снят с контроля) большей части датчиков системы. Также на этой панели (в верхней ее половине) содержится информация о текущем состоянии каналов связи и таймеров техобслуживания.

Рисунок 1.45

Типы индикаторов

Стрелочный индикатор

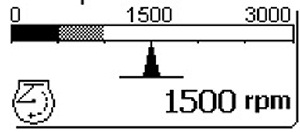

Стрелочный индикатор (рисунок 1.46) используется для отображения показаний аналоговых датчиков, частотных датчиков и датчиков потерь. Стрелочный индикатор состоит из:

- шкалы, разбитой на несколько диапазонов (от одного до пяти); - стрелки, указывающей текущее значение;

- пиктограммы датчика;

- численного значения с единицей измерения.

Белый (зеленый для цветного индикатора) диапазон шкалы соответствует рабочему диапазону отображаемых показаний. Слева и справа от рабочего диапазона расположены предаварийные диапазоны, слева и справа от предаварийных диапазонов расположены аварийные диапазоны (красный для цветного индикатора) для отображаемых показаний. Любой диапазон, кроме рабочего может отсутствовать. Например, для индикатора частоты оборотов коленвала присутствуют нижний аварийный диапазон, нижний предаварийный диапазон и рабочий диапазон. Цвет пиктограммы изменяется в зависимости от того, в каком диапазоне расположена стрелка.

Если стрелка расположена в рабочем или предаварийном состоянии, то пиктограмма отображается в нормальном виде (на светлом фоне черными линиями).

Если же стрелка находится в аварийной зоне, то пиктограмма отображается на черном фоне светлыми линиями. Для цветного индикатора в аварийной зоне пиктограмма отображается на красном Фоне.

Рисунок 1.46

Аварийный индикатор

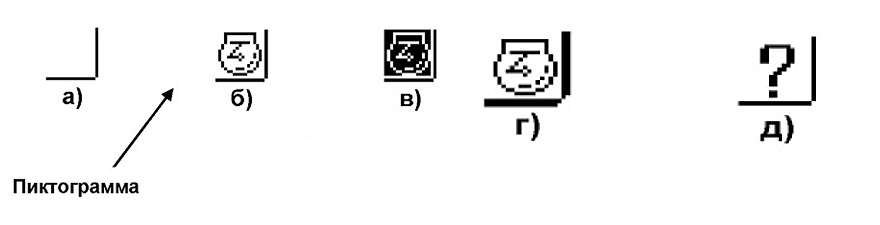

Аварийная панель содержит аварийные индикаторы. Аварийный индикатор (рисунок 1.47) содержит только один элемент - пиктограмму контролируемого датчика.

Если контролируемый датчик находится в пределах нормы, то пиктограмма не выводится (рисунок 1.47 а). Для цветного индикатора в нормальном состоянии пиктограмма выводится на зеленом фоне, если пользователь перешел в режим настройки контроля датчиков.

Если показания датчика в аварийном состоянии, то выводится пиктограмма в нормальном виде (рисунок 1.47 б). Для цветного индикатора в аварийном состоянии пиктограмма выводится на красном фоне.

Если датчик снят с контроля оператором, то выводится пиктограмма в инверсном виде (на черном фоне светлыми линиями) (рисунок 1.47 в). Для цветного индикатора пиктограмма снятого с контроля датчика отображается на сером фоне.

Если аварийный индикатор находится в поле курсора, то вокруг пиктограммы выводится утолщенная рамка (рисунок 1.47 г). Для цветного индикатора вокруг пиктограммы выводится синяя рамка. Если с блоком, периферийным к которому подключен датчик, нет связи, то на месте датчиков выводится знак вопроса (рисунок 1.47 д). Если не обнаружен датчик потерь зерна, то на экран также выводится знак вопроса.

Рисунок 1.47

Режимы работы панели оператора

Предусмотрено два режима работы панели оператора - режим движения (рисунок 1.45) и режим комбайнирования (рисунок 1.48). Переключение между режимами осуществляется с помощью кнопки «Выбор режима движения» или выбором соответствующих пунктов меню «Выбор экрана» (см. ниже).
В режиме движения основное окно содержит индикаторы, отображающие поступающую от датчиков информацию:

• Скорость движения комбайна

• Частота вращения коленчатого вала двигателя

• Давление масла в двигателе

• Температура охлаждающей жидкости

• Температура масла в двигателе

• Уровень топлива в баке

• Напряжение бортовой сети

«Вулкан-04» имеет возможность получать параметры по двигателю не только от внешних датчиков, а непосредственно от самого двигателя по отдельному каналу связи (CAN).

Причем, данные от двигателя имеют приоритет выше, чем от внешних датчиков. Данные, полученные от двигателя, заменяют данные от датчиков.

Данные получаемые от двигателя отображаемые в режиме движения (рисунок

1.45):

• Обороты двигателя

• Давление масла в двигателе

• Температура охлаждающей жидкости

Рисунок 1.48

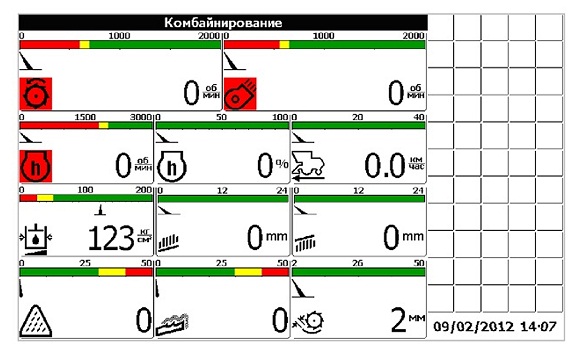

В режиме комбайнирования отображается следующая информация поступающая от датчиков:

• Частота вращения молотильного барабана

• Частота вращения вентилятора очистки

• Частота вращения коленвала двигателя

• Процент загрузки двигателя

• Скорость движения комбайна

• Давление масла в гидросистеме силовых цилиндров

• Относительные потери зерна за очисткой

• Относительные потери зерна за соломотрясом

• Зазор подбарабанья

• Положение верхних решет

• Положение нижних решет

Данные получаемые от двигателя и отображаемые в режиме комбайнирования:

• Обороты двигателя

• Процент загрузки двигателя

Экран контроль оборотов

Экран «Контроль оборотов» выбирается из меню «Выбор экрана». Для этого необходимо нажать кнопку «Влево». Появиться меню «Выбор экрана» (рисунок 1.55). Выбрать из меню пункт «Экран контроля оборотов».

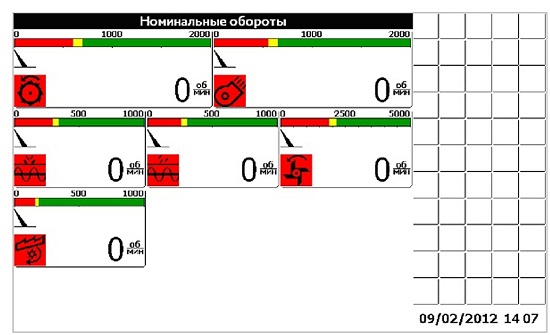

В этом экране оператор имеет возможность просматривать информацию по оборотам рабочих органов комбайна (рисунок 1.49), а именно:

• Частота вращения молотильного барабана

• Частота вращения вентилятора очистки

• Частота вращения колосового шнека

• Частота вращения зернового шнека

• Частота вращения барабана измельчителя

• Частота вращения соломотряса

Рисунок 1.49

Экран статистика по двигателю

Экран «статистика по двигателю» выбирается из меню выбор экрана.

В этом экране отображаются следующие данные, получаемые от двигателя (рисунок 1.50):

SPN

FMI

Аварийная панель

В правой области экрана расположена аварийная панель. Аварийная панель содержит аварийные индикаторы, меняющие свое состояние в зависимости от состояния соответствующих им датчиков.

У оператора есть возможность снимать с контроля и ставить на контроль любой датчик, аварийный индикатор которого отображен в аварийной панели. Для этого следует, находясь в режиме движения или комбайнирования, нажать кнопку «Вправо». Это приведет к переводу курсора ввода в аварийную панель. При этом фон заголовка основного окна станет белым, а рамка вокруг активного аварийного индикатора станет более жирной (в цветном индикаторе рамка вокруг активного аварийного индикатора станет синей). Рядом с аварийной панелью будет отображено окно, содержащее пиктограмму выбранного датчика и его текстовое описание. Нажатием кнопки табуляции или стрелками «Влево», «Вправо», «Вверх» или «Вниз» перевести курсор ввода на аварийный индикатор, соответствующий датчику, подлежащему снятию с контроля. Нажатие кнопки «Ввод» приведет к снятию датчика с контроля. Повторное нажатие кнопки «Ввод» приведет к постановке датчика на контроль. Выход из аварийной панели осуществляется кнопкой «Отмена».
