Комбайн КЗС-1218. Рулевая колонка

1.7.5

Комбайн КЗС-1218. Рулевая колонка

Рулевая колонка установлена на полу кабины. Поворот управляемых колес молотилки осуществляется вращением рулевого колеса 11 (рисунок 1.36), регулируемого по высоте и углу наклона.

На панели рулевой колонки расположены:

8 - кнопка аварийной сигнализации. При нажатии включается аварийная сигнализация, при повторном нажатии отключается;

9 - подрулевой переключатель.

Имеет четыре фиксированных и

два нефиксированных положения:

I - среднее - повороты выключены. При включении контрольной лампы 2 - включен дальний свет транспортных фар;

II - вверх (фиксированное) -включен ближний свет транспортных фар;

III - вверх (нефиксированное) -сигнализация дальним светом;

IV - влево (фиксированное) - выключены левые указатели поворота;

V - вправо (фиксированное) -включены правые указатели поворота;

VI - вниз (нефиксированное) -включен звуковой сигнал.

Для регулировки рулевого колеса

11 по высоте:

- снимите крышку 13, открутите зажим;

- установите рулевое колесо в нужное для оператора положение;

- закрутите зажим и установите крышку 13.

Регулировка угла наклона рулевой колонки обеспечивается перемещением вала рулевого 6 в удобное для оператора положение, которое фиксируется рукояткой 15.

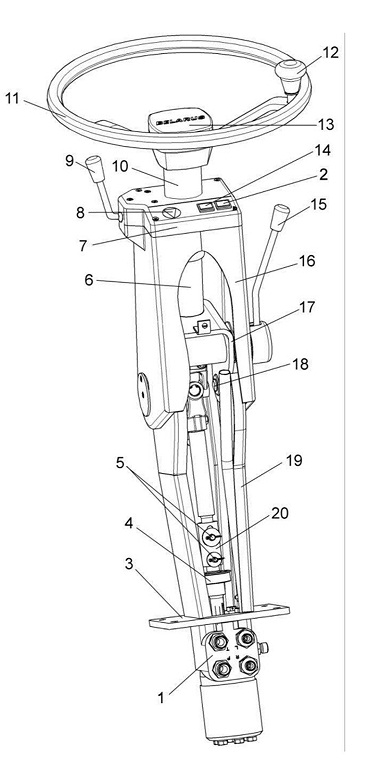

Рисунок 1.36 - Рулевая колонка

1 - насос дозатор; 2 - контрольная лампа дальнего света; 3, 17 - кронштейны;
4 - опора; 5, 18 - оси; 6 - вал рулевой;
7 - крышка; 8 - выключение аварийной сигнализации; 9 - подрулевой переключатель; 10 - колпак; 11 - колесо рулевое;
12 - ручка; 13 - крышка; 14 - контрольная лампа указателей поворотов; 15 - рукоятка фиксации угла наклона колонки;
16 - кожух; 19 - стойка; 20 - втулка
