Комбайн КЗС-1218. Рукоятка управления скоростью движения

Рукоятка управления скоростью движения 2 (рисунок 1.35) расположена на блоке управления справа от сиденья оператора.

При запуске двигателя должна находиться в нейтральном положении и отклоняться в сторону оператора (на себя) для замыкания электроцепи запуска двигателя. При перемещении рукоятки вперед возрастает скорость движения комбайна. Для движения задним ходом рукоятку переместите от нейтрального положения назад.

При движении задним ходом звучит прерывистый звуковой сигнал.

На рукоятке управления скоростью движения 2 расположены:

3 - переключатель управления навеской комбайна и оборотов мотовила.

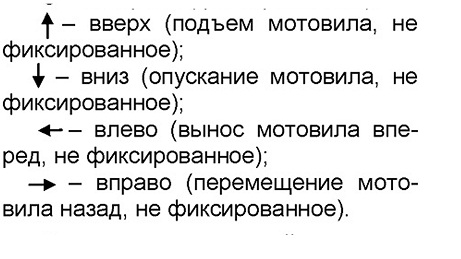

Имеет пять положений:

0 - нейтральное (фиксированное);

5 - кнопка экстренной остановки привода наклонной камеры «STOP», подача сигнала при нажатии.

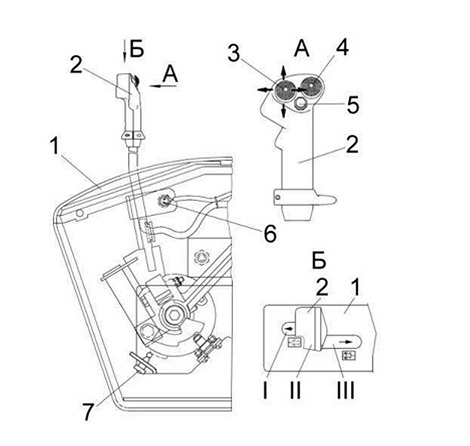

Рисунок 1.35 - Рукоятка управления скоростью движения

1 - блок управления;
2 - рукоятка управления скоростью движения;
3 - переключатель управления навеской и оборотов мотовила;
4 - переключатель управления мотовилом;
5 - выключатель кнопочный экстренной остановки жатки;
6 - выключатель концевой нейтрального положения рукоятки управления скоростью движения;
7 - выключатель концевой заднего хода
