Комбайн КЗС-1218. Бортовой компьютер «ВулКан-04»
Компьютер бортовой «ВулКан-04» предназначен для
автоматического кон троля параметров комбайна и оповещения при
возникновении аварийных ситуа ций.
Физически бортовой компьютер разделен на два уровня (рисунок 1.42):
• Верхний уровень - панель оператора.
• Нижний уровень - блок периферийный.

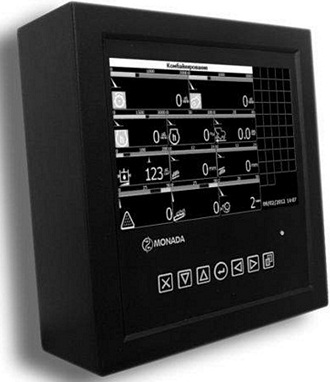

Рисунок 1.41 - Бортовой компьютер «ВулКан-04»

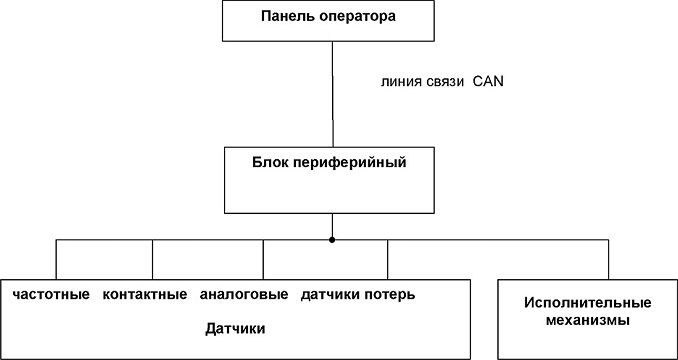

Рисунок 1.42
Панель оператора и блок периферийный бортового
компьютера связаны между собой кабелем и работают по стандарту CAN 2.0В.
Все датчики подключены к блоку периферийному. Блок периферийный
непрерывно обрабатывают сигналы, приходящие с датчиков, и по запросу с
верхнего уровня передают текущее состояние датчиков (состояние, в
котором находятся датчики в данный момент времени) по линии связи на
панель оператора. На корпус блока периферийного выведены два двухцветных
светодиода, которые индицируют текущее состояние блока периферийного.
Светодиод «питание»:
- зеленый - подано напряжение питания;
- красный или оранжевый - сработала защита по превышению входного
напряжения питания.
Светодиод «связь»:
- мигающий зеленый - связь с панелью оператора в норме;
- красный или оранжевый - нарушение связи с панелью оператора.
Панель оператора, предназначена, для отображения текущего состояния
датчиков, накопления и отображения статистических данных о работе
комбайна, обеспечивает работу таймеров техобслуживания, а также
предоставляет широкие возможности настройки, диагностики работы
бортового компьютера и управления исполнительными механизмами. В
следующих разделах подробно описан интерфейс панели оператора бортового
компьютера.
Структура панели оператора
Жидкокристаллический индикатор является устройством отображения панели
оператора.
Панель оператора оповещает пользователя звуковым сигналом при
регистрации новой аварийной или предаварийной ситуации. Если
зарегистрирована пре-даварийная ситуация, то будет сгенерирован
однократный звуковой сигнал продолжительностью 1 секунда, а также выдано
соответствующее голосовое сообщение. Голосовое сообщение можно отключить
в сервисном меню (смотри «Сервисное меню - диалог №2»), Если
зарегистрирована аварийная ситуация, то будет сгенерирован однократный
звуковой сигнал (звонок) продолжительностью 1 секунда. Если оператор не
отреагировал на зарегистрированную аварийную ситуацию, то звуковой
сигнал, будет генерироваться каждые 5 секунд, до тех пор, пока оператор
не отреагирует на нее нажатием кнопки. Возникновение аварийной ситуации
также сопровождается голосовым сообщением.
Клавиатура
Клавиатура панели оператора состоит из 7ми кнопок. Название и краткое
описание назначения каждой кнопки приведено в таблице 1.2.

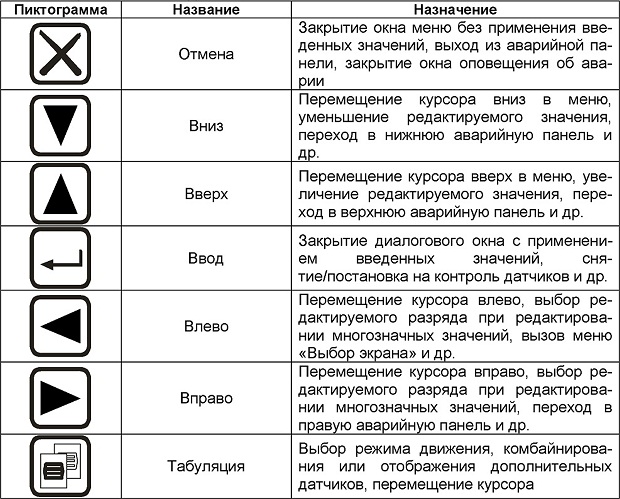

Таблица 1.2 - Клавиатура
