Комбайн КЗС-1218. Панели управления кабины

Панели управления находятся в верхней части кабины. Расположение органов управления приведено на рисунке 1.38.

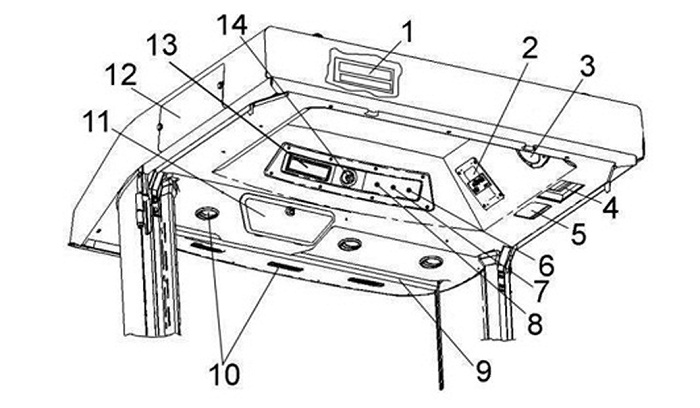

Рисунок 1.38 - Панели кабины

1 - крышка блока предохранителей;

2 - панель управления кондиционером;

3 - динамик автомагнитолы; 4 - фильтр рециркуляции воздуха; 5 - плафон освещения кабины; 6 - кнопка включения задних рабочих фар; 7 - кнопка включения передних рабочих фар; 8 - кнопка включения маяков; 9 - солнцезащитная шторка; 10 - дефлекторы; 11 - охлаждаемый бокс; 12 - место установки воздушного фильтра; 13 - место для магнитолы;

14 - ручка включения стеклоочистителя
