1.7
Комбайн КЗС-1218. Органы управления и приборы
1.7.1
Комбайн КЗС-1218. Кабина
На комбайне установлена одноместная кабина повышенной комфортности с
системой устройств для нормализации микроклимата.
Для обеспечения рабочего места инструктора или помощника оператора в
кабине установлено дополнительное откидное сиденье.
Расположение органов управления комбайном и оборудование кабины показано
на рисунке 1.32.
1.7.2 Схема переключения передач приведена на рисунке 1.33.
8 - рычаг переключения передач (рисунок 1.32). Нейтральное положение
рычага соответствует вертикальному его расположению.
Для включения одной из передач необходимо:
1) нажать на педаль управления блокировкой коробки диапазонов 11 для
отключения блокировки;
2) перевести рычаг 8 вправо для включения II или IV передачи или влево
для включения III или I передачи;
3) отпустить педаль управления блокировкой коробки диапазонов 11 для
включения блокировки;
4) выключение передач и перевод рычага переключения передач 8 в
нейтральное положение производить в обратной последовательности.
10 - рукоятка управления стояночным тормозом. При перемещении вверх на
себя - ведущие колеса затормаживаются, при перемещении вниз от себя
(предварительно повернув ее на 90° против часовой стрелки)
- растормаживаются.
12 - тормозные педали с блокирующей планкой. При нажатии на педали ногой
затормаживаются ведущие колеса. Для обеспечения одновременного
торможения правого и левого колес педали блокируются планкой.

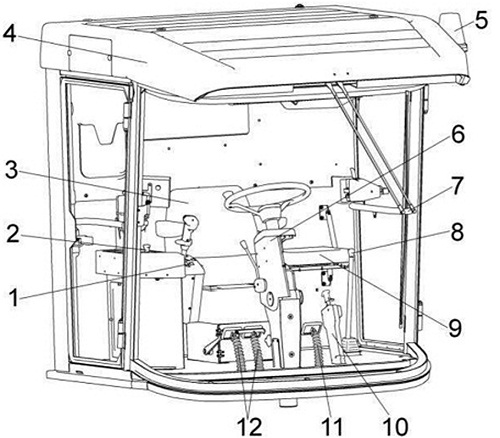

Рисунок 1.32 - Кабина
1 - блок управления;
2 - пулы управления;
3 - сиденье;
4 - кабина;
5 - маяк проблесковый;
6 - колонка рулевая;
7 - стеклоочиститель;
8 - рычаг переключения передач;
9 - дополнительное сиденье;
10 - рукоятка стояночного тормоза;
11 - педаль блокировки коробки диапазонов;
12 - тормозные педали;

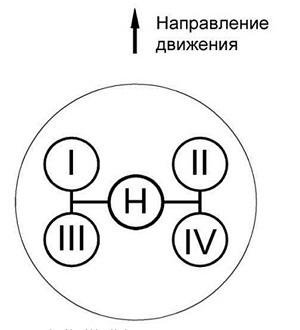

Рисунок 1.33-Схема переключения передач
I, II, III, IV - передачи;
Н - нейтраль
