Пожарные автомобили воздушно-пенного тушения



Пожарные автомобили воздушно-пенного тушения предназначены для тушения пожаров на нефтеперерабатывающих и нефтехимических предприятиях, тушения нефти и нефтепродуктов в резервуарах и при разливе их, а также для объемного тушения пожаров воздушно-механической пеной средней кратности в кабельных туннелях, полуэтажах и крупных подвалах производственных зданий. Они служат для доставки к месту пожара боевого расчета, пожарно-технического вооружения, пенообразователя и технических средств для подачи воздушно-механической пены. Системы водо-пенных коммуникаций этих автомобилей позволяют производить:

·        забор воды с открытого водоисточника или с гидранта при под­поре 30 м и подачу ее к стационарному лафетному стволу на каби­не водителя или в напорные линии;

·        забор воды из водоисточника для заполнения цистерны;

·        забор воды из цистерны машины и подачу ее на стационарный лафетный ствол или в напорные линии;

·        забор пенообразователя из пенобака, дозирование его и подачу во всасывающую полость насоса, а раствора пенообразователя в напорные линии или стационарный лафетный ствол, установленный на кабине водителя;

·        забор пенообразователя из посторонней емкости, дозирование его и подачу во всасывающую полость насоса, а раствора пенооб­разователя в напорные линии или к стационарному лафетному ство­лу, установленному на кабине водителя.

Подразделения, вооруженные автомобилями воздушно-пенного тушения, работают на крупных пожарах совместно с подразделения­ми, вооруженными автонасосами, автоцистернами и пожарными на­сосными станциями.



ТАБЛИЦА 3.8. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ОГНЕГАСИТЕЛЬНЫХ УСТАНОВОК СЖБ



Показатели

СЖБ-50 переносная

СЖБ-150 стационарная

Объем жидкостного состава, л

30

150

Емкость воздушного баллона, л

2

10

Давление воздуха в баллоне, МПа, (кгс/см2)

15 (150)

15 (150)

Рабочее давление в резервуаре, МПа, (кгс/см2)

0,9 (9)

0,9 (9)

Величина давления срабатывания предохранительного клапана, кгс/см2

12

11

Резиновый рукав:





диаметр, мм

18

18

длина, м

20

30

Длина струи со ствола распылителя, м

2,5

2,5

Ширина струи, м

2

2

Ствол-распылитель, шт.

1

1

Лом-распылитель, шт.

1

1

Примечание. Для зарядки установок СЖБ наиболее эффективными являются жидкостные составы БФ-1, БФ-2, хладон 114В2. Характеристику указанных составов см. в табл. 2.4.



Тактико-техническая характеристика передвижного порошкового огнетушителя ОП-100



Вместимость, л:



корпуса огнетушителя

100

баллона для хранения рабочего газа

10

Масса заряда, кг ,

90

Огнетушащий порошок

ПСБ-3

Минимальная длина порошковой струи

Продолжительность  действия огнетушителя, с .

11

45 - 60

Длина рукава, м

10

Внутренний диаметр рукава, мм

32

Габаритные размеры, мм:



Длина

850

Ширина

800

Высота

1300

Масса заряженного огнетушителя

180

Примечания: 1. Огнетушитель ОП-100 предназначен для тушения заго­раний легковоспламеняющихся и горючих жидкостей, лаков, красок, пласт­масс и электроустановок под напряжением до 1000 В.

2. Огнетушитель заря­жается огнетушащими порошками П-1А и ПС (кроме ПСБ-3).



Пожарные автомобили воздушно-пенного тушения предназначены для тушения пожаров на нефтеперерабатывающих и нефтехимических предприятиях, тушения нефти и нефтепродуктов в резервуарах и при разливе их, а также для объемного тушения пожаров воздушно-механической пеной средней кратности в кабельных туннелях, полуэтажах и крупных подвалах производственных зданий. Они служат для доставки к месту пожара боевого расчета, пожарно-технического вооружения, пенообразователя и технических средств для подачи воздушно-механической пены. Системы водо-пенных коммуникаций этих автомобилей позволяют производить:

·        забор воды с открытого водоисточника или с гидранта при под­поре 30 м и подачу ее к стационарному лафетному стволу на каби­не водителя или в напорные линии;

·        забор воды из водоисточника для заполнения цистерны;

·        забор воды из цистерны машины и подачу ее на стационарный лафетный ствол или в напорные линии;

·        забор пенообразователя из пенобака, дозирование его и подачу во всасывающую полость насоса, а раствора пенообразователя в напорные линии или стационарный лафетный ствол, установленный на кабине водителя;

·        забор пенообразователя из посторонней емкости, дозирование его и подачу во всасывающую полость насоса, а раствора пенооб­разователя в напорные линии или к стационарному лафетному ство­лу, установленному на кабине водителя.

Подразделения, вооруженные автомобилями воздушно-пенного тушения, работают на крупных пожарах совместно с подразделения­ми, вооруженными автонасосами, автоцистернами и пожарными на­сосными станциями.

После израсходования огнетушащих средств (пенообразовате­ля) подразделения могут быть использованы для подвоза воды на пожар, забора ее из водоисточников с неудовлетворительными ме­стами водозабора (заправив цистерну предварительно водой), а также для перекачки воды с удаленных водоисточников.

Основные схемы боевого использования подразделений на ав­томобиле воздушно-пенного тушения приведены на рис, 3.6 и 3.7, а тактико-технические характеристики и тактические возможности подразделений в табл. 3.9 и выводе.

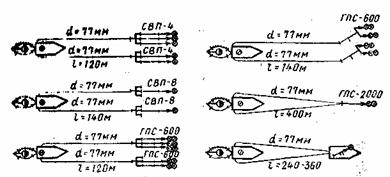

Рис. 3.6. Схемы боевого развертывания от автомобилей воздушно-пенного тушения АВ-40 (375) Ц-60 (предельные расстояния на схемах указаны без учета местности)

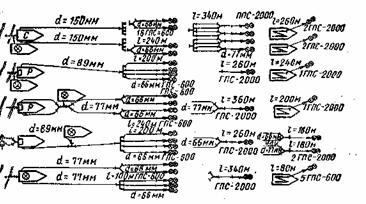

Рис. 3.7. Схемы боевого использования автомобиля воздушно-пенного тушения

(напор на насосах принят 90 м, у генераторов 60 м, длина рабочих линий 40 м. высота пеноподъемников 12 м)



ТАБЛИЦА 3.9. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЕЙ ВОЗДУШНО-ПЕННОГО ТУШЕНИЯ



Показатели

АВ-40 (375) (модель Ц50)

АВ-40 (375Н) (модель Ц50А)

Максимальная скорость, км/ч

75

75

Число мест для боевого расчета

7

7

Габаритные размеры, мм:



Длина

8240

8600

Ширина

2620

2500

Высота

3000

3100

Масса с полной нагрузкой, кг

13580

14 925

Наименьший радиус поворота, м

10,5

10, 5

Мощность двигателя, кВт (л. с.)

129 (175)

129 (175)

Контрольный расход топлива, л/100км

55

48

Запас хода по топливу, км

340

626

Марка насоса

ПН-40К

ПН-40УА

Подача воды при высоте всасывания 3,5м, л/мин

2400

2400

Напор манометрический, м

90

100

Наибольшая геометрическая высота всасывания, м

7

7

Время всасывания воды из глубины 7 м, с

35

35

Ствол стационарный лафетный: марка

ЛС-С40

пропускная способность по воде, л/с

40

40

пропускная способность по пе­не, м3/мин

24

24

Производительность пеносмесителя, м3/мин



4; 8; 12; 24

4,7; 9,4; 14,1; 18,6; 23,5

Наибольший допустимый подпор во всасывающей линии насоса при подаче пены, м

80

80

Емкость, л:



цистерны для пенообразователя

4000

4000

бака для пенообразователя

-

180

топливного бака

170

300

Пеноподъемник, шт.:

-

2

высота подъема генераторов, м

-

13,2

Число пеногенераторовГПС-600, шт.

-

2

Давление воды или раствора пенообразователя, при котором идет автоматическое выдвиже­ние, МПа (кгс/см2)

-

0,6 (6)

Число, шт.:



УППС-46

4

-

пеногеператоров ГПС-600

6

6

Рукава напорные длиной 20 м, диаметром 77 мм, шт.

2

6

Разветвление РТ-80, шт.

2

2



Основные тактические возможности подразделений на автомобилях воздушно-пенного тушения АВ-40(375)Ц50 И АВ-40(375Н)Ц50А

Время работы пенных стволов и генераторов, мин:

а) при установке автомобиля на водоисточник:

2-4 СВП-4

96-48

1-2 СВП-8

83-41

2-4 ГПС-600

96-48

1 ГПС-2000

56

б) при подаче ПО-1 в дозирующие вставки на всасывающих и напорных линиях:



8-12 СВП-4

23-15,4

4-8 СВП-8

20,8-10,4

8-16 ГПС-600

23-11,5

2-4 ГПС-2000

28-14

Возможная площадь тушения пенами, м2:

а) при установке автомобиля на водоисточник:



1 СВП-4 [Is= 0,1-0,15 л/(с´м2)]

60-40

2 СВП-4 [Is= 0,1-0,15 л/(с´м2)]

120-80

1 СВП-8 [Is= 0,1-0,15 л/(с´м2)]

2 СВП-8 [Is= 0,1-0,15 л/(с´м2)]

160-106

320-212

2 ГПС-600 [Is= 0,05-0,08 л/(с´м2)]

ГПС-2000 [Is= 0,05-0,08 л/(с´м2)]

240-150

400-250

б) при подаче ПО-1 в дозирующие вставки на всасывающих и напорных линиях:



8 СВП-4 [Is= 0,1-0,15 л/(с´м2)]

4 СВП-8 [Is= 0,1-0,15 л/(с´м2)]

480-320

640-426

8 ГПС-600 [Is= 0,05-0,08 л/(с´м2)]

480-320

2 ГПС-2000 [Is= 0,05-0,08 л/(с´м2)]

800-500

Возможный объем тушения пеной средней кратности Кз=3, м3:

а) при установке автомобиля на водоисточник:

2-4 ГПС-600

1 ГПС-2000





240-480

400

б) при подаче ПО-1 в дозирующие вставки на всасывающих и напорных линиях:

8-16 ГПС-600

2-4 ГПС-2000



960-1900

800-1600

Примечания: 1. Для получения пены низкой и средней кратности используют 6 %-ный водный раствор пенообразователя ПО-1.

2. Напор у стволов и генераторов пены средней кратности принят равным 60 м.
