Тактико-технические характеристики и тактические возможности подразделений на основных пожарных машинах

3.3.

Тактико-технические характеристики и тактические возможности подразделений на основных пожарных машинах

Пожарные автоцистерны (табл. 3.1 - 3.3) предназначены для тушения пожаров водой из цистерны или от внешнего водоисточника) воздушно-механической пеной с использованием вывозимого пенообразователя или с забором его из посторонней емкости, а также для доставки к месту пожара боевого расчета, пожарного оборудования и технического вооружения, воды и пенообразователя. Подразделения, вооруженные автоцистернами, способны подавать воду и воздушно-механическую пену различной кратности для тушения пожаров без установки и с установкой машин на водоисточники, могут осуществлять подвоз воды с удаленных водоисточников, забирать ее из водоисточников с плохими подъездными путями с помощью гидроэлеваторов и подавать на тушение пожаров; производить перекачку воды с удаленных источников во взаимодействии с другими подразделениями на основных пожарных машинах.

Основные схемы боевого использования подразделений, вооруженных автоцистернами, при подаче воды и воздушно-механической пены различной кратности приведены на рис. 3.2 - 3.3.

Автоцистерна пожарная лесная (АЦЛ) и вездеход пожарный лесной (ВПЛ) (табл. 3.4) предназначены для тушения лесных и торфяных пожаров водой, водой со смачивателем, а также устройства заградительных минерализованных полос.

ТАБЛИЦА 3.1. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И ОСНОВНЫЕ ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ОТДЕЛЕНИЙ, ВООРУЖЕННЫХ АВТОЦИСТЕРНАМИ ЛЕГКОГО ТИПА

Показатели	АЦ-20(66) (модель 104)	АЦ-30(53А) (модель 106)	АЦ-30(53А) (модель 106Б)	АЦ-ЗО(66) (модель 146)	АЦ-ЗО(66) (модель 184)
Максимальная скорость, км/ч	85	80	80	85	95
Число мест для боевого расчета, включая водителя	2	5	5	2	2
Масса с полной нагрузкой, кг	5890	6955	6980	5930	6120
Наименьший радиус поворота, м	9,5	8,0	8,0	9,5	9,5
Мощность двигателя, кВт (л. с.)	85(115)	85(115)	85(115)	85(115)	85(115)
Расход горючего на 100 км, л	34,0	33,0	24,0	24,0	24,0
Емкость бака для горючего, л	90	90	90	210	210
Марка насоса	ПН-20К	ПН-30КФ	ПН-40У	ПН-40У	ПН-40У
Подача воды при высоте всасывания 3,5 м, л/мин	1200	1800	1800	1500	1800
Напор, м	90	90	90	80	90
Емкость, л:
цистерны для воды	1615	1615	1900	1500	1600
бака пенообразователя	-	80	100	-	100
Время всасывания воды с высоты 7м, с	30	30	35	40	40
Производительность пеносмесителя, м³/мин	-	4; 8; 12	4,7; 9,4; 14,1	4,7; 9,4; 14,1	4,7; 9,4; 14,1
Число, шт., напорных рукавов диаметром, мм:
66	10	10	3	10	10
51	5	9	6	6	6
77	-	-	10	-	-
Число, шт.:
пожарных стволов:
А	2	2	2	2	2
Б	2	2	2	2	2
СВП-4	-	2	-	-	-
ГПС-600	-	-	2	-	1
Гидроэлеваторов Г-600	-	1	1	-	-
БЕЗ УСТАНОВКИ НА ВОДОИСТОЧНИК
Время работы от заправочных емкостей автоцистерны, мин:
одного ствола Б	7,2	8,8	8,6	7,0	7,2
двух стволов Б или одного А	3,6	4,4	4,3	3,0	3,6
одного ствола СВП-4	-	4,2	5,0	-	5,0
одного генератора ГПС-600	-	5,6	6,0	-	4,4
Количество пены, м³:
низкой кратности (К =10) средней кратности (К =100)	- -	20,3 203 - 207	20 200 - 205	- -	16,7 160 - 170
Возможная площадь тушения пенами, м²:
Низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)	-	33 - 22	30 - 20	-	27 - 18
Средней кратности при I_s= 0,05 – 0,08 л/(м²´с)	-	66-44	60-40	-	56-34
Возможный объем тушения пеной средней кратности При К_з = 3, м³	-	67 - 69	63 - 66	-	55 - 56
С УСТАНОВКОЙ НА ВОДОИСТОЧНИК
Время работы, мин:
Одного ствола СВП-4	-	4,2	7,0	-	7,0
одного генератора ГПС-600	-	5,5	7,.0	—	7.0
Количество пены, м³.
низкой кратности (К = 10)	-	20	25	-	25
средней кратности (К =100)	-	133	167	-	167
Возможная площадь тушения пенами, м²:
Низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)	-	33 - 22	42 - 27	-	42 - 27
Средней кратности при I_s= 0,05 – 0,08 л/(м²´с)	-	41 - 26	56 - 35	-	56 – 35
Возможный объем тушения пеной средней кратности при К_з= 3, м³	-	44	56	-	56

Примечания: 1. В расчетах приняты стволы Б с диаметром насадка 13 мм и стволы А с диаметром насадка 19 мм, напор у ствола – 40 м.

2.Для получения пены низкой кратности принят 4 %-ный раствор пенообразователя ПО-1 в воде, а для пены средней кратности – 6% ный раствор.

ТАБЛИЦА 3.2. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И ОСНОВНЫЕ ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ОТДЕЛЕНИЙ, ВООРУЖЕННЫХ АВТОЦИСТЕРНАМИ СРЕДНЕГО ТИПА

Показатели	АЦС-40(131) (модель 42 Б)		АЦ-40 (130Е) (модель 126)	АЦ-40 (130) (модель 63А)	АЦ-40(130) (модель 63Б)	АЦ-40(131) (модель 137)	АЦ-40 (131) (модель 153)	АЦ-40 (133Г1) (модель 181)
Максимальная скорость, км/ч	80		85			80	80	80
Число мест для боевого расчета, включая водител	7		7	7	7	7	7	6
Масса с полной нагрузкой, кг	11160		9525	9100	9600	11050	11500	14970
Наименьший радиус поворота, м	10,2		8,0	8,0	8,0	10,2	10,2	11,0
Расход горючего на 100 км,	40,0		44,0	44,0	44,0	40,0	40,0	36,0
Емкость бака для горючего, л	150		170	150	150	170	170	125+125
Марка насоса	ПН-40У
Подача воды при высоте всасывания 3,5 м, л/мин	2400		2400	2400	2400	2400	2400	2400
Напор, м	100		100	100	100	100	100	100
Емкость, л:
цистерны для воды	2400		2150	2100	2350	2400	2300	5000
бака для пенообразователя	150		150	150	165	150	150	180+180
Время всасывания воды с высоты7 м, с	30		35	30	35	30	35	35
Производительность пеносмеснтеля, м³/мин	4,7; 9,4; 14,1; 18,8; 23,5		4; 8; 12	4,7; 9,4; 14,1; 18,8; 23,5	4,7; 9,4; 14,1; 18,8; 23,5	4,7; 9,4; 14,1; 18,8; 23,5	4,7; 9,4; 14,1; 18,8; 23,5	4,7; 9,4; 14,1; 18,8; 23,5
Число, шт., напорных рукавов диа метром, мм:
77	10		2	8	9	10	10	9
66	2		7	3	3	4	4	2
51	6		6	7	6	6	6	6
Число, шт.: пожарных стволов:
лафетных переносных	-		-	-	1	-	-	-
А	2		2	2	3	2	2	2
Б	4		3	2	4	4	5	4
СВП	2		2	-	-	-	-	-
ГПС-600	2		-	2	2	2	2	2
Гидроэлеватор Г-600	1		1	1	1	1	1	1
Стационарный лафетный ствол, шт.	-		-	-	-	1	1	1
Разветвление РТ-80, т.	1		1	1	2	1	2	2
БЕЗ УСТАНОВКИ НА ВОДОИСТОЧНИК
Время работы от заправочных емкостей автоцистерны, мин:
одного ствола Б двух стволов Б или одного А одного ствола СВП-4 одного генератора ГПС-600		11 5,5 7 7	10 5 6,4 6,4	9,5 5 6,2 6,2	10,6 5,3 6,9 6,9	11 5,5 7 7	10,4 5,2 6,8 6,8	22,5 11,2 14,8 14,8
Количество пены, м³:
низкой кратности (К = 10) средней кратности (К =100)		25 250	22,8 228	22 220	25 250	25 250	24 240	53 530
Возможная площадь тушения пенами, м²:
низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)		40 - 22	38 - 25	37 - 25	42 - 28	42 - 28	41 - 27	89...59
средней кратности при I_s= 0,05 – 0,08 л/(м²´с)		84 - 32	76 - 48	74 - 46	83 - 52	83 - 52	82 - 51	177 - 110
Возможный объем тушения Стеной средней кратности при Кз = 3, м³		83	76	73	83	83	80	176
С УСТАНОВКОЙ НА ВОДОИСТОЧНИКИ
Время работы мин:
одного ствола СПВ-4		7	7	7	7,6	7	7	15,7
одного генератора ГПС-600		7	7	7	7,6	7	7	15,7
Количество пены м³:
низкой кратности (К = 10) средней кратности (К = 100)		25 250	25 250	25 250	27,5 275	25 250	25 250	56,5 565
Возможная площадь тушения пенами, м²:
низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)		42 - 28	42 - 28	42 - 28	46 - 30	42 - 28	42 - 28	94- 63
средней кратности при I_s= 0,05 – 0,08 л/(м²´с)		84 - 52	84 - 52	84 - 52	92 - 57	84 - 52	84 - 52	188 -117
Возможный объем тушения пеной средней кратности при К_з= 3, м³		83	83	83	91	83	83	188

2.Для получения пены средней и низкой кратности используют 6%-ный раствор пенообразователя ПО-1.

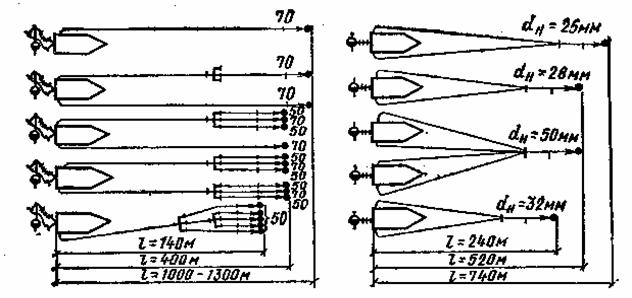

Рис. 3.2. Схемы боевого использования пожарных автоцистерн и автонасосов при подаче воды

(В схемах приняты; пожарные машины с насосами ПН-30, ПН-ЗОКФ и ПН-40; рукава магистральных линий прорезиненные d = 77 мм; напор воды у ручных стволов 40 м, у лафетных - 60 м; при применении для магистральных линий в указанных схемах прорезиненных рукавов d = 66 мм, а непрорезиненных d = 77 мм расстояния уменьшаются в 2 раза)

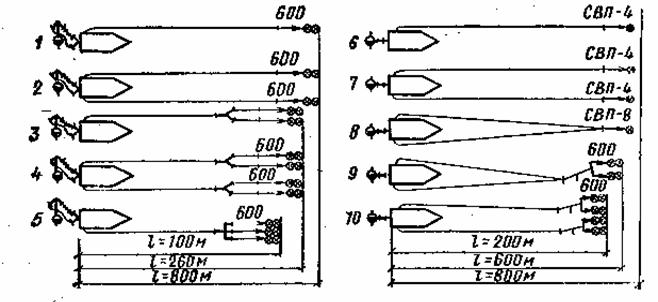

Рис. 3.3. Схемы боевого развертывания от автоцистерн и автонасосов при подаче пены

(В схемах приняты: рукава магистральных линий прорезиненные d = 77 мм; напоры на насосах - 90 м. а на стволах и генераторах - 60 м; длина рабочих линий 3, 4 и 5 - 40 м, при применении и указанных схемах для магистральных линий прорезиненных рукавов d = 66 мм и прорезиненных d =77 мм расстояния уменьшаются в 2 раза).

ТАБЛИЦА 3.3. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И ОСНОВНЫЕ ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ОТДЕЛЕНИЙ, ВООРУЖЕННЫХ АВТОЦИСТЕРНАМИ ТЯЖЕЛОГО ТИПА

Показатели	АЦ-40 (375) (модель Ц 1)	АЦ-40 (375Н) Ц1А (модель ПМ-102)
Максимальная скорость, км/ч	75	75
Число мест для боевого расчета, включая водителя	7
Масса с полной нагрузкой, кг	14200	14925
Наименьший радиус поворота, м	10,5	10,5
Мощность двигателя, кВт (л. с.)	129 (175)	129 (176)
Расход горючего на 100 км, л	65,0	40,0
Емкость бака для горючего, л	170	300
Марка насоса	ПН-40У	ПН-40У
Подача воды при высоте всасывания 3,5 м, л/мин	2400	2400
Напор на насосе, м	100	100
Емкость, л:
Цистерны для воды	4000	4000
бака для пенообразователя	180	180
Время всасывания воды с глубины 7 м, с	35	35

Производительность пеносмесителя, м³/мин	4,7; 9,4; 14,1; 18,8; 23,5	4,7; 9,4; 14,1; 18,8; 23,5
Стационарный лафетный ствол производительностью:	1	1
по воде, л/с	40	40
по пене, м³/мин	24	24
Число, шт., напорных рукавов диаметром, мм:
77	8	8
66	3	3
51	6	6
Число пожарных стволов, шт.
А	2	2
Б	3	4
Число шт.:
ГПС-600	2	2
Гидроэлеватор Г-600	1	1
Разветвлений РТ-80	2	2
БЕЗ УСТАНОВКИ НА ВОДОИСТОЧНИКИ
Время работы от заправочных емкостей автоцистерны, мин;
одного ствола Б	18	18
Двух стволов Б или одного А	9	9
одного ствола СВП-4	8,4	8,4
Одного генератора ГПС-600	8,4	8,4
Количество пены, м³:
Низкой кратности (К = 10) Средней кратности (К = 100)	30 300	30 300
Возможная площадь тушения пенами, м²
низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)	50 - 33	50 – 33
средней кратности при I_s= 0,1 – 0,15 л/(м²´с)	100 - 62	100 – 62
Возможный объем тушения пеной Средней кратности при К_з==3, м³	100	100
С УСТАНОВКОЙ НА ВОДОИС ТОЧНИК
Время работы, мин:
одного ствола СВП-4 одного генератора ГПС-600	8,4 8,4	8,4 8,4
Количество пены, м³;
Низкой кратности (К = 10)	30	30
Средней кратности (К = 100)	300	300
Возможная площадь тушения, м²:
Пеной низкой кратности при I_s= 0,1 – 0,15 л/(м²´с)	50 - 33	50 – 33
Пеной средней кратности при I_s= 0,05 – 0,08 л/(м²´с)	100 - 62	100 – 62
Возможный объем тушения пеной Средней кратности при К_з= 3, м³	100	100

Примечание. См. примечание к табл. 3.2.

ТАБЛИЦА 3.4. ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И ОСНОВНЫЕ ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ПОДРАЗДЕЛЕНИЙ НА ВЕЗДЕХОДЕ ПОЖАРНОМ ЛЕСНОМ И АВТОЦИСТЕРНЕ ПОЖАРНОЙ ЛЕСНОЙ

Показатели	ВПЛ (модель 149)	АЦЛ-3 (66) (модель 141-01)
Тип шасси	Гусеничный трактор ГТ-СМ	ГАЗ-66-01
Максимальная скорость, км/ч:
по шоссе	50	95
по воде	5 - 6	-
Число мест для боевого расчета	6	8
Масса с полной нагрузкой, кг	5610	6070
Наименьший радиус поворота, м	-	9,5
Мощность двигателя, кВт (л. с.) Емкость бака для горючего, л	85 (115) 232+77	85 (115) 210
Марка насоса	-	НШН-600
Подача воды при высоте всасывания 3,5 м, л/с	-	10
Напор, м	-	75
Наибольшая высота всасывания, м	-	6,5
Емкость цистерны для воды,	480	900
Рабочая скорость прокладки минерализованной полосы, км/ч	6,5 – 7,9	5
Ширина минерализованной полосы, мм	1200	1200
Глубина канавки, мм	120	120
Время работы РСК-50 от емкости автоцистерны (Q_ст= 2,8 л/с), мин	2,6	5,0

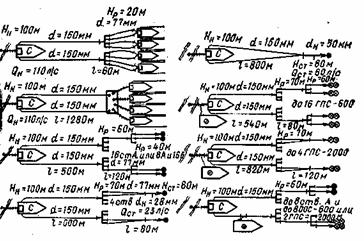

Рис.3.4. Схемы боевого использования пожарной автонасосной станции , П НС-110 (указанные в схемах расстояния приняты без учета подъема местности)
