РАСПОЛОЖЕНИЕ ТОПЛИВНОГО БАКА ПРИ
ПРОВЕДЕНИИ РАБОТ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ

Передняя часть топливного бака может быть
сдвинута вверх для проведения технического
обслуживания. Сливать топливо при этом не
требуется.

Чтобы поднять:
1. Снимите седло (стр. 56).
2. Поднимите опору топливного бака (стр. 88).
3. Выверните винты крепления сиденья (1),

снимите шайбы (2), выверните облицовочные
болты (3).

(1) Болты крепления топливного бака
(2) Шайбы
(3) Облицовочные болты
(4) Топливный бак

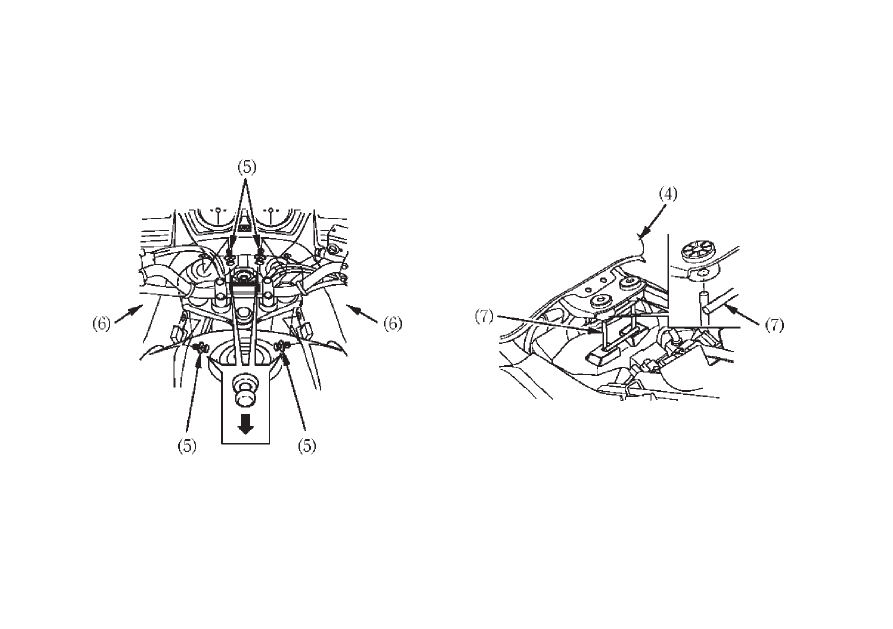

4. Снимите клипсы (5) с верхнего обтекателя (6).

(4)  Топливный бак
(7) Опора топливного бака

(5) Клипсы
(6) Верхний обтекатель

5. Немного приподнимите заднюю часть

топливного бака (4) и установите на опору (7).

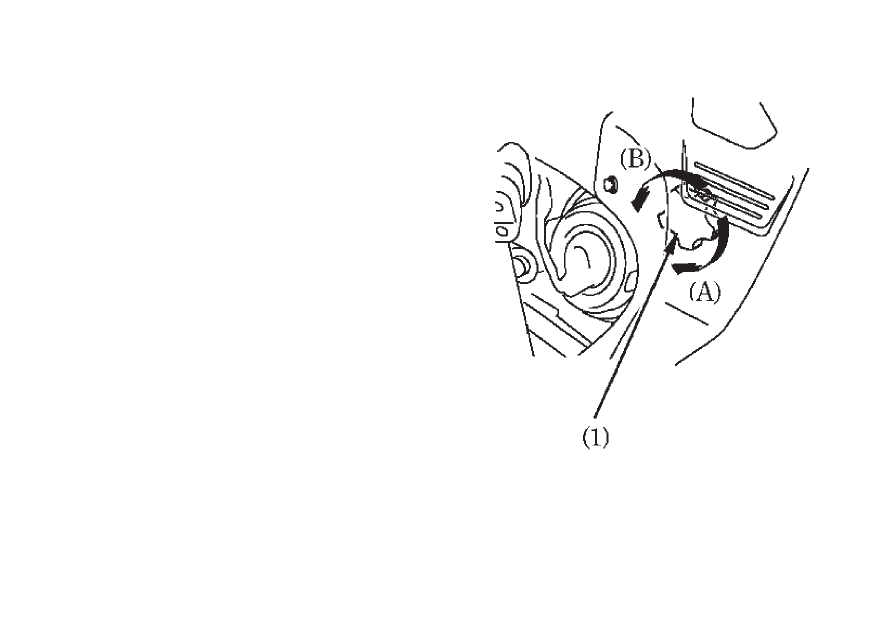

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАРЫ
ПО ВЫСОТЕ

Вертикальная регулировка производится
вращением рукоятки (1) в нужном направлении.
Соблюдайте требования местного законоU
дательства.

На изображении показана правая сторона, левая
выглядит подобным образом.

(1) Рукоятка

(А) Перемещение вверх
(В) Перемещение вниз

1. Проверьте уровень моторного масла. При

необходимости долейте моторное масло
(стр. 39). Убедитесь в отсутствии утечек.

2. Уровень топлива U при необходимости долейте

топливо в топливный бак (стр. 36). Убедитесь в
отсутствии утечек.

3. Уровень охлаждающей жидкости U при

необходимости долейте охлаждающую
жидкость. Убедитесь в отсутствии протечек
(стр. 33 U 34).

4. Передние и задние тормозные механизмы U

проверьте работоспособность; убедитесь в
отсутствии утечек тормозной жидкости
(стр. 28 U 30).

ЭКСПЛУАТАЦИЯ

ОСМОТР ПЕРЕД ПОЕЗДКОЙ
Для вашей собственной безопасности очень
важно потратить немного времени, и перед
поездкой обойти вокруг мотоцикла и проверить
его состояние. При обнаружении любой
неисправности обязательно устраните ее или
обратитесь для ее ликвидации к официальному
дилеру Honda.

ПРЕДОСТЕРЕЖЕНИЕ

Ненадлежащее техническое обслуживание
или оставленная перед поездкой без
внимания неисправность может стать
причиной аварии, в которой вы можете
получить серьёзные травмы или погибнуть.

Всегда выполняйте осмотр перед каждой
поездкой и исправляйте любые обнаруU
женные неисправности.
