Мотоцикл Honda XL 1000V. Руководство - часть 16

РЕГУЛИРОВКА ВЕТРОВОГО ЩИТКА
ПО ВЫСОТЕ
Ветровой щиток (1) имеет два положения
регулировки по высоте: нормальное положение и
высокое положение.

Изменение положения ветрового щитка
проводится следующим образом.
1. Снимите фиксаторы (2) кожуха из отверстий (3)

в ветровом щитке. При этом не следует, как
показано, снимать кожух (4) ветрового щитка.

2. Выверните винты (5) и снимите ветровой щиток (1).

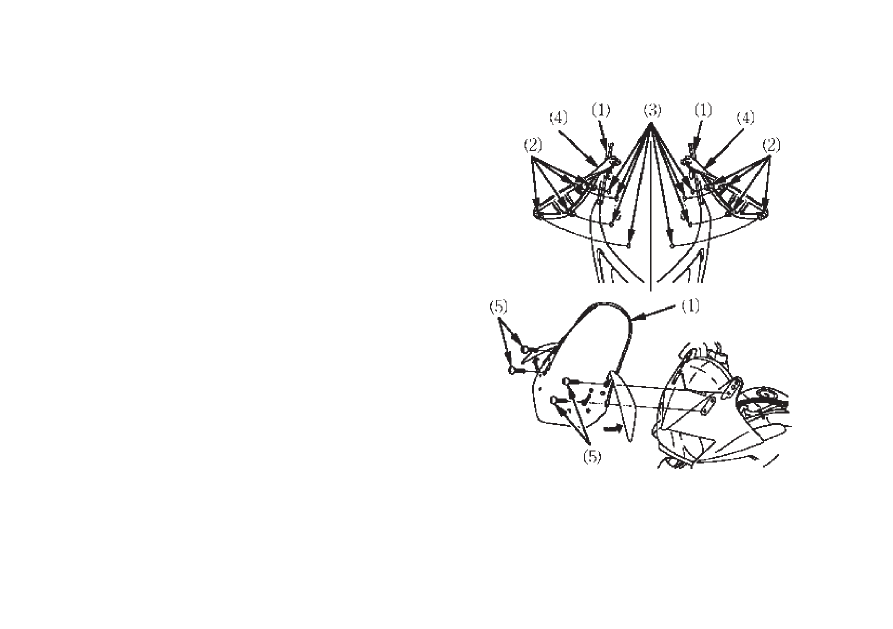

(1) Ветровой щиток
(2) Фиксаторы кожуха ветрового щитка
(3) Отверстия в ветровом щитке
(4) Кожух ветрового щитка
(5) Винты

3. Установите ветровой щиток в отверстия

стандартного положения (6) или высокого
положения (7).

4. Установите винты и затяните рекомендованным

моментом:
1,0 Нм

5. Вставьте фиксаторы кожуха в отверстия

ветрового щитка.

Если при установке не использовался
динамометрический ключ, как можно скорее
обратитесь к официальному дилеру Honda для
проверки правильности сборки.

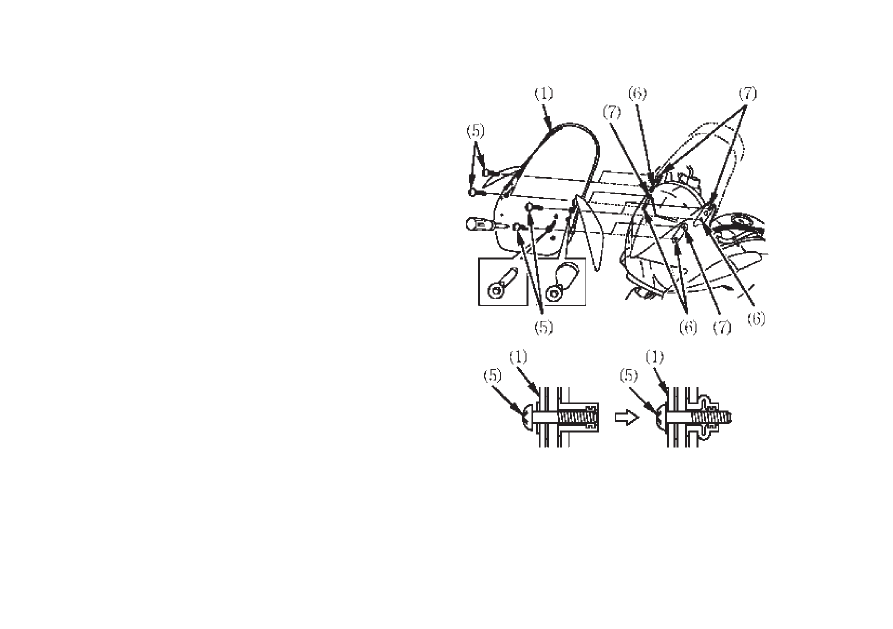

(1) Ветровой щиток
(5) Винты
(6) Отверстия стандартного положения
(7) Отверстия высокого положения

ПАКЕТ ДЛЯ ДОКУМЕНТОВ
Пакет для документов (1) находится в отсеке для
документов (2) под обратной стороной седла (3).
Настоящее Руководство по эксплуатации и другая
документация должны храниться в пакете для
документов.
При мойке мотоцикла соблюдайте осторожность,
чтобы не залить это отделение водой.

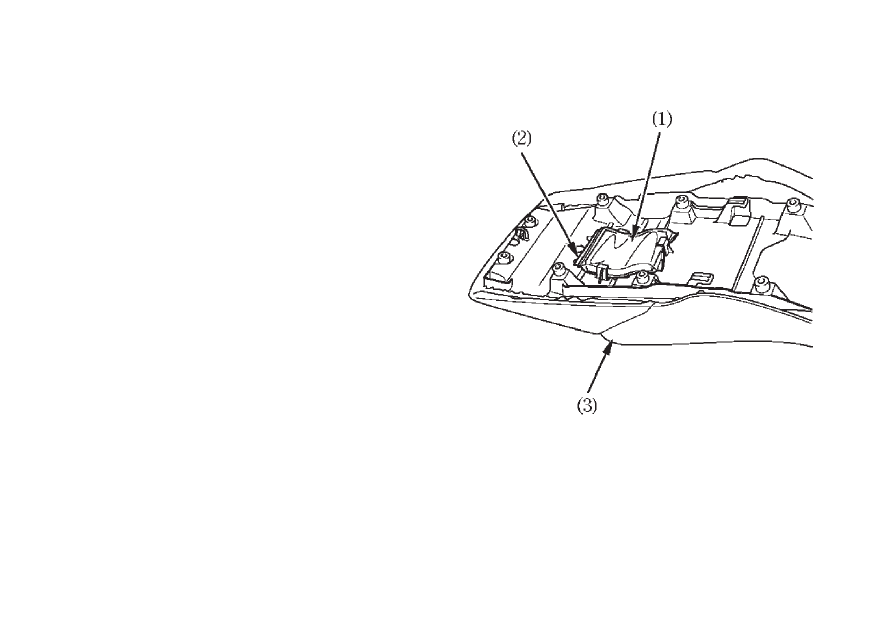

(1) Пакет для документов
(2) Отсек для документов
(3) Седло

ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ МЕХАНИЧЕСКОГО
ПРОТИВОУГОННОГО УСТРОЙСТВА
Отсек для размещения механического противоU
угонного устройства находится под задним
седлом. После размещения надежно закрепите

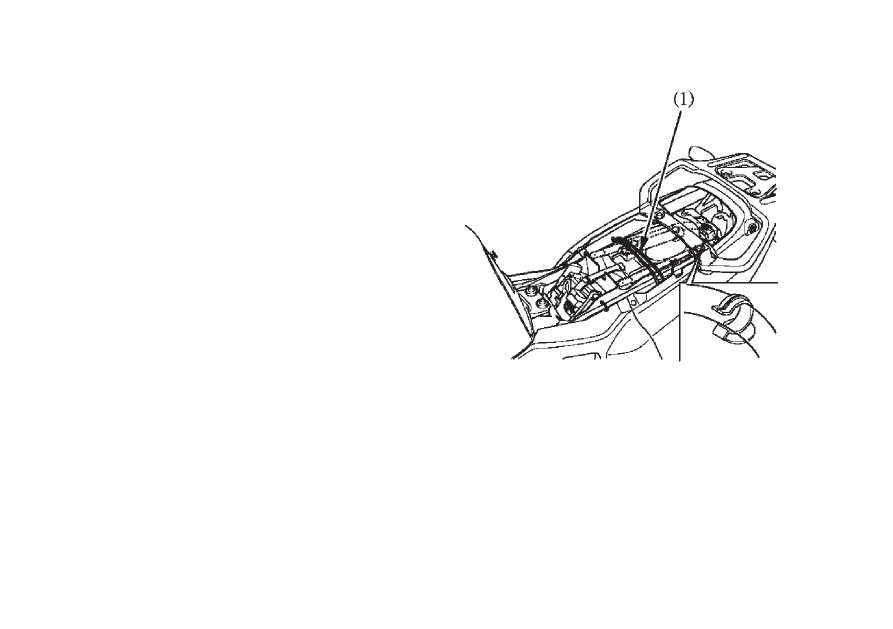

замок резиновым ремнем (1).

Некоторые механические противоугонные устройU
ства изUза своей формы и конструкции не могут
быть размещены в этом отсеке.

(1) Резиновый ремень
