Техническое обслуживание

В ЗАВИСИМОСТИ

ОТ ТОГО, ЧТО

НАСТУПИТ

РАНЬШЕ:

Ð

Î

ПОКАЗАНИЯ ОДОМЕТРА

[ПРИМЕЧАНИЕ (1)]

x1000 км

Обратитесь

к страница

ПРИМЕЧАНИЕ

МЕСЯЦЫ

НАПРАВЛЯЮЩАЯ
ПРИВОДНОЙ ЦЕПИ

П

П

П

112

ТОРМОЗНАЯ ЖИДКОСТЬ

ПРИМЕЧАНИЕ (4)

П

П

З

П

П

З

39

ИЗНОС ТОРМОЗНЫХ КОЛОДОК

П

П

П

П

П

П

125

ТОРМОЗНАЯ СИСТЕМА

П

П

П

П

39

*

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛА

П

П

П

132

*

РЕГУЛИРОВКА СВЕТОВОГО
ПУЧКА ФАРЫ

П

П

П

—

СИСТЕМА СЦЕПЛЕНИЯ

П

П

П

42

РАБОЧАЯ ЖИДКОСТЬ
ПРИВОДА СЦЕПЛЕНИЯ

ПРИМЕЧАНИЕ (4)

П

П

З

П

П

З

42

БОКОВОЙ УПОР

П

П

П

114

*

ПОДВЕСКА

П

П

П

—

*

ГАЙКИ, БОЛТЫ, ФИКСАТОРЫ

П

П

П

П

—

**

КОЛЕСА И ШИНЫ

П

П

П

—

**

ПОДШИПНИКИ РУЛЕВОЙ
ГОЛОВКИ

П

П

П

П

—

П: Проверка и, при необходимости, очистка, регулировка, смазка или замена
О: Очистка
З: Замена
A: Регулировка
С: Смазка

ПЕРИОДИЧНОСТЬ

НАИМЕНОВАНИЕ

Техническое обслуживание

КОМПЛЕКТ ИНСТРУМЕНТОВ

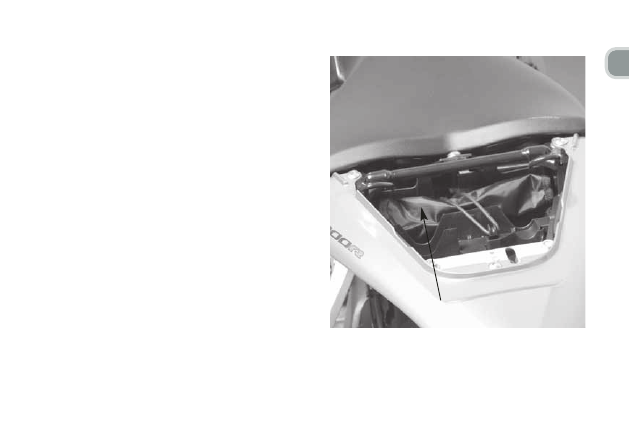

Комплект инструмента (1) находится под задним
седлом.
С помощью инструмента из комплекта можно вы-
полнить некоторые операции ремонта в дороге, не-
сложные регулировки и замены частей.

Рожковый ключ 10 х 14 мм

•

Рожковый ключ 12 х 14 мм

•

Удлинитель

•

Накидной ключ 17 x 19 мм

•

Торцевой ключ на 5 мм

•

Отвертка с плоским жалом/крестообразная

•

отвертка
Рукоятка отвертки

•

Штифтовый ключ

•

Гаечный ключ на 8 мм

•

Пинцет для извлечения предохранителей

•

Инструментальная сумка

•

(1) Комплект инструментов

(1)

Техническое обслуживание

СЕРИЙНЫЕ НОМЕРА
Для регистрации мотоцикла необходимо знать но-
мер рамы и номер двигателя. Они могут также по-
требоваться при заказе запасных частей.
Запишите эти номера, чтобы их было просто найти.

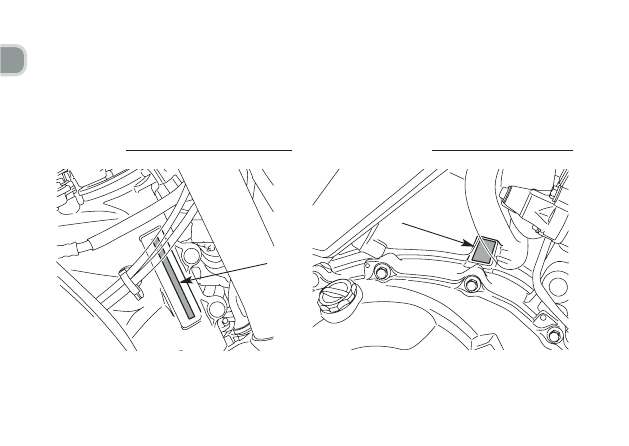

Номер рамы (1) выштампован на правой сторо-
не рулевой головки. Номер двигателя (2) выбит на
правой части картера.

(1)

(2)

НОМЕР РАМЫ

НОМЕР ДВИГАТЕЛЯ

(1) Номер рамы

(2) Номер двигателя

Техническое обслуживание

ЭТИКЕТКА С ОБОЗНАЧЕНИЕМ КРАСКИ

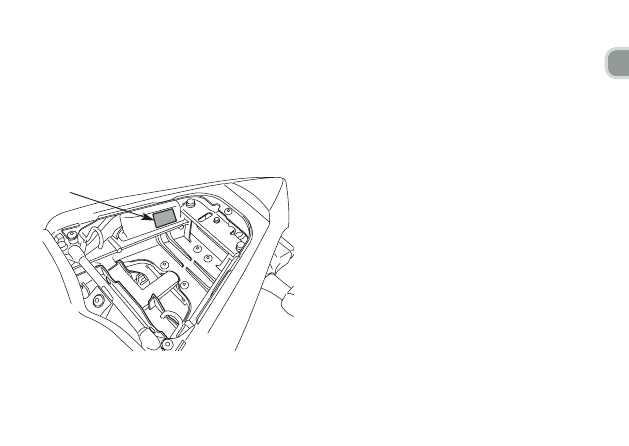

Этикетка (1) с обозначением краски прикреплена к
раме под седлом (стр. 67). Она понадобится при за-
казе запасных частей. Запишите цвет и код краски,
чтобы их было просто найти.

ЦВЕТ_____________________________________

КОД______________________________________

(1) Этикетка с обозначением краски

(1)
