Прочее оборудование

(1)

(4)

(1)

(3)

(2)

(2)

(3)

(4)

БОКОВЫЕ КОЖУХИ
Для проведения работ по техническому обслужива-
нию аккумуляторной батареи, воздухоочистителя и
заднего амортизатора боковые кожухи (1) должны
быть демонтированы.
Для снятия правого и левого кожухов:
1. Снимите седло (стр. 67).
2. Открутите винт (2).

3. Извлеките фиксатор (3) из зажима.
4. Извлеките фиксатор (4) из зажима.

Левая сторона

Правая сторона

(1) Боковые кожухи
(2) Винт
(3) Фиксатор
(4) Фиксатор

Прочее оборудование

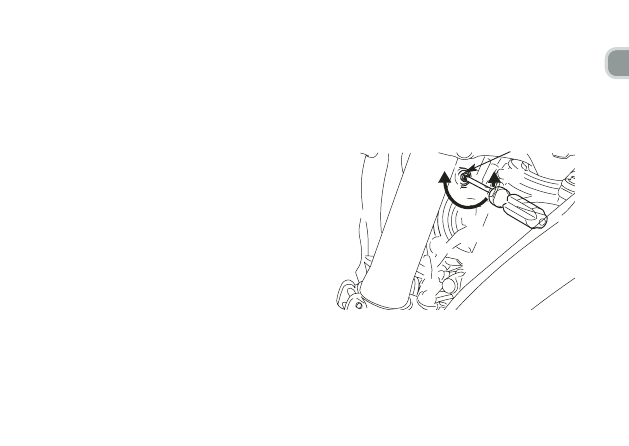

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТОВОГО
ПУЧКА ФАРЫ ПО ВЫСОТЕ
Регулировка направления светового пучка фары в
вертикальной плоскости осуществляется вращени-
ем рукоятки (1) в нужном направлении.
Соблюдайте требования местного законодатель-
ства.

(1)

(A)

(B)

(1) Винт

(А) Перемещение вверх
(В) Перемещение вниз

Эксплуатация

ЭКСПЛУАТАЦИЯ
ОСМОТР ПЕРЕД ПОЕЗДКОЙ
Для обеспечения собственной безопасности очень
важно потратить немного времени, и перед поезд-
кой обойти вокруг мотоцикла, проверяя его состоя-
ние. При обнаружении любой неисправности обя-
зательно необходимо её устранить или обратиться
для её устранения к официальному дилеру Honda.

1.  Уровень масла в двигателе - добавьте моторного

масла, если это необходимо (стр. 50). Убедитесь
в отсутствии протечек.

2.  Уровень топлива - при необходимости долейте

топливо в топливный бак (стр. 47). Убедитесь в
отсутствии протечек.

3. Уровень охлаждающей жидкости - добавьте

охлаждающую жидкость при необходимости.
Убедитесь в отсутствии протечек (стр. 44).

4.  Передние и задние тормозные механизмы – про-

верьте работоспособность, убедитесь в отсутствии
подтекания тормозной жидкости (стр. 39).

5.  Шины - проверьте состояние и давление воздуха

в них (стр. 51).

6.  Приводная цепь - проверьте состояние и прогиб

(стр. 107).



При необходимости отрегулируйте и смажьте.

7.  Дроссельная заслонка - проверьте плавность ра-

боты и полноту ее закрывания во всех положе-
ниях руля.



ПРЕДУПРЕЖДЕНИЕ

Ненадлежащее техническое обслуживание или
оставленная перед поездкой без внимания не-
исправность могут стать причиной аварии, чре-
ватой серьёзными травмами или смертью.
Обязательно выполняйте осмотр перед каждой
поездкой и устраняйте любые обнаруженные
неисправности.

Эксплуатация

8.  Приборы освещения и звуковой сигнал - убе-

дитесь в том, что фара, задний фонарь, стоп-
сигнал, указатели поворотов, индикаторы,
освещение регистрационного знака и звуковой
сигнал работают нормально.

9.  Выключатель двигателя - проверьте правиль-

ность работы (стр. 63).

10. Система выключения зажигания при откиды-

вании боковой опоры - убедитесь, что система
работает нормально (стр. 114).
