МоАЗ-4055. Привод тормозного крана Привод тормозного крана (рисунок 3.8.12) состоит из педали тормоза 1, системы рычагов и тяг 2 и 5. Работает привод следующим образом: - при нажатии на педаль 1 усилие через систему рычагов и тяг 2 и 5 передается на рычаг тормозного крана 4 и происходит торможение МоАЗ-4055. При отпускании педали 1 под действием пружин крана 3 и оттяжной пружины происходит возврат педали в исходное положение-упор головки основания педали в буфер. Свободный ход педали от20 до 40 мм регулируется изменением длины тяг 2 и 5. Свободный ход контролируется только при наличии сжатого воздуха в пневмосистеме давлением не ниже 0,5 МПа (5кгс/см ).

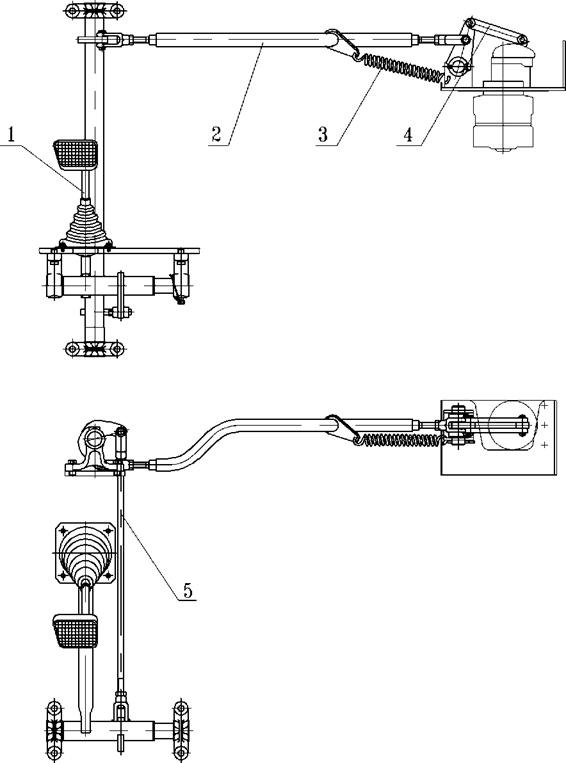

Рисунок 3.8.12 - Привод тормозного крана 1 - педаль; 2, 5 - тяга; 3 - пружина; 4 - рычаг
