3.8.1.1

МоАЗ-4055. Рекомендации по разборке и установке тормозных дисков многодискового тормоза моста

Разборку тормозных дисков производить в следующей последовательности (рису­нок 3.8.1):

-   нажать педаль тормоза, чтобы усилием поршня 13 сжать диски;

-   снять ступицу 14;

-   вставить в отверстие по шлицам приспособление - оправку (рисунок 3.8.3);

-   отпустить педаль тормоза;

-   отвернуть болты 19 (рисунок 3.8.1);

-снять крышку 4;

-   вынуть диски 17, 18 из корпуса тормоза (диски вынимать по одному);

-   вынуть оправку.

Сборку тормозных дисков производить в следующей последовательности:

-   установить оправку;

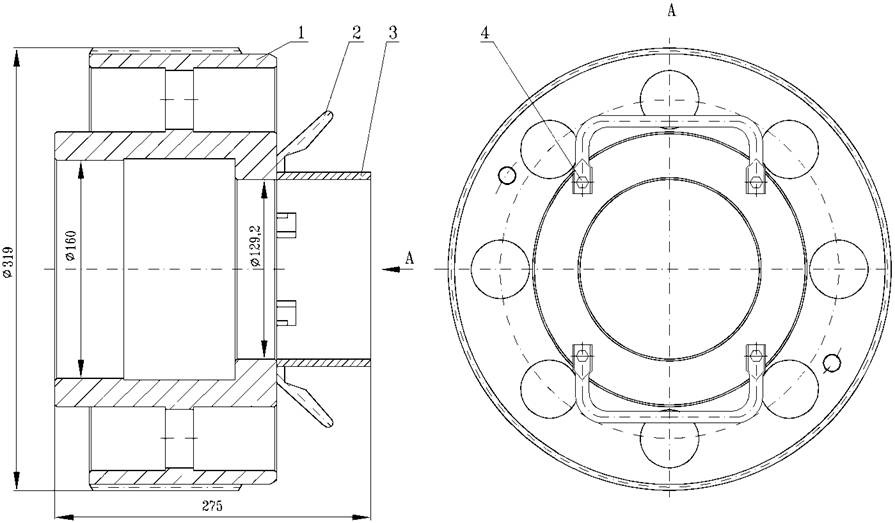

Рисунок 3.8.3 - Оправка

1 - корпус (1 шт.); 2 - ручка ГОСТ 12485-67 (2 шт.); 3 - втулка (1 шт.); 4 - болт М8-6gх20 ГОСТ 7808-70 (4 шт.)

Рисунок 3.8.3 - Оправка

-   установить подвижные диски 17 на шлицы оправки, неподвижные диски 18 - на

шлицы корпуса тормоза;

-   установить крышку 4;

-   завернуть болты 19;

-   нажать на педаль тормоза;

-   снять оправку;

-   установить ступицу 14 (рисунок 3.8.1);

-   отпустить педаль тормоза.

Оправка (рисунок 3.8.3) состоит из корпуса 1, втулки 3, двух ручек 2 закрепленных на корпусе болтами 4. Рекомендованные чертежи для изготовления деталей оправки при­ведены на рисунках 3.8.4, 3.8.5, 3.8.6.

В случае замены пружин 9 следует снять диски 18, 19 как описано выше, затем снять шплинты 11 и шайбы 10 с пальцев 8, вывернуть пробку 1, достать пальцы 8 с пру­жинами 9. Сборку производить в обратной последовательности.
