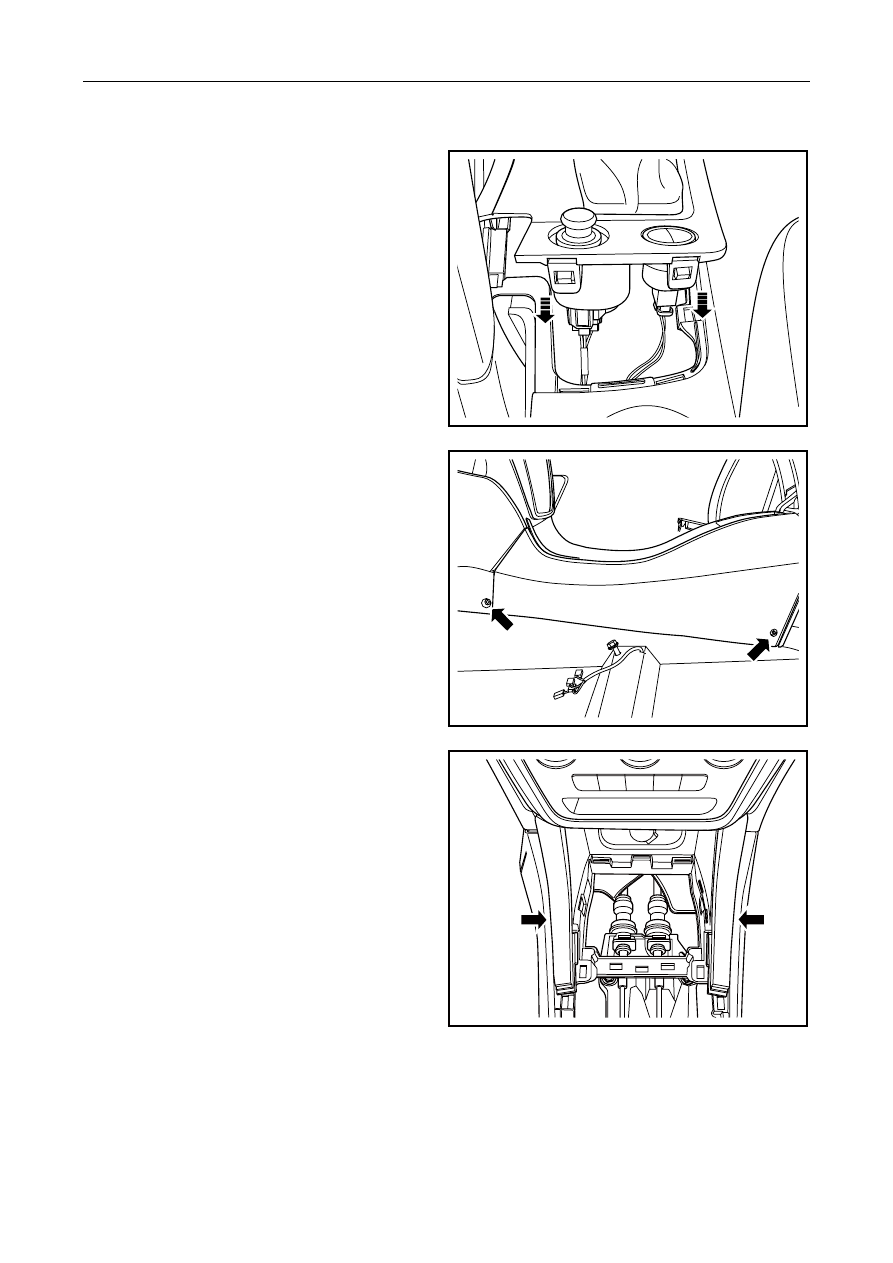

5.   Disconnect the harness connector between the

cigarette lighter and locking switch.

6.    Dismantle the shift lever assembly.



NL12-0242b

7.    Remove 2 fixing screws on both sides of the floor

console.

8.    Dismantle the front shield plates on both sides of

the floor console.



NL12-0243b

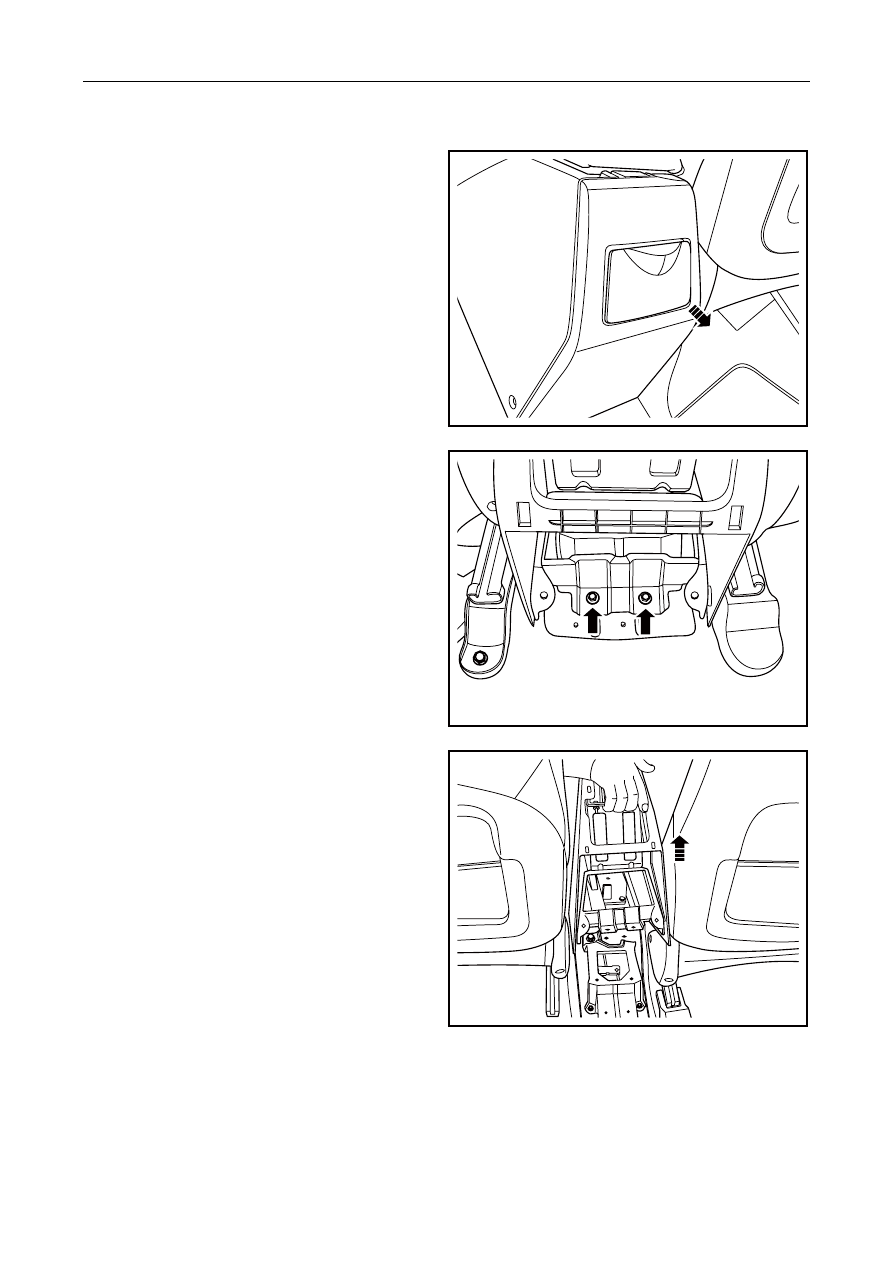

9.   Dismantle the front left/right trim panel of the

floor console.



NL12-0244b

2715






10.   Dismantle auxiliary instrument plate rear panel.



NL12-0245b

11.   Dismantle 2 fixing bolts in back of the auxiliary

instrument panel



NL12-0246b

12.   Dismantle auxiliary instrument panel assembly



NL12-0247b

2716




Installation Procedure:

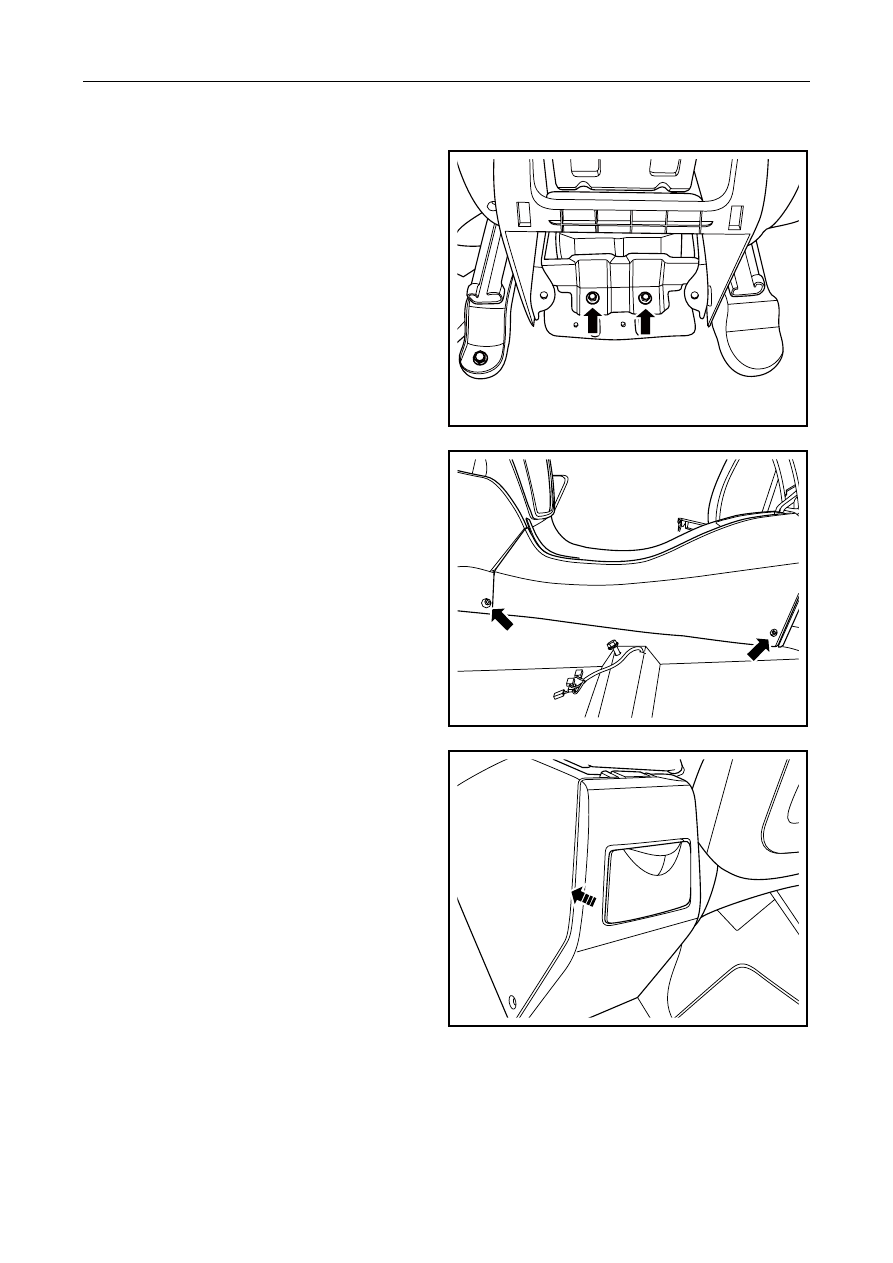

1.  Install the auxiliary instrument panel assembly.

2.  Install fixing bolt inside auxiliary instrument

panel and tighten it.

Torque: 9 Nm (Metric) 6.7 lb-ft (English system)



NL12-0246b

3.   Install front baffle on both sides of auxiliary

instrument panel.

4.   Install fixing screws on both sides of auxiliary

instrument panel.

Torque: 5Nm (Metric system) 3.7lb-ft (English
system)



NL12-0243b

5.    Install the rear trim panel of the floor console.

NL12-0248b

2717

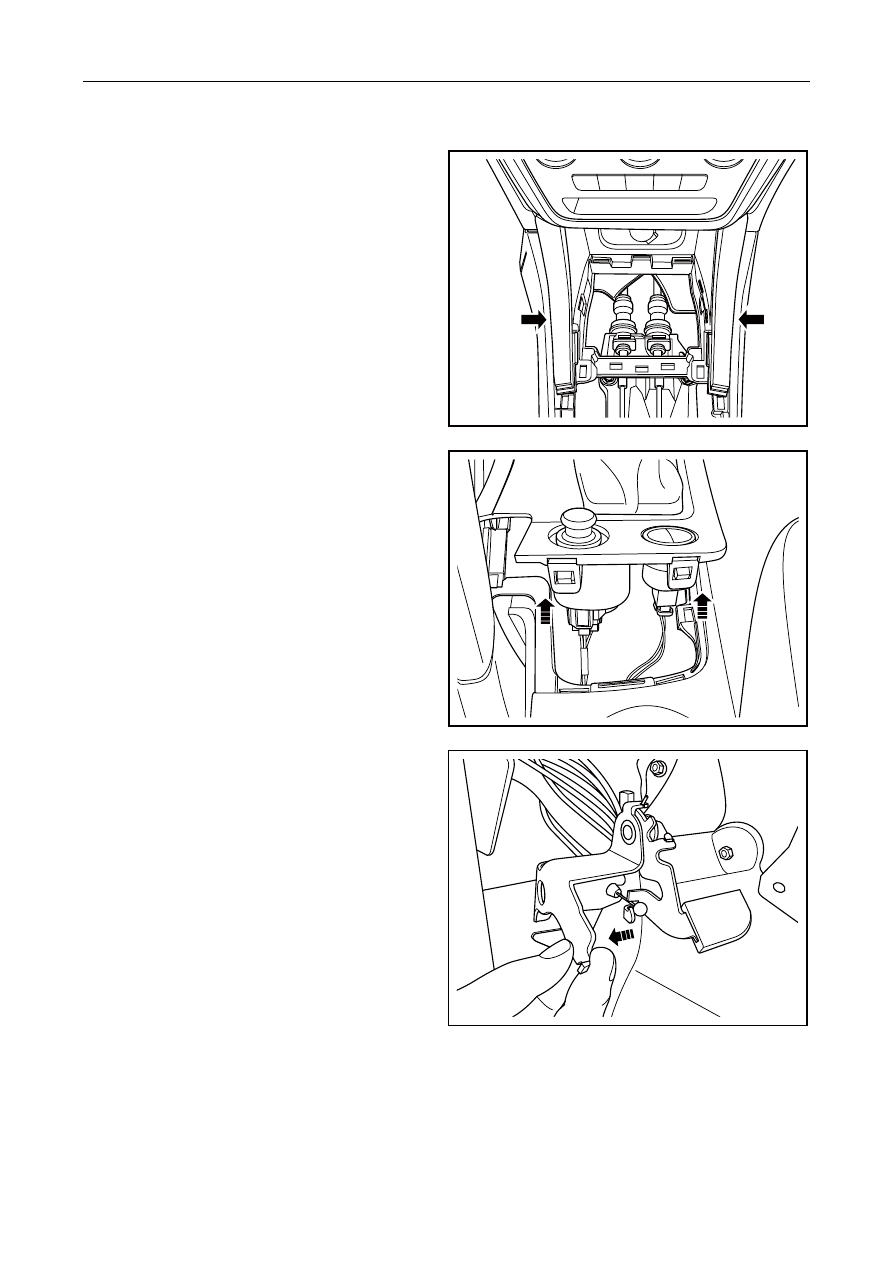

6.    Install the front left/right trim panel of the floor

console.



NL12-0244b

7.   Connect the cigarette lighter and locking switch

harness connectors.

8.   Install the shift lever assembly and fasten the

shift mechanism decoration panel by pressing it.



NL12-0249b

9.  Connect the backup power supply harness

connector.



NL12-0120b

2718
