12.7.3.8 Replacement of Rock Row of Right Seat Rear Fixing Lock

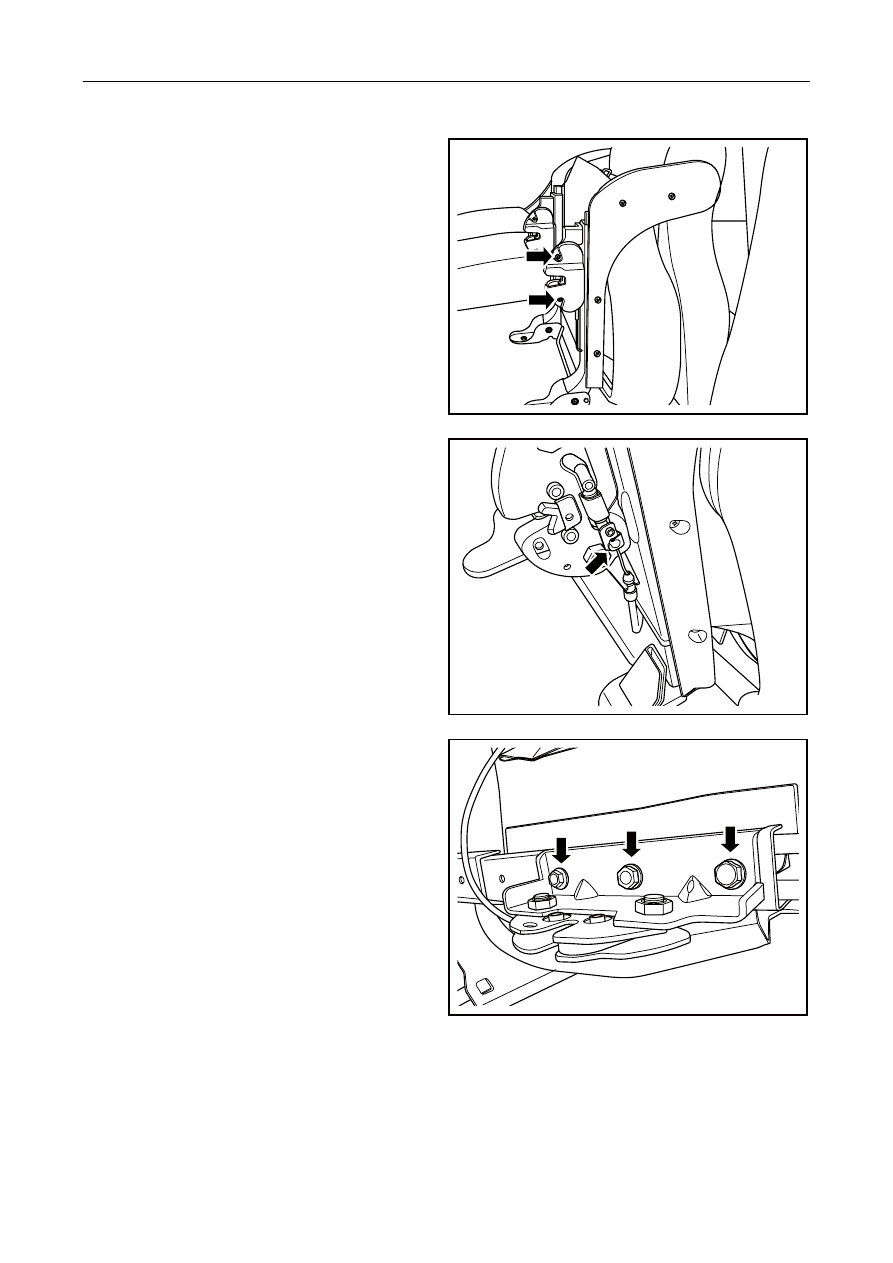

Dismantlement Procedure

1.    Turn over middle row right side seat .

2.    Dismantle fixing screw of lower protective cover

of middle row right seat and take of lower
protective cover.



NL12-0290b

3.  Disconnect middle row right side seat rear fixing

lock cable.



NL12-0291b

4.    Dismantle fixing nut of rear fixing lock of middle

row right seat.



NL12-0292b

2703




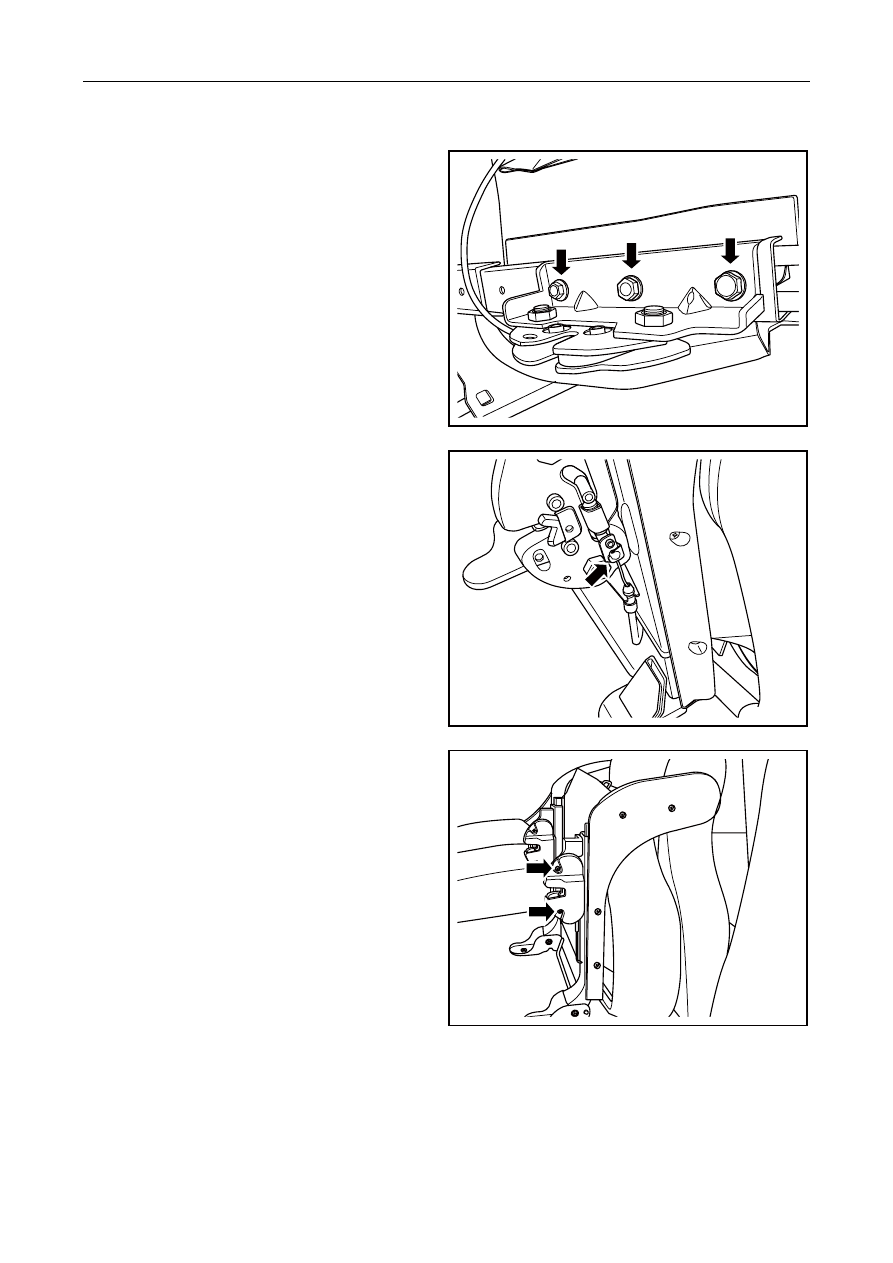

Installation Procedure:

1.    Install and tighten middle row right side seat rear

fixing nut.

Torque: 45Nm (Metric) 33. 3lb-ft(English system)



NL12-0292b

2.  Install Middle row right side seat rear fixing lock

cable.



NL12-0291b

3.  Install Middle row right side seat lower guard

cover and fasten fixing screw.

4.    Turn down middle row right seat.

Notes:

The method for disassembling and assembling the
middle row of right seat rear fixing lock is similar.





NL12-0290b



2704




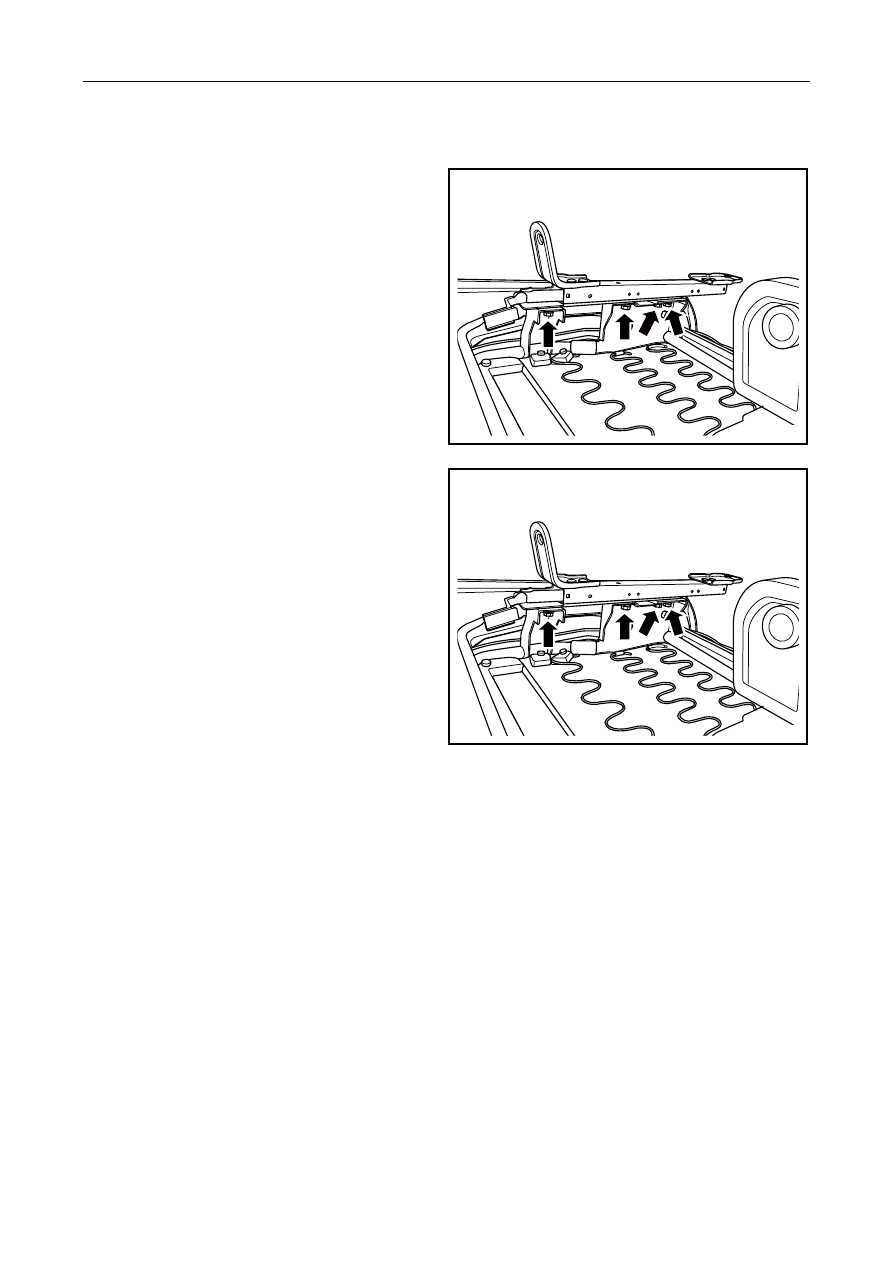

12.7.3.9 Middle row left side seat lower sliding rail replacement

Dismantlement Procedure

1.    For dismantling of middle row left seat, refer to

12.7.3.5 Replacement of middle row seat.

2.   Dismantle fixing nut on both sides of lower

slideway of middle row seat side trimming plate.

3.    Remove lower slideway of middle row left seat.



NL12-0293b

Installation Procedure:

1.    Install middle row left side seat lower sliding rail

and tighten fixing nut.

Torque: 45Nm (Metric) 33. 3lb-ft (English system)

2.    Install middle row left side seat.



NL12-0293b



2705




12.8 Instrument desk and control console

12.8.1 Specification

12.8.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (NM)

English system

(lb-ft)

Cross Beam of Instrument Panel

Assembly

M8×16 22-26

16.9-19.2

Secondary instrument panel assembly

M6

21

5.2-6.7

12.8.2 Part position

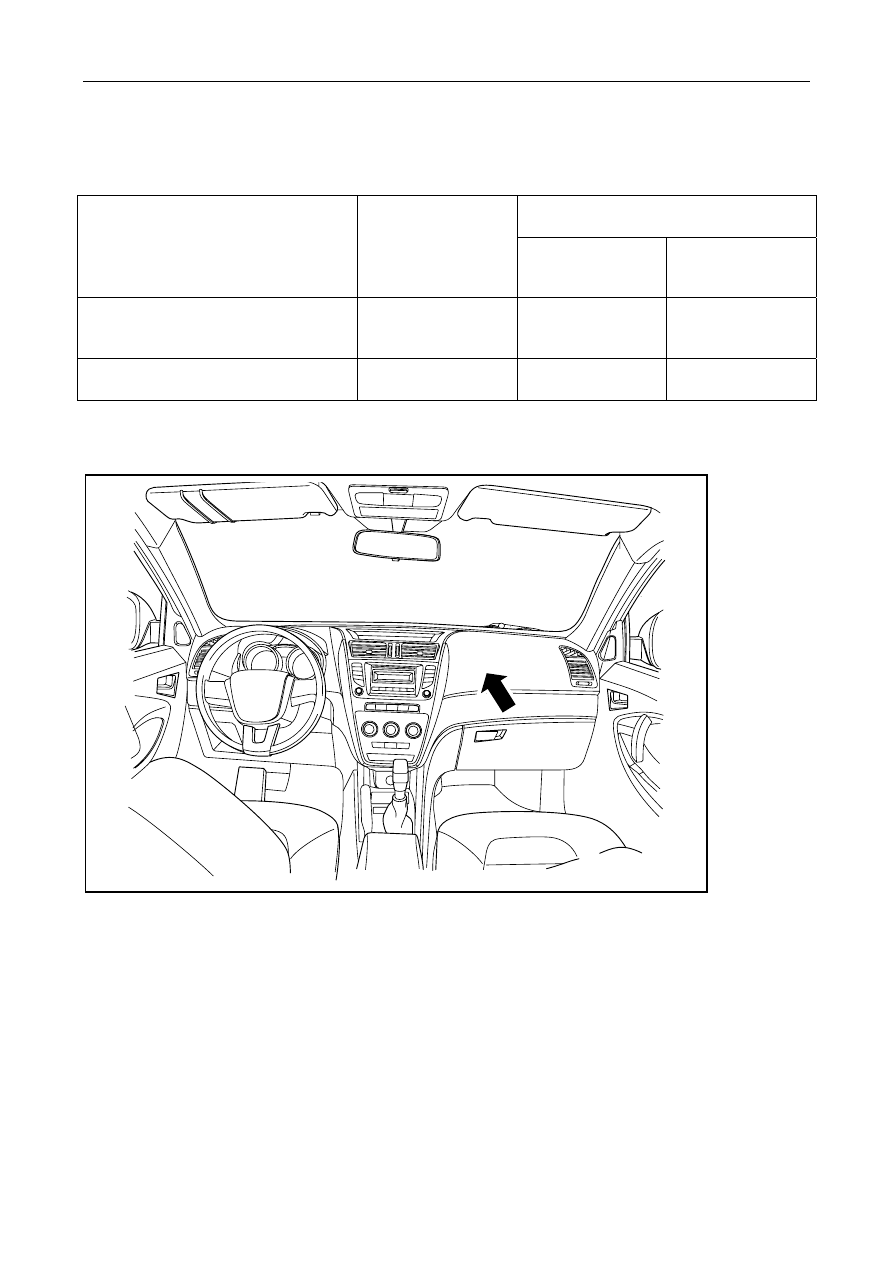

12.8.2.1 Component position

NL12-1021b
