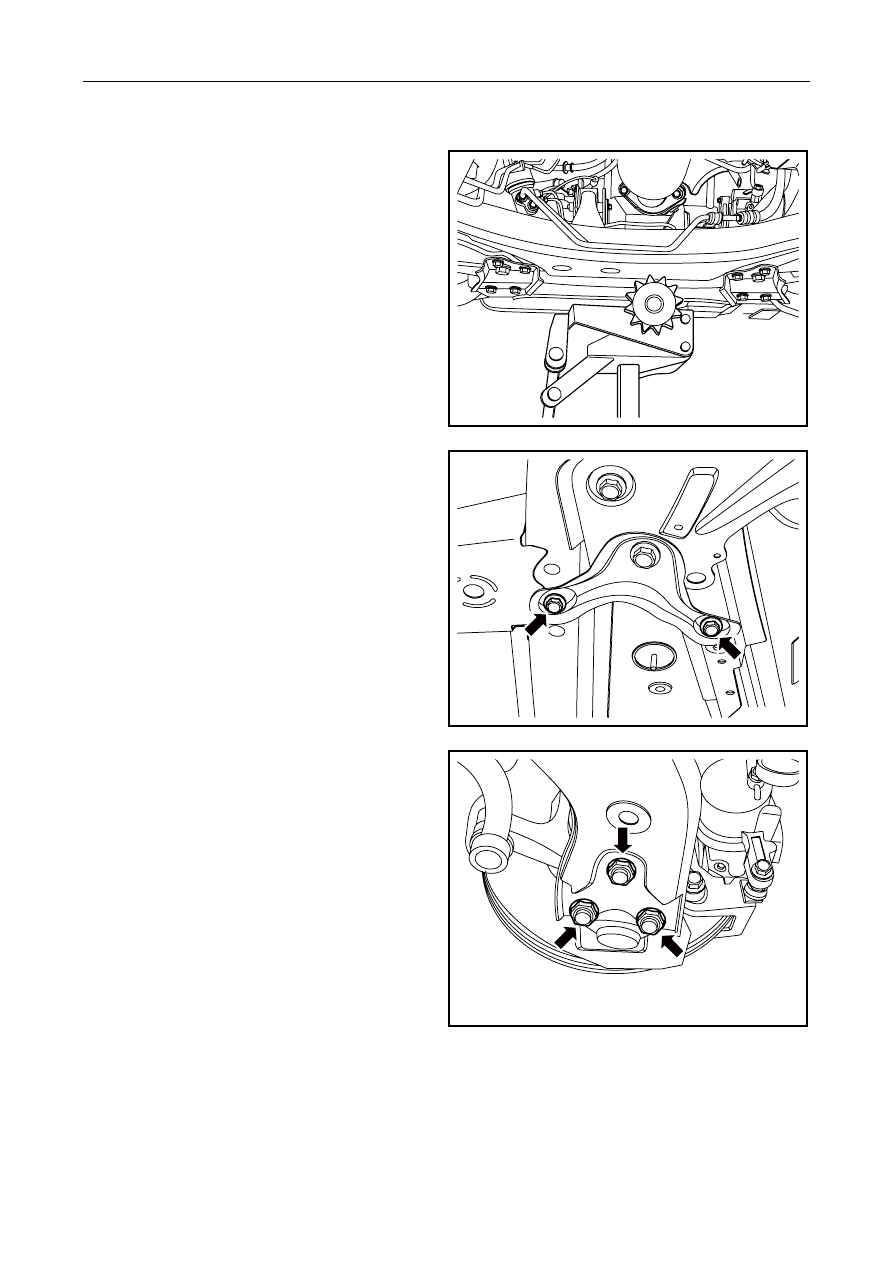

10.  Dismantle lower fixing bolt and nut of lower

swing arm ball head on both sides.



NL12-0080b

11.  Use flat plate jack to support sub frame.



NL12-0081b

12.   Dismantle fixing bolt of reinforcement plate3 of

subframe of both side.



NL12-0079b

2683






13.   Dismantle front auxiliary frame on both sides and

vehicle connecting bolt.

14.  Slowly lower jack and remove front auxiliary

frame.

15.  For dismantling of steering gear from front

auxiliary frame, refer to

7.2.8.13 Replacement of

power steering gear with tie rod assembly.



16.   For dismantling of front stabilizer rod from front

auxiliary frame, refer to

 4.2.7.5 Replacement of

stabilizer rod.



NL12-0082b

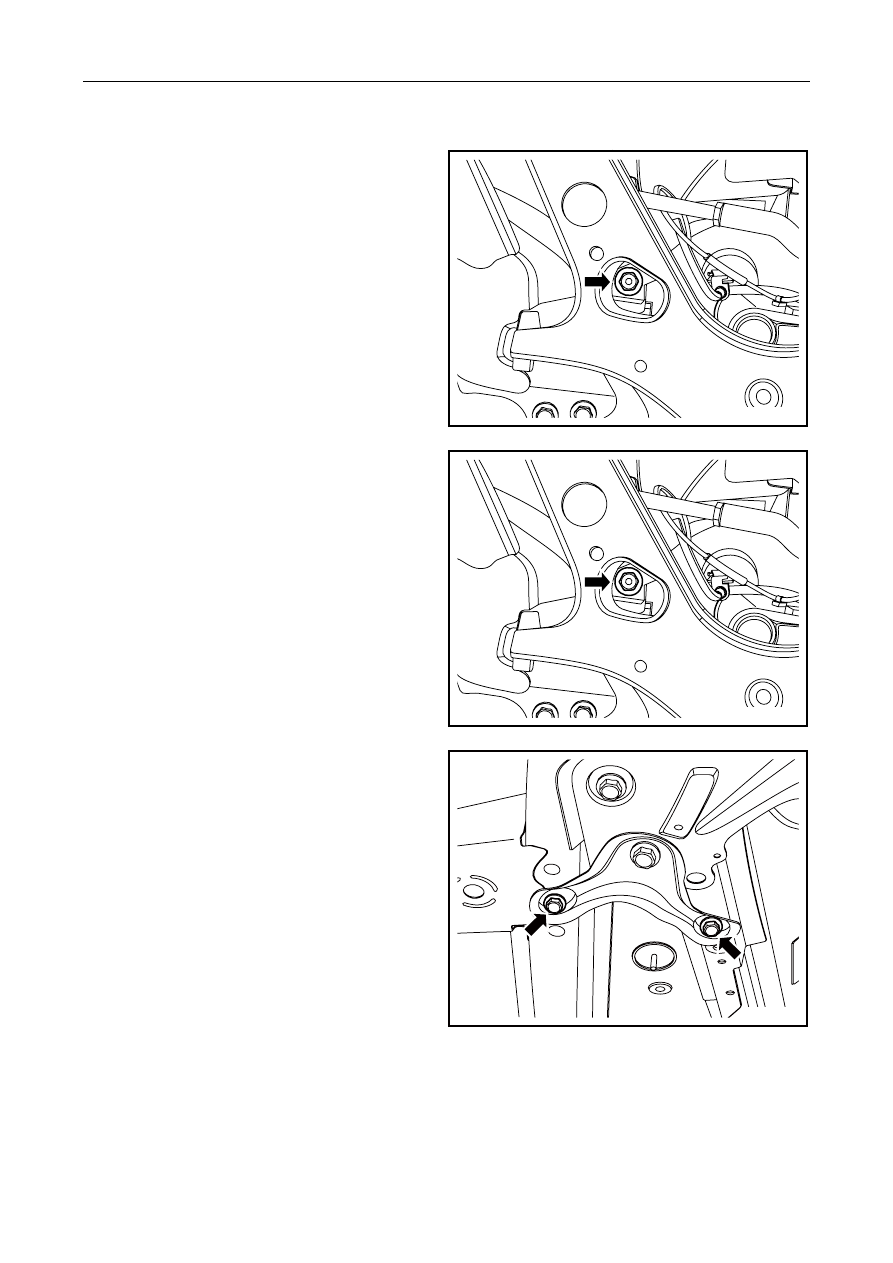

Installation Procedure:

1.   Install  front  stabilizer rod on front auxiliary

frame.

2.    Install steering wheel onto front auxiliary frame.

3.   Use pallet jack to slowly lift front auxiliary

frame.

4.    Install and tighten connecting bolt between front

auxiliary frame on both sides and vehicle body.



NL12-0082b

Torque: 145 Nm (Metric) 107.3 lb-ft (English system)

5.    Install and tighten the front subframe reinforcing

plate fixing bolt.

Torque: 145 Nm (Metric) 107.3 lb-ft (English system)



NL12-0081b

2684

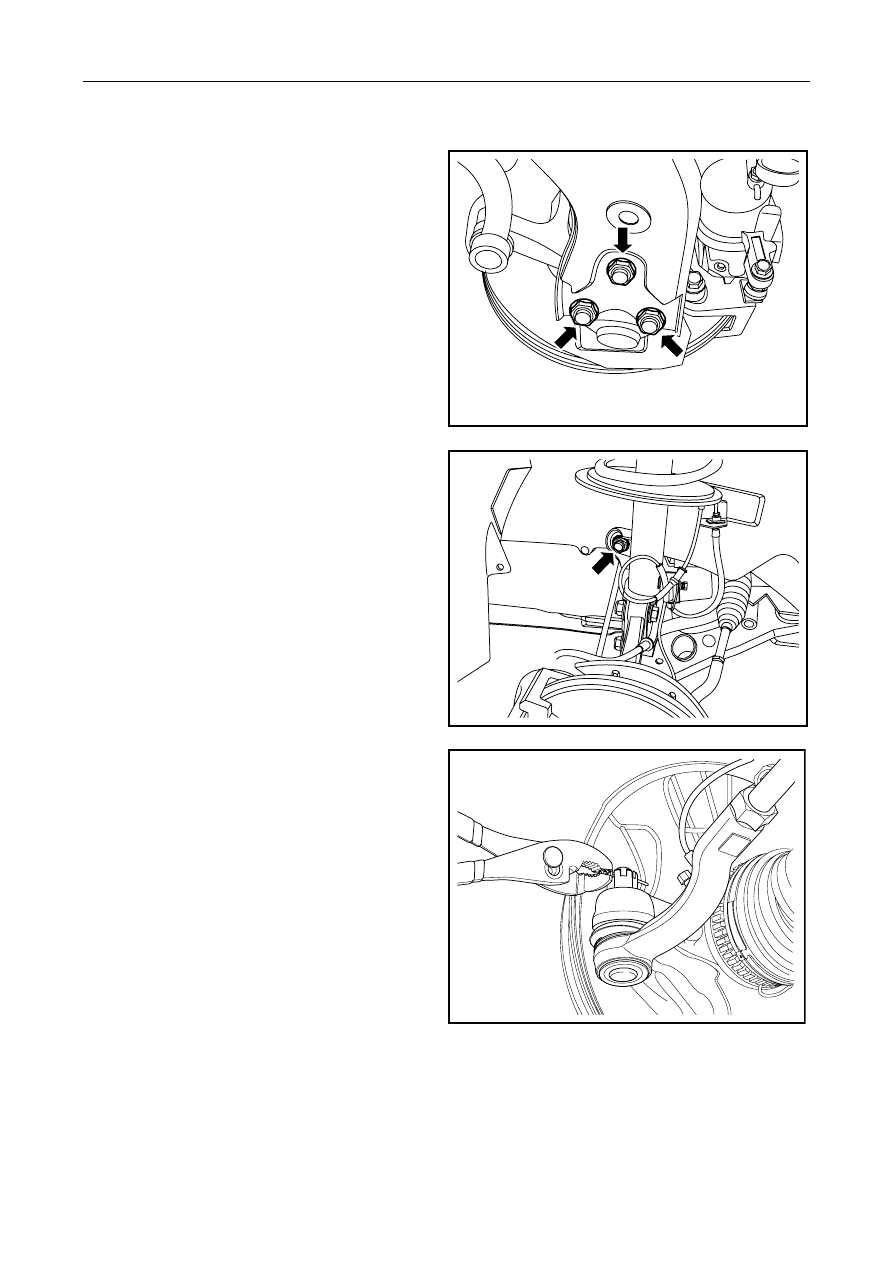

6.    Install and tighten the fixing bolt and nut on the

bottom of the both side lower swing arm ball
ends.

Torque :135Nm(Metric)100lb-ft(English system)



NL12-0079b

7.  Remove the connecting nut between the

connecting rod between the stabilizer bars on
both sides and front shock absorber.

Torque: 74 Nm (Metric) 54.8 lb-ft (English system)



NL12-0078b

8.   Install and tighten the fixing bolt between both

side tie rod external ball ends and steering joint.

Torque: 33 Nm (Metric) 24.4 lb-ft (English system)

9.  Install both sides tie rod outer ball head and

knuckle fixing nut split pin .



NL12-0077b

2685

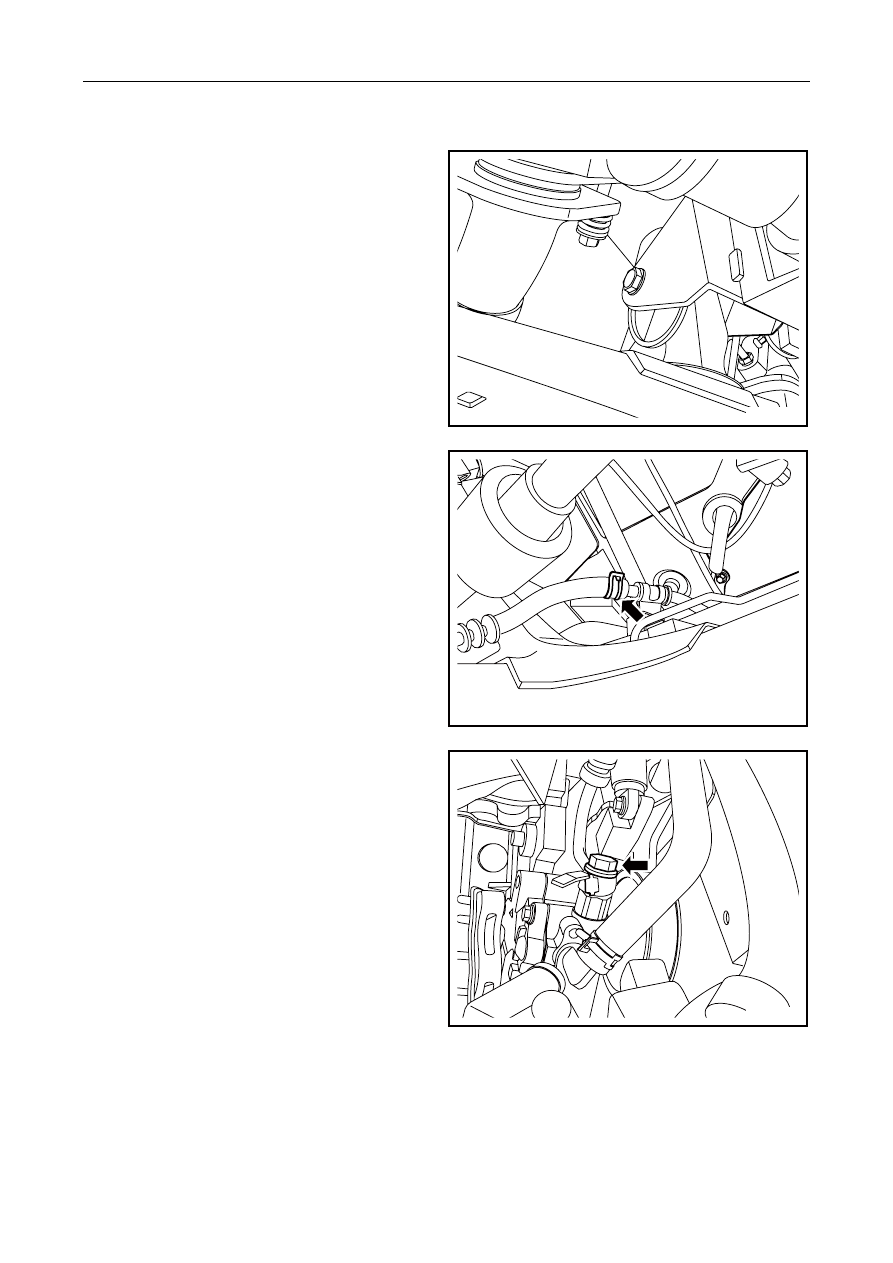

10.  Install and tighten through bolt between engine

rear vibration insulation pad and auxiliary frame.

Torque: 55 Nm (Metric) 40.7 lb-ft (English system)



NL12-0083b

11.  Connect steering gear oil pipe and install fixing

snap ring.





NL12-0075b

12.  Install and tighten high pressure oil pipe fixing

bolt of power steering pump.

Torque: 25Nm (Metric) 18. 5lb-ft(English system)



NL12-0074b

2686
