12.7 Seat

12.7.1 Specification

12.7.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (N.m)

English system

(lb-ft)

Left front seat assembly(manual )and front

floor

M10×1.25×30

40 - 50

29.6 - 37

Right front seat assembly (manual )and

front floor

M10×1.25×30

40 - 50

29.6 - 37

Left middle seat assembly and rear floor

M10×1.25×25

40 - 50

29.6 - 37

Right central seat assembly and rear floor

M10×1.25×25

40 - 50

29.6 - 37

Left rear seat assembly and rear floor

M10×1.25×25

40 - 50

29.6 - 37

Right rear seat assembly and rear floor

M10×1.25×25

40 - 50

29.6 - 37





2691






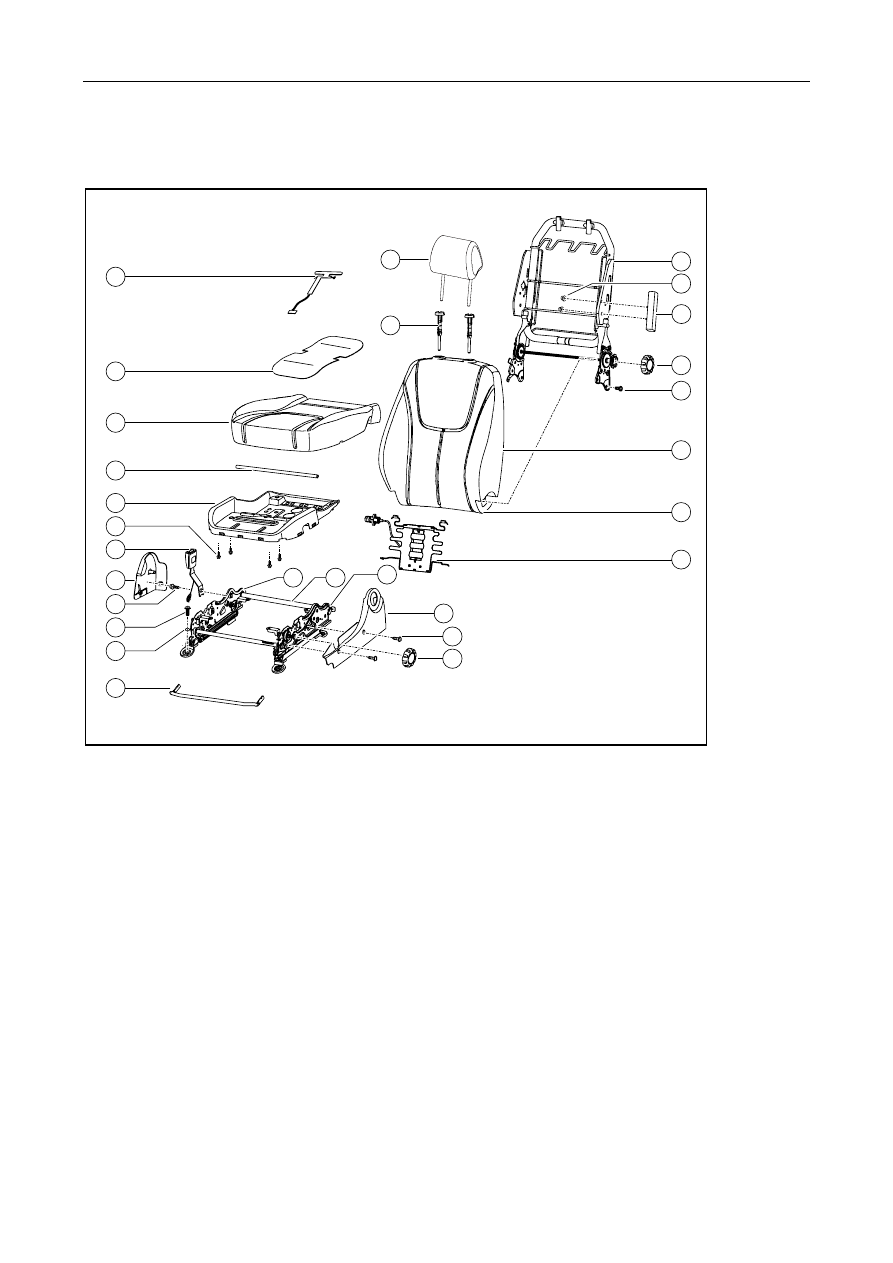

12.7.2 Disassemble drawings

12.7.2.1 Disassemble drawings

26

25

24

23

21

16

18

17

20

15

13

14

19

12

9

10

11

7

6

3

2

27

28

8

4

5

1

22

NL12-1023b



1.   Headrest assembly.

2.   Back surface assembly.

3.    Back cotton assembly

4.    Head Restraint Plastic-rubber Socket A

5.    Headrest Plastic Rubber Socket B Assembly

6.   Hook assembly

7.   Fixing seat

8.    Back iron table assembly

9.    Plastic back plate assembly

10.   Left inner protective cover

11.   Safety belt buckle

12.   Seat frame assembly

13.   Sliding plate & lifting mechanical assembly

14.   Back plate buckle.

15.   Heat pad of seat cushion.

16.   Seat surface assembly

17.   Seat cotton assembly

18.  Left outer guard cover

19. Recliner handle

20.  Lift hand wheel

21.    Hexagon gasket bolt M8

22.    Hexagon gasket bolt M10

23. Hand

spring

wire

24.    Cross round head self tapping screw wiper end



2692




12.7.3 Dismantle and install

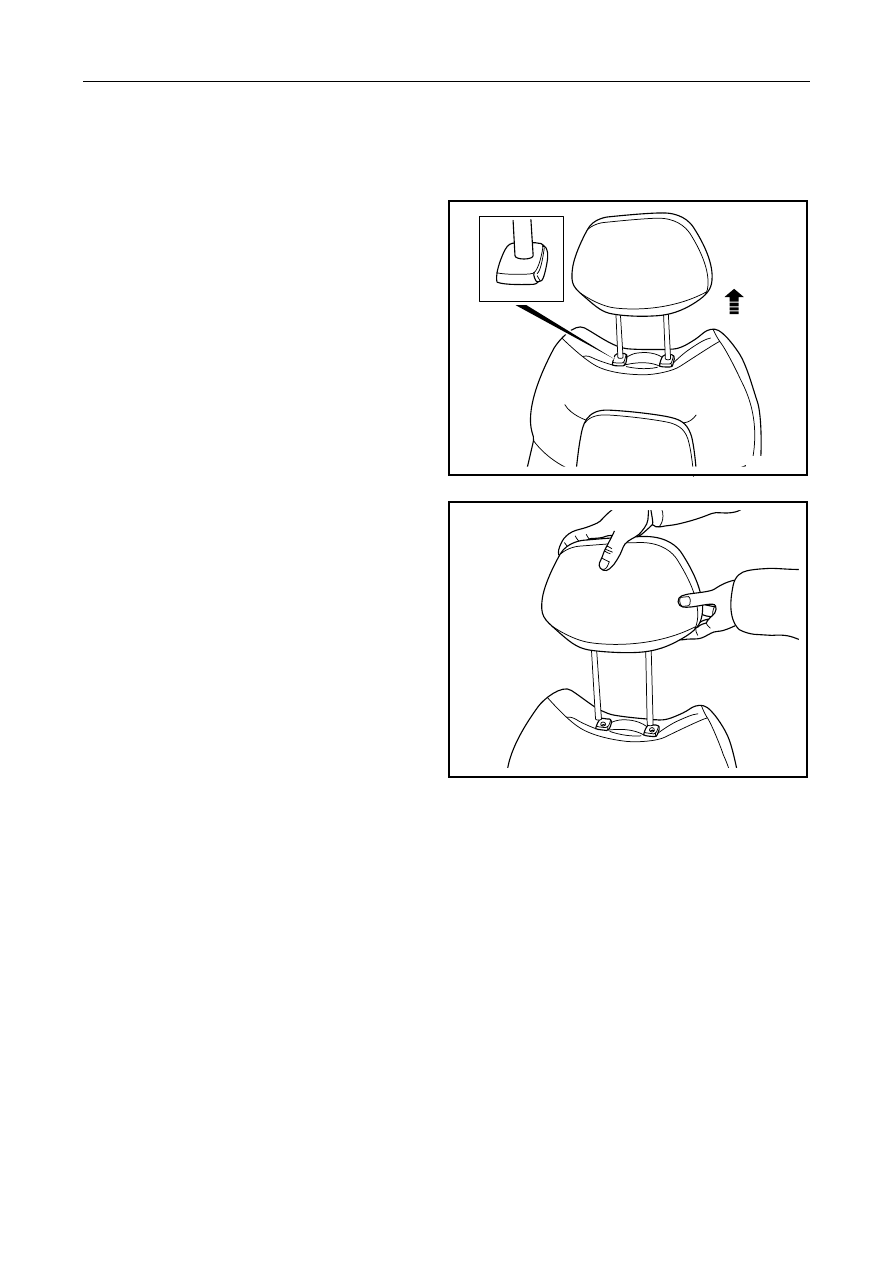

12.7.3.1 Front row seat headrest replacement

Dismantlement Procedure

1.    Press headrest adjusting button and lift headrest.



NL12-0274b

Installation Procedure:

1.  Depress the headrest height adjuster button by

pushing it into the headrest guides.



NL12-0275b



12.7.3.2 Front row seat replacement

Refer to

 11.9.8.1 Replacement of Front Power Seat

.

12.7.3.3 Rear row seat headrest replacement

The replacement of rear row of seat headrest is similar to that of the front row. Refer to

12.7.3.1 Front Row of

Seat Headrest.

Replacement

2693

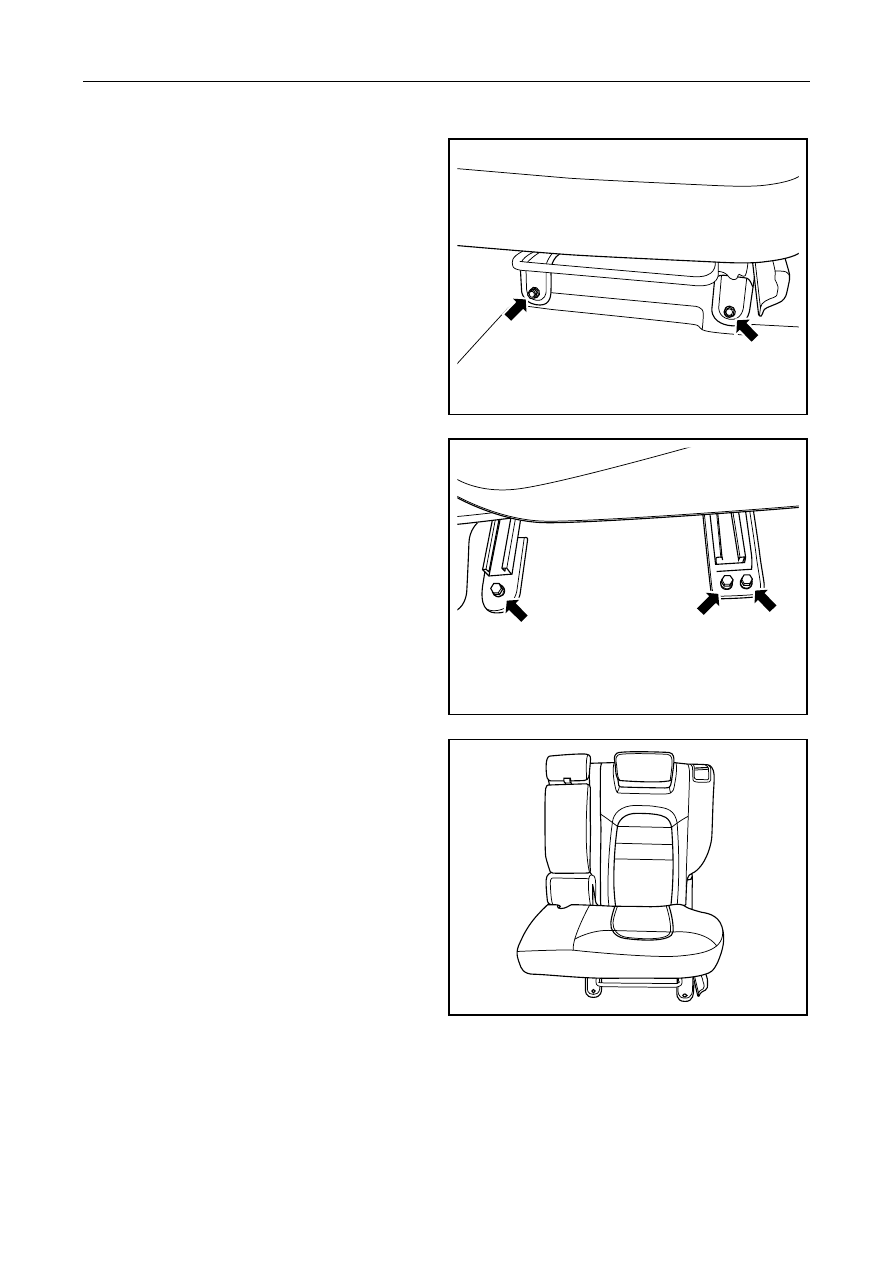

12.7.3.4 Intermediate row seat replacement

Replacement of middle row of left seat

Dismantlement Procedure

1.    Dismantle fixing bolt on front of middle row seat.



NL12-0276b

2.    Dismantle fixing bolt on the rear of middle row

left seat.



NL12-0277b

3.    Move middle row left seat out.



NL12-0278b

2694
