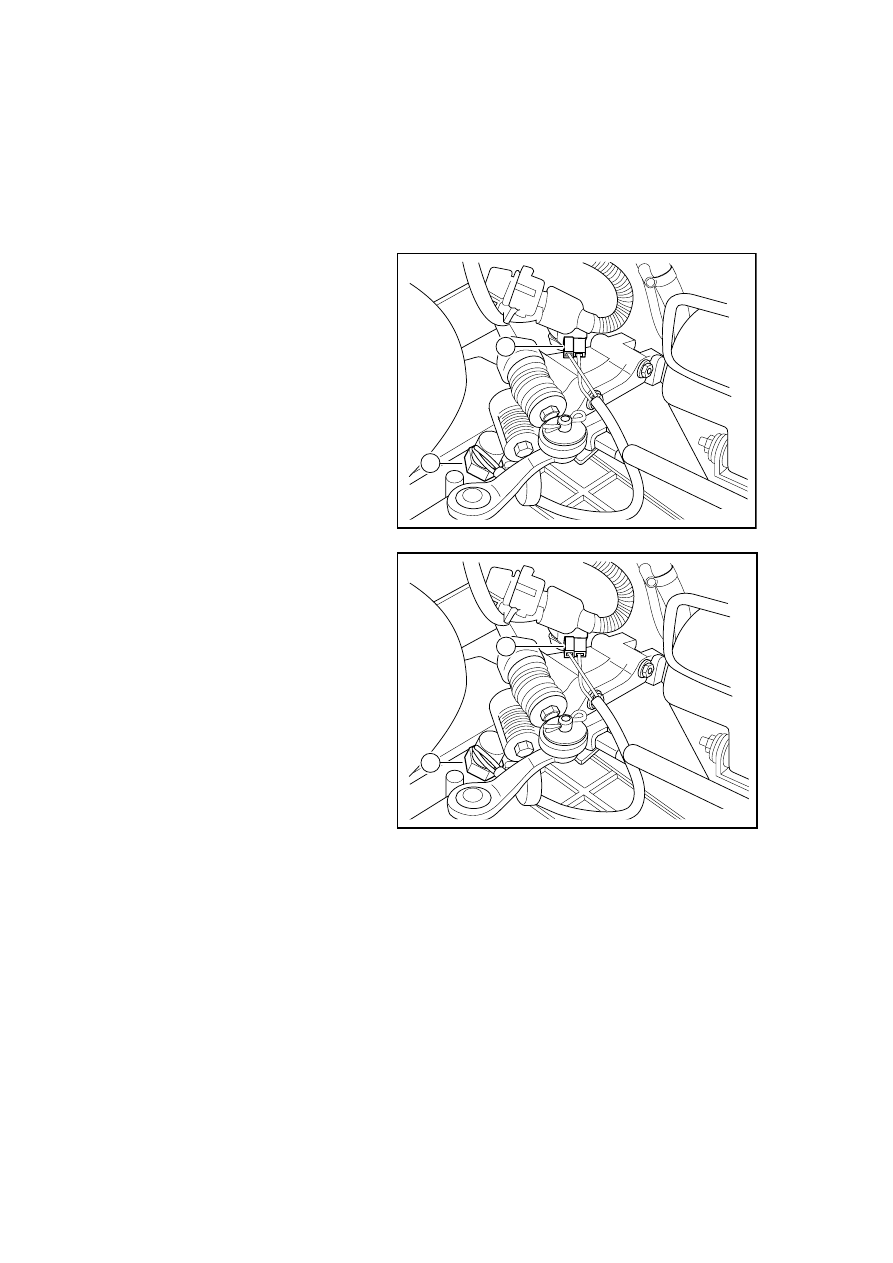

11.4.8.11 Replacement of reverse switch

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Disconnect reversing switch wire

harness connector 1.

3.  Unscrew reversing switch from

gearbox.

2

1

NL11-0285b

Installation procedure:

1.  Install and tighten reversing

switch 1.

Torque: 40Nm (Metric) 30lb-ft
(English system)

2.  Connect switch wire harness

connector 2.

3.  Connect the battery negative

cable.

1

2

FE11-0294b

2151

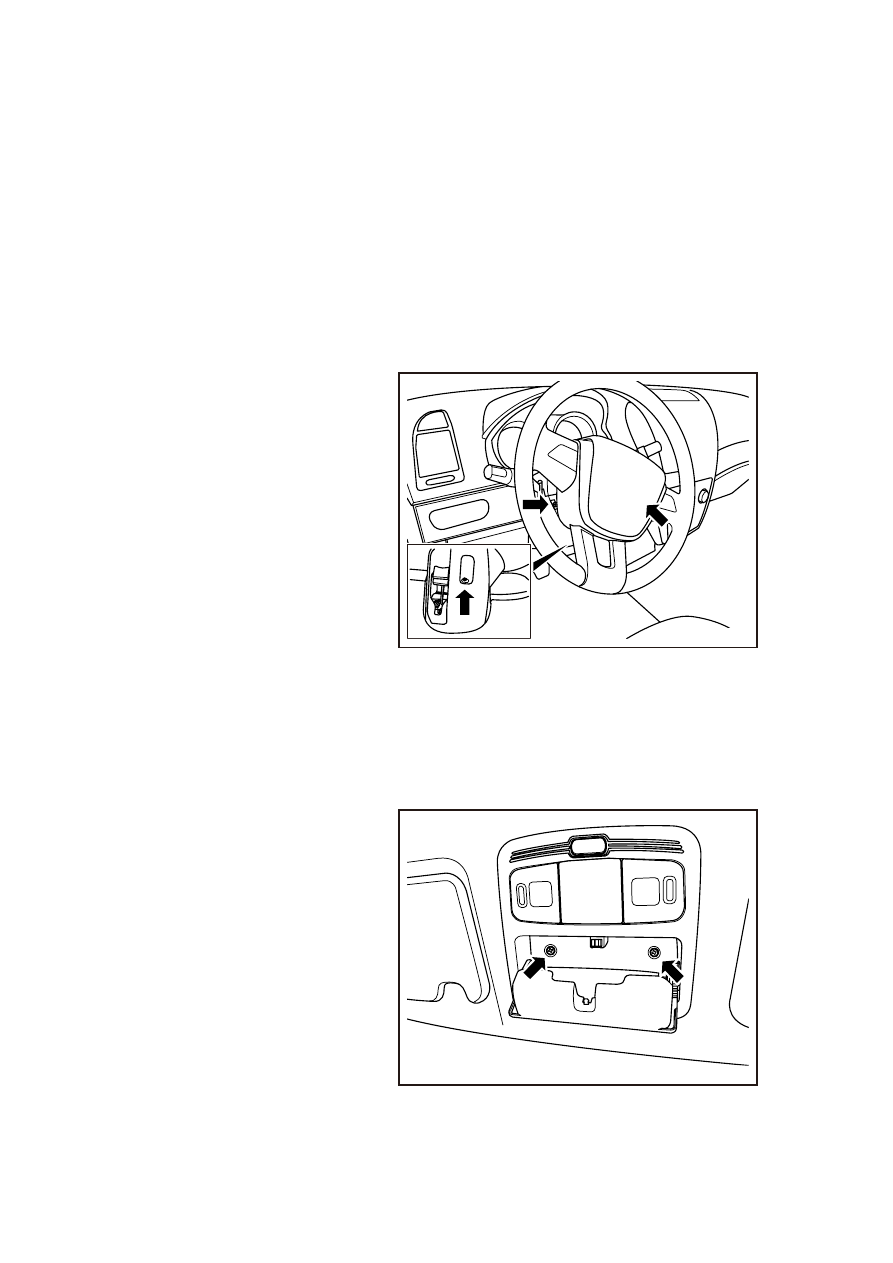

11.4.8.12 Mechanical steering column assembly replacement

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Rotated steering disc to make front wheel in the front of it.

2.  Disconnect the battery negative cable. Refer to 2.11.8.1 battery cable

disconnection/connection procedures.

Notes:

Wait at least 90 s after disconnecting
the battery cable to prevent the airbag
and the seat safety belt pre-tensioner
from being started.

3.  Dismantle the steering wheel.

Refer to 7.3.6.3 Replacement of
Steering Wheel.

4.  Dismantle upper and lower

protective plates of mechanical
steering pipe column assembly.

5.  For removal of the clock spring,

see 9.2.7.3 Replacement of Clock
Spring.

NL11-0233b

6.  For dismantlement of light combination switch, see 11.3.8.1 Replacement of Light

Combination Switch.

7.  For dismantlement of the wiper and washer switches, see 11.5.8.9 Replacement of Wiper and

Washer Switches.

8. Remove instrument panel. Refer to 12.8.3.1 Instrument Panel Replacement.

9.  Remove 2 Fixing Nuts 1 of the

pipe separation bracket for the
mechanical steering column.

10.  Dsimantle 1 connecting bolt 2 of

mechanical steering column
assembly pipe bracket and
horizontal beam.

11.  Dismantle lock cylinder 3 of

ignition switch

12.  Dismantle 4 fixing bolt 4 of

mechanical steering column and
intermediate shaft

13.  Take out mechanical steering

pipe column.

NL11-0237b

2152

Installation procedure:

1.  Install mechanical steering pipe

column.

2.  Install and tighten fixing bolt 4

between mechanical steering
column pipe and middle shaft.

Torque:25 Nm (Metric) 18.5 lb-ft
(English system)

3.  Install connecting bolt 2 between

mechanical steering pipe column
assembly pipe bracket and
horizontal beam, and tighten it.

Torque: 25 Nm (Metric) 18.5 lb-ft
(English system)

4.  Install 2 fixing nut 1 of pipe

separation bracket of mechanical
steering pipe column assembly.

Torque: 25Nm (Metric) 18.5lb-ft
(English system)

5.  Install Ignition Lock Cylinder 3.

6.  Install the instrument panel.

7.  Install the wiper and washer

switch.

8.  Install the combination light

switch.

(9)  Install the clock spring

10.  Install mechanical steering pipe

column asembly upper and lower
protective plate.

11.  Assemble steering wheel

12.  Connect the battery negative

cable.

NL11-0237b



2153



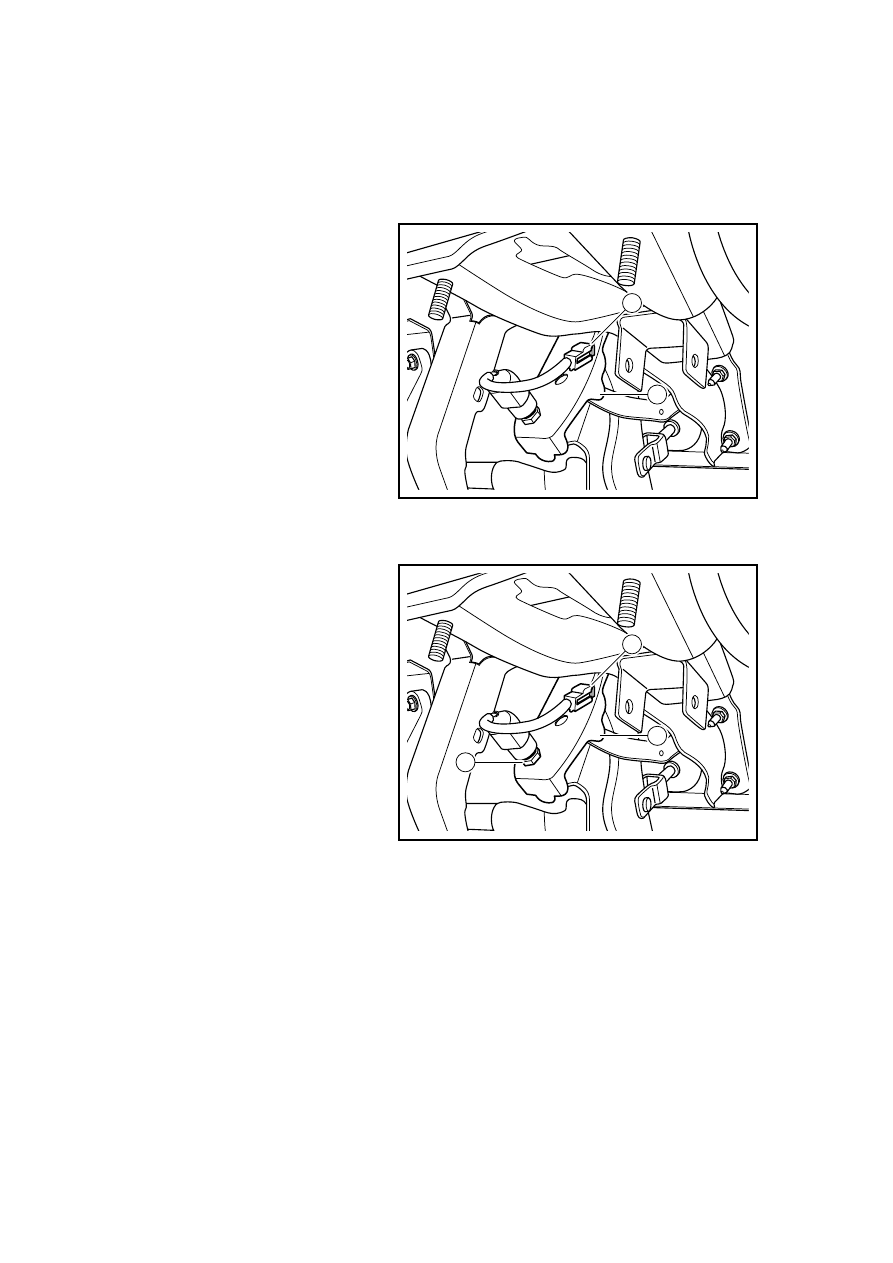

11.4.8.13 Replacement of brake lamp switch

Dismantlement procedure

Warning!

Warning: refer to warning on battery
disconnection in warnings and
precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Disconnect brake lamp switch

wire harness connector.

3.  Loosen locknut, rotate switch and

dismantle it from brake pedal
support 2.

2

1

NL11-0287b

Installation procedure:

1.  Rotate the locking nuts of brake

lamp switch to the top position.

2.  Press the brake pedal to the end.

3.  Screw brake lamp switch into

mounting screw hole2.

Notes:

Do not thoroughly screw.

4.  Slowly release the brake pedal

until the brake lamp switch
contact points are fully pressed in
because of the reaction from
brake pedal.

5.  Tighten Locking Nut 3.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

6.  Connect harness connector 1 of

the brake lamp switch.

7.  Connect the battery negative

cable.

2

1

NL11-0288b

3

11.4.8.14 Replacement of side steering lamp

See 11.4.8.1 replacement of electric rearview mirror.
