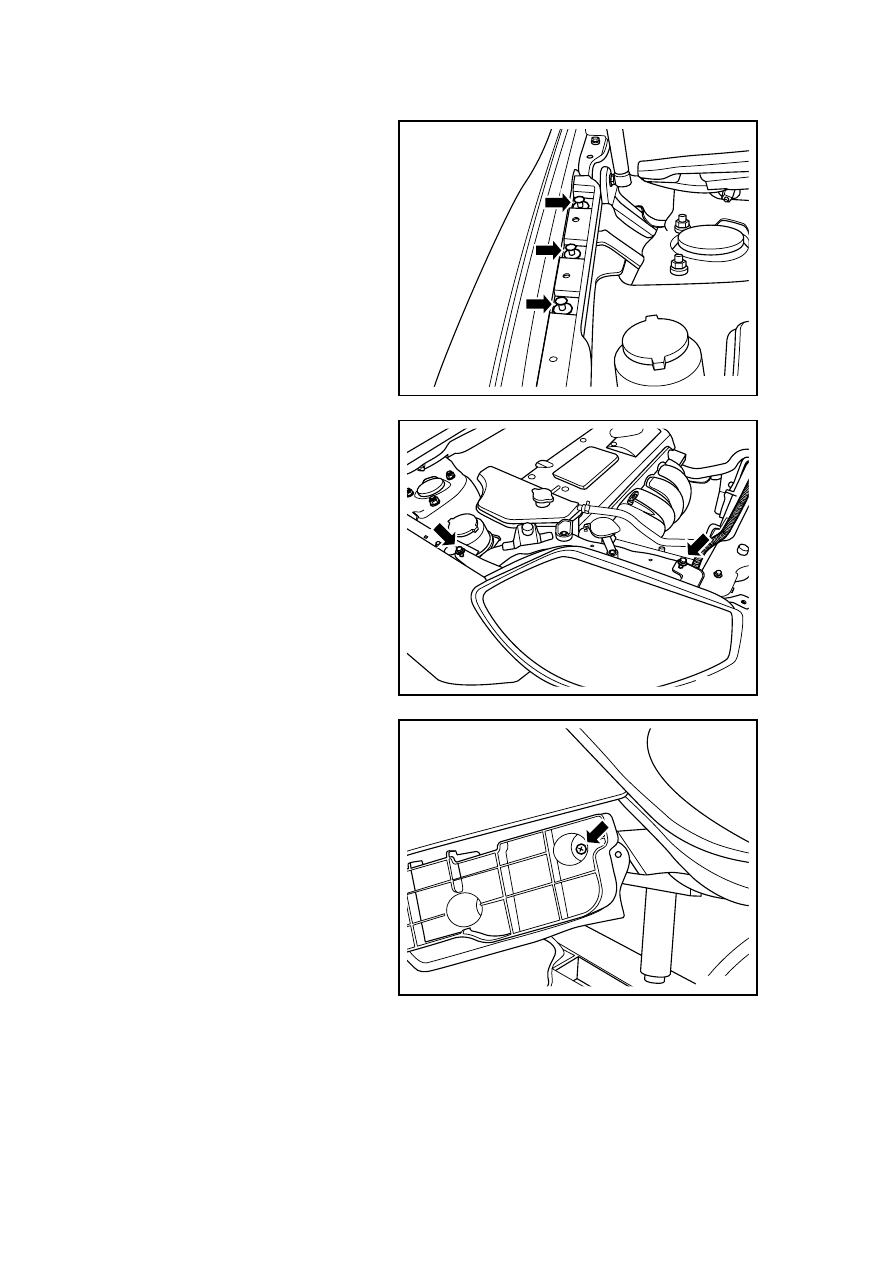

5.  Remove the fixing buckle for the

front fender lining plate trim
panel and the upper trim panel.

NL11-0263b

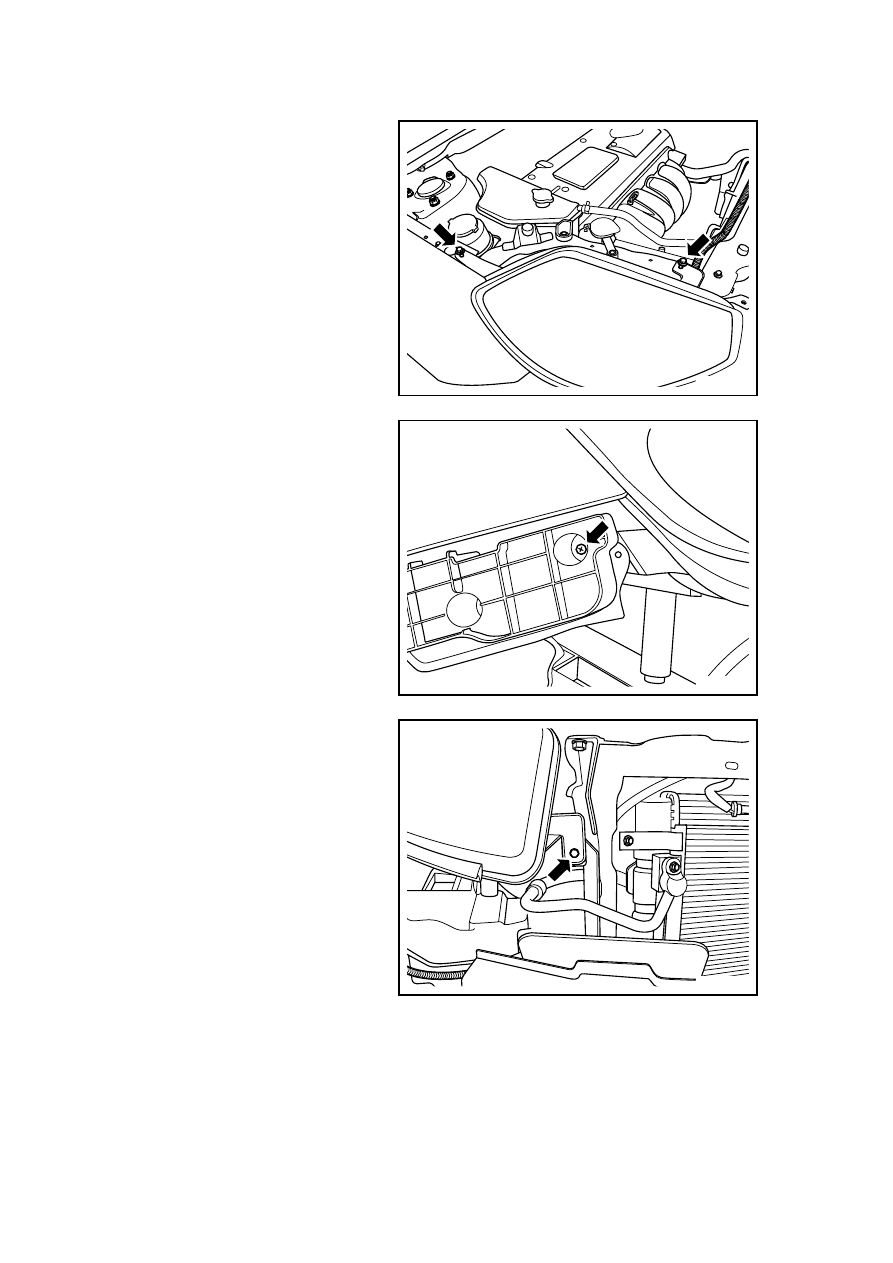

6.  Dismantle the upper fixing bolts

of headlamp assembly.

NL11-0264b

7.  Remove the side fixing screw for

the headlight assembly.

NL11-0265b

2139

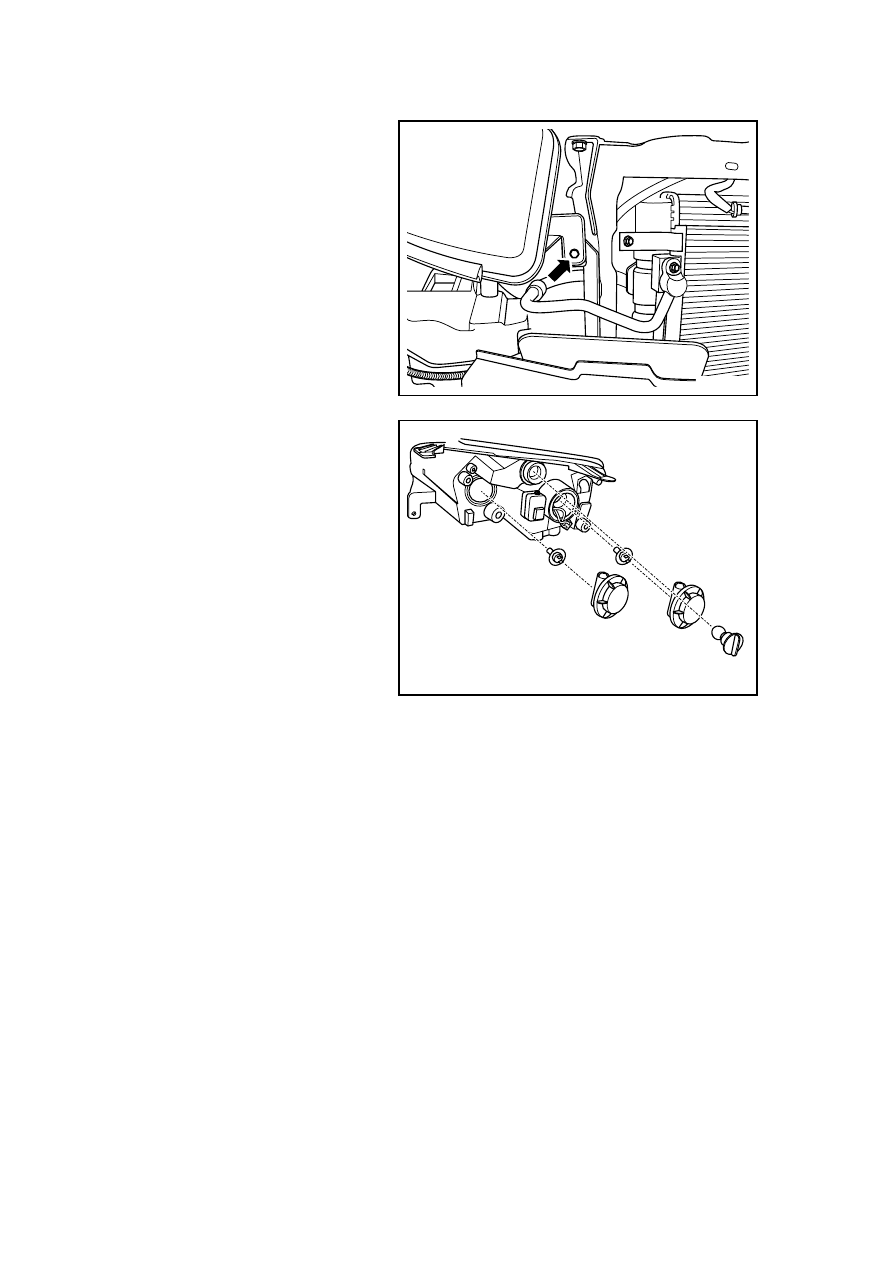

8.  Remove the fixing bolt on the

front of the headlight.

9. Dismantle

the

headlight

assembly.

NL11-0266b

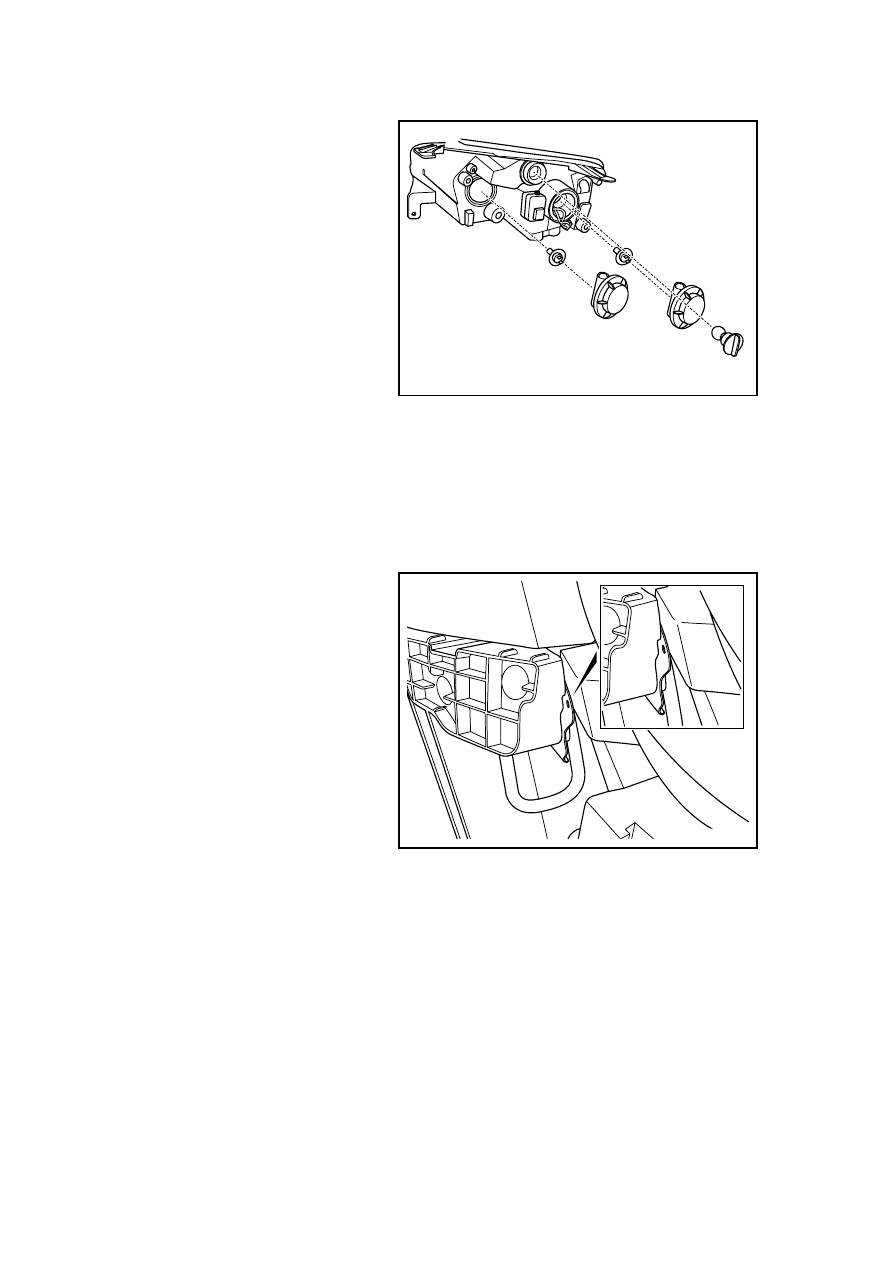

10.  Loose the bulb cover of

headlamp.

11.  Disconnect the bulb connector of

headlamp.

12.  Dismantle the headlamp bulb.

NL11-0267b

2140

Installation procedure:

Warning!

Refer to "warning on halogen bulb" in
"warnings and precautions".

1.  Install the headlamp bulb.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.
When the lamp is turned on, the skin
grease or moisture on the bulb may
cause the bulb explode. If the bulb
contact with any one of the above, use
alcohol or appropriate

Clean through degreaser and dry the
bulb.

2.  Connect the headlamp bulb

connector.

3.  Tighten the headlamp bulb cover.

NL11-0267b

4.  When installing headlamp, pay

attention to align with limit hole
of headlamp.

NL11-0268b

2141

5.  Install the upper fixing bolts of

headlamp.

Torque:8.8Nm(Metric)
6.5lb-ft(English system)

NL11-0269b

6.  Install and tighten the side fixing

screw for the headlight.

Torque:8.8Nm(Metric)
6.5lb-ft(English system)

NL11-0265b

7.  Install and tighten the front fixing

bolt for the headlight.

Torque: 8.8Nm (Metric) 6.5 lb-ft
(English system)

NL11-0266b
