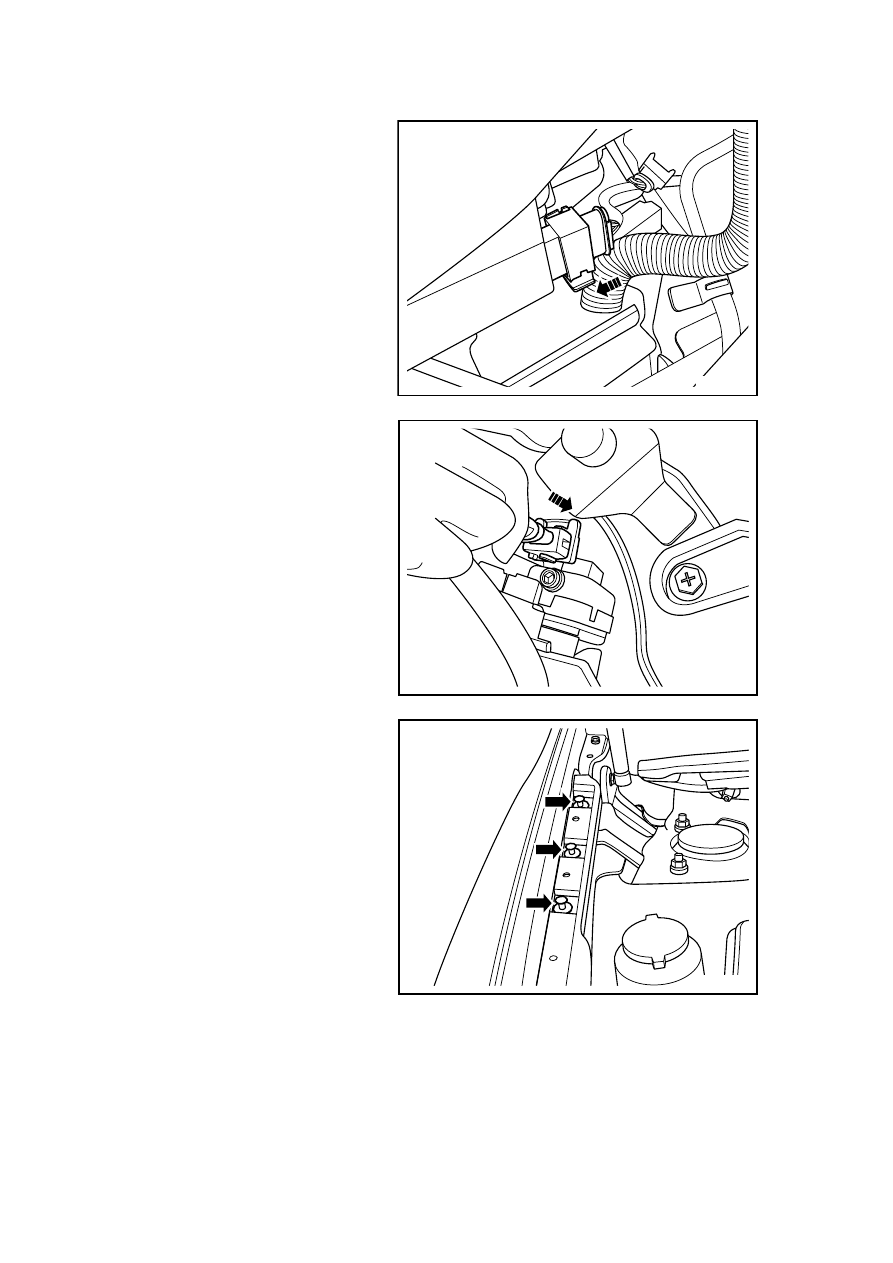

8.  Connect the headlight assembly

lower electrical wire harness
connector and press into
connector bayonet lock.

NL11-0270b

9.  Connect the upper harness

connector of the headlight.

NL11-0271b

10.  Install front fender bushing

trimming plate and press fixing
buckle.

11.  Install front bumper.

12.  Connect the battery negative

cable.

Notes:

Adjust the headlamps harness after
installation.

Notes:

The method for replacing the front
position lamp and the front steering
signal lamp is the same as that for
replacing the headlamp; and the
replacement procedure refers to
"replacement of headlamp".

NL11-0263b

2143

11.4.8.8 Replacement of rear combination lamp

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of lower

trimming plate of rear column,
refer to 12.9.1.5 replacement of
lower trimming plate of rear
column.

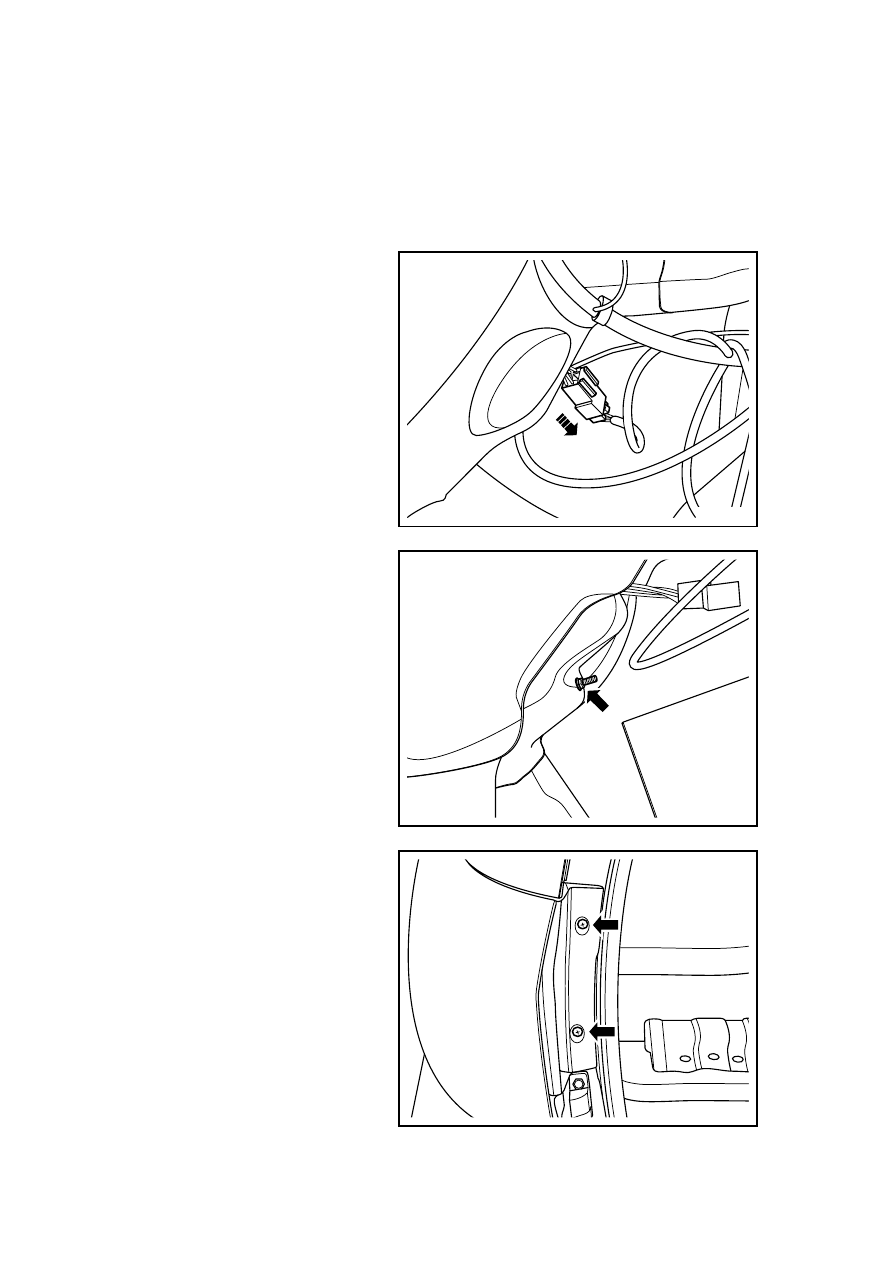

3.  Disconnect the rear combination

lamp harness connector.

NL11-0272b

4.  Dismantle fixing nut inside rear

combined lamp.

NL11-0273b

5.  Remove the external fixing bolt

for the rear assembled lamp.

6.  Remove the assembled lamp.

NL11-0274b

2144

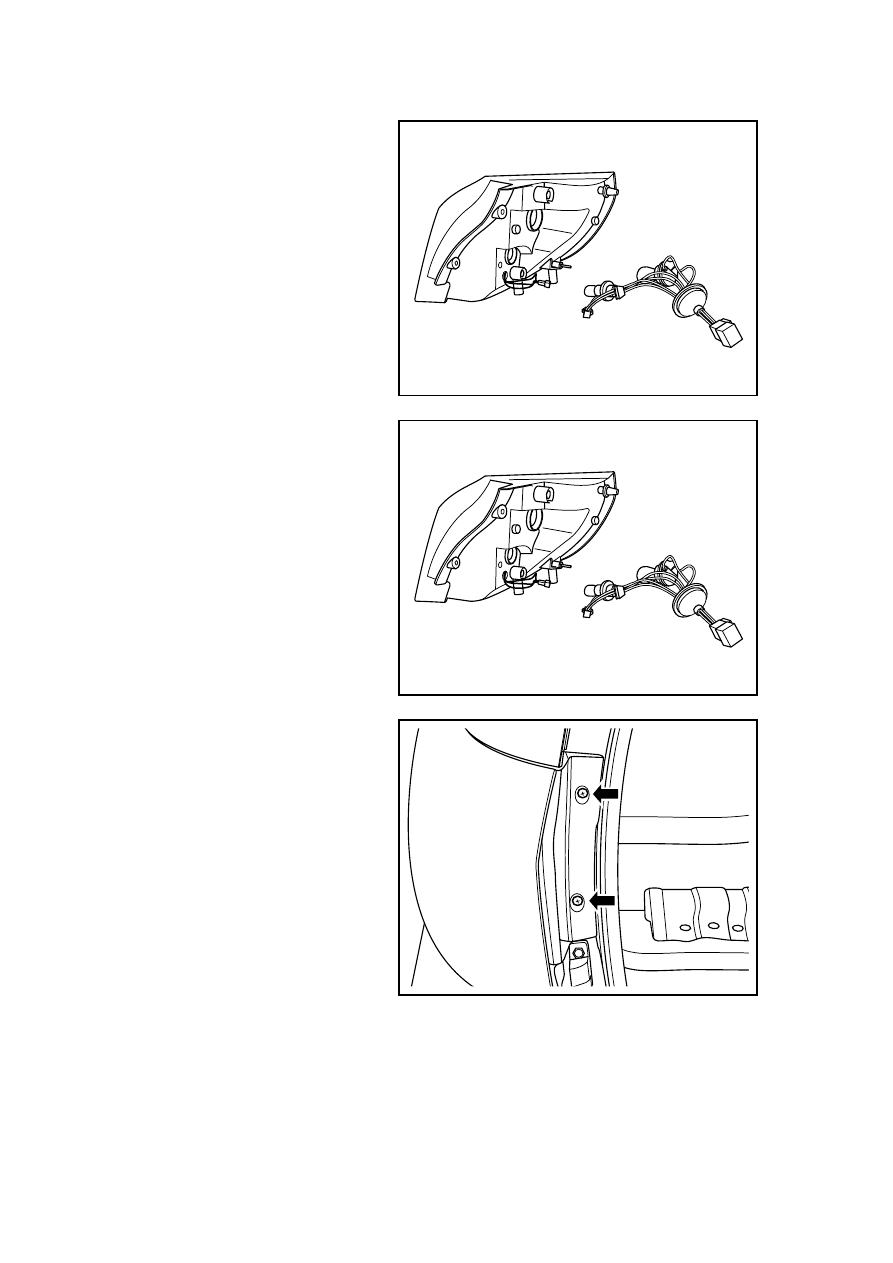

7.  Unscrew the back cover of the

rear assembled lamp and
dismantle the bulb.

NL11-0275b

Installation procedure:

1.  Assemble bulb into rear

combined lamp assembly.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.
When the lamp is turned on, the skin
grease or moisture on the bulb may
cause the bulb explode. If the bulb
contacts with grease or moisture, clean
the bulb with alcohol or an appropriate
cleaning agent and dry the bulb.

NL11-0275b

2.  Install rear combined lamp

assembly and tighten external
fixing screw.

Torque: 3Nm (Metric system) 2.2lb-ft
(English system)

NL11-0274b

2145

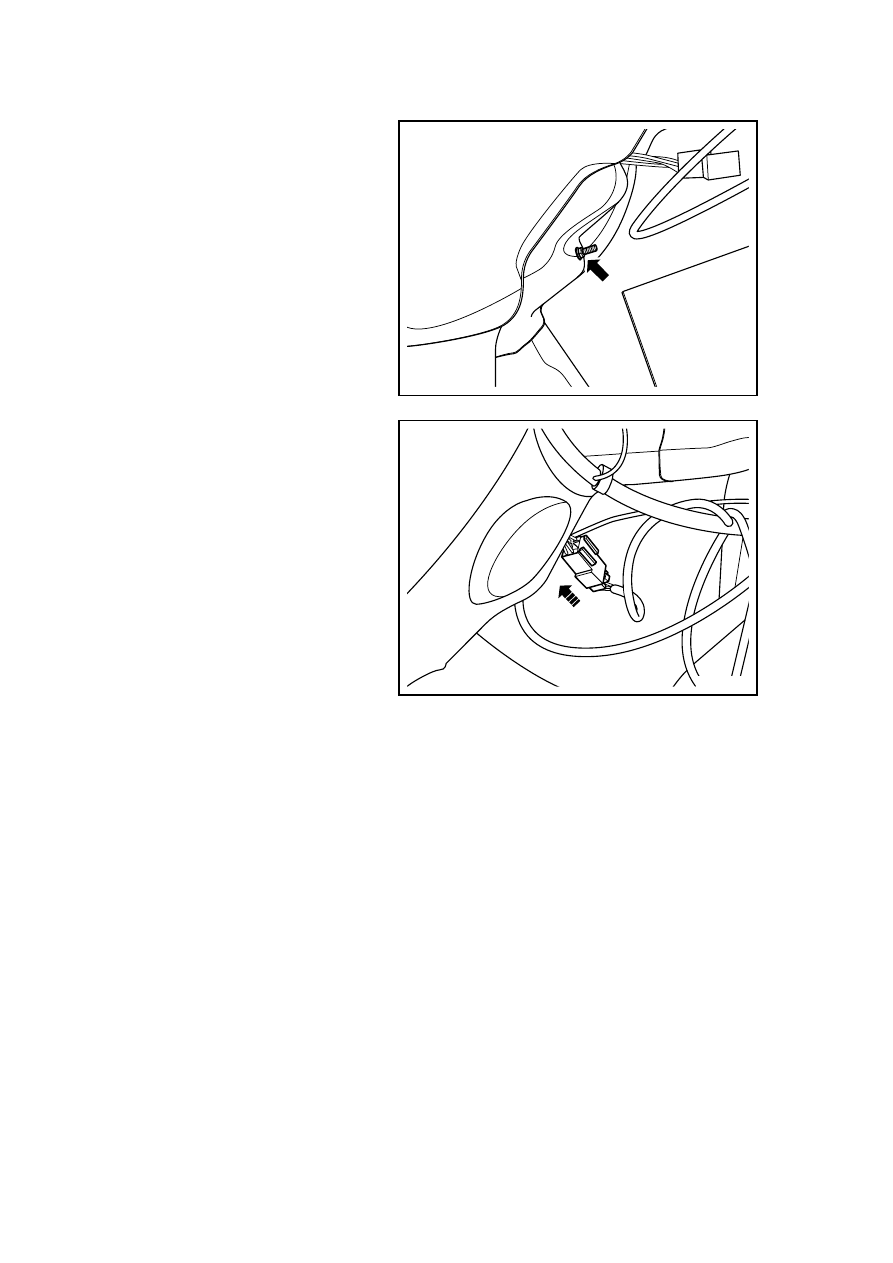

3.  Install fixing nut inside rear

combined lamp.

Torque: 3Nm (Metric system) 2.2lb-ft
(English system)

NL11-0273b

4.  Connect the harness connector

for the rear combination lamp
assembly.

5.  Install the rear column lower trim

panel.

6.  Connect the battery negative

cable.

7.  If you want to only replace the

rear assembled bulb, you may
directly open the rear assembled
lamp decorative cover.

NL11-0276b
