11.4.8.9 Replacement of rear license lamp

Dismantlement procedure

Warning!

Warning: refer to "warning on battery
disconnection" in "warnings and
precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of back door

inner trimming plate, refer to
12.9.1.10 Replacement of back
door trimming plate.

NL11-0277b

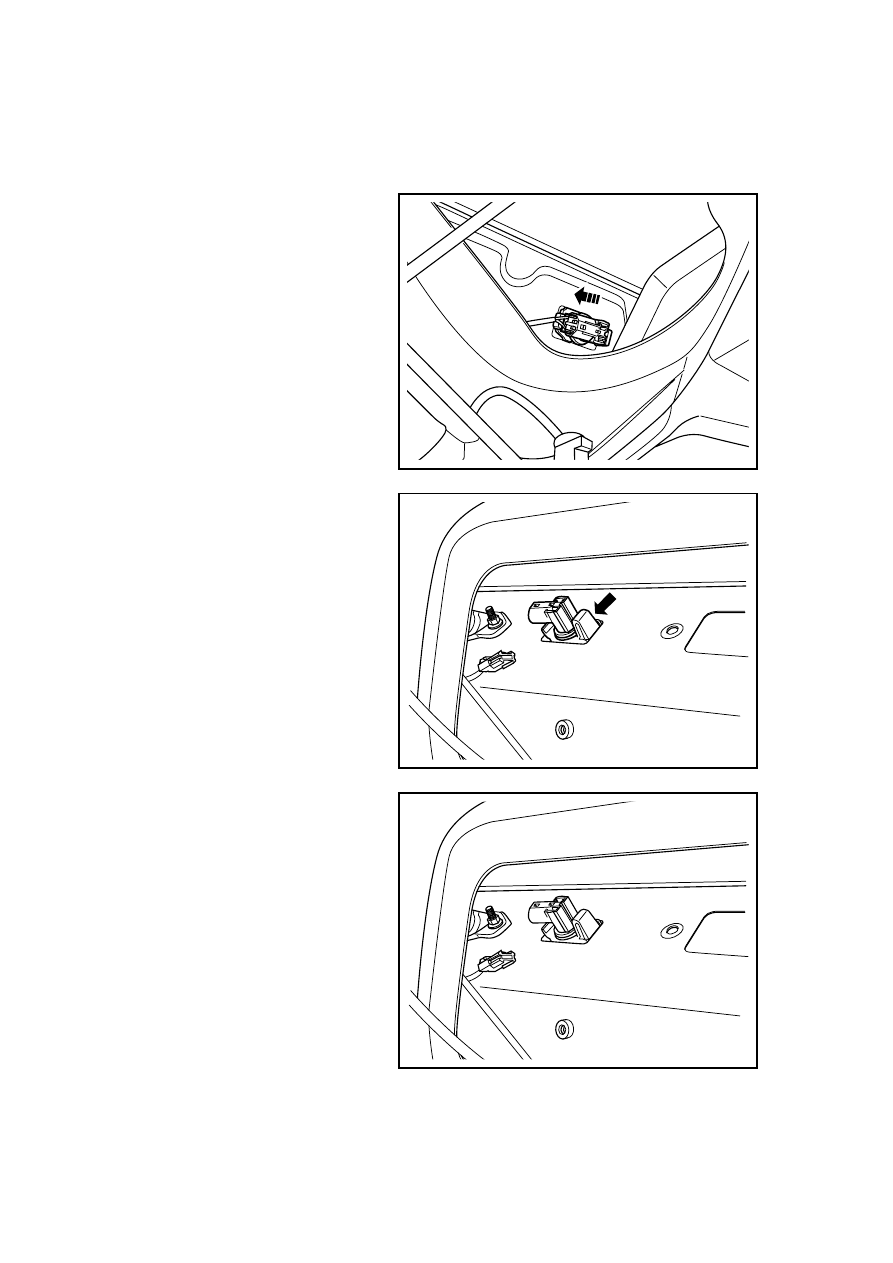

3.  Disconnect license lamp harness

connector.

4.  For dismantling of back door

trimming strip, refer to 12.10.1.5
Replacement of back door
trimming strip.

5.  Remove the license plate lamp by

pressing and holding the
clamping tongue of the license
plate lamp.

6.  Unscrew the bulb from the

license plate lamp assembly.

NL11-0278b

Installation procedure:

1.  Install the license lamp bulb.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.
When the lamp is turned on, the skin
grease or moisture on the bulb may
cause

Bulb explodes. If the bulb contacts
with grease or moisture, clean the bulb
with alcohol or an appropriate
cleaning agent and dry the bulb.

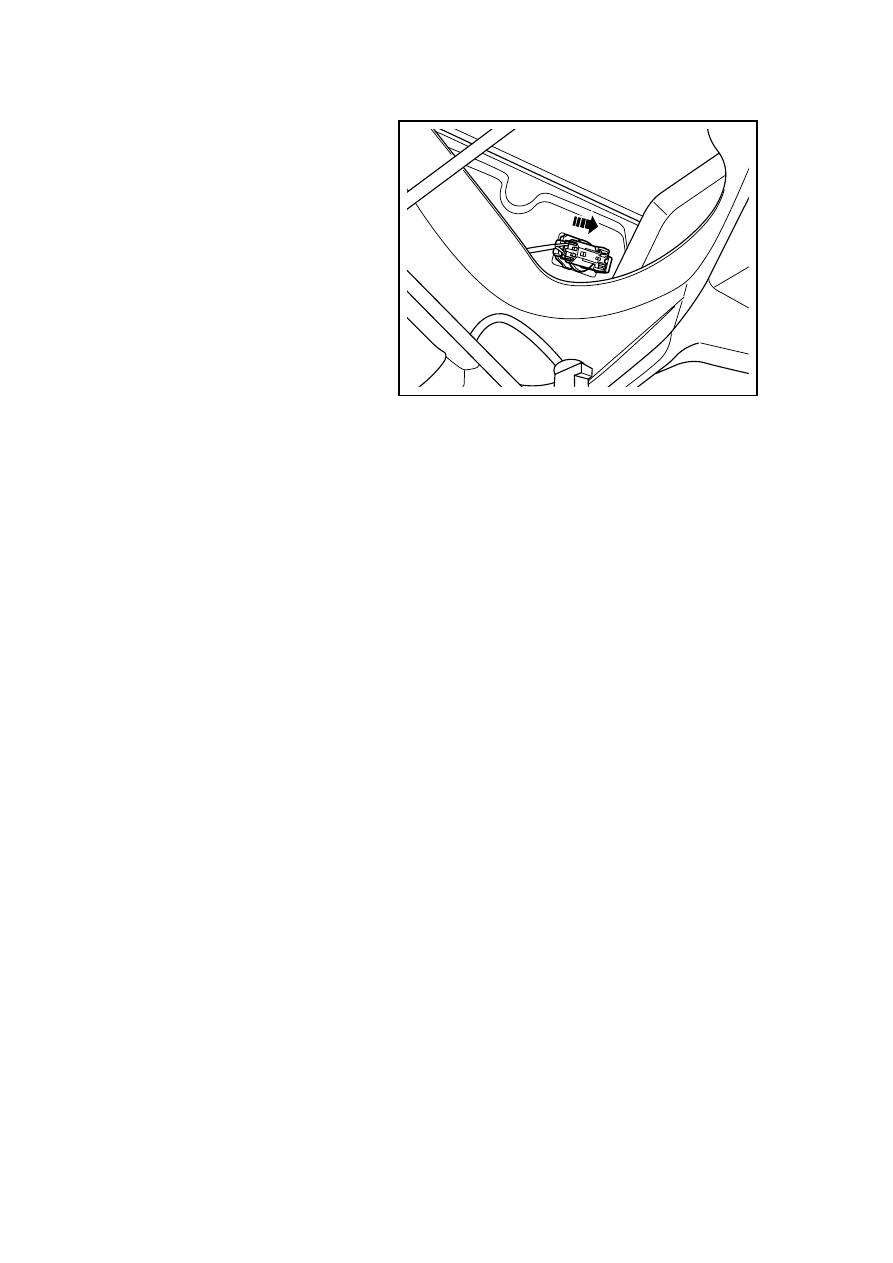

2.  Press licence lamp into mounting

hole of luggage compartment.

NL11-0279b

2147

3.  Install back door trimming strip.

4.  Connect the license lamp harness

connector.

5.  Assembled back door internal

trim panel

6.  Connect the battery negative

cable.

NL11-0280b



2148



11.4.8.10 Door lamp replacement

Dismantlement procedure

Warning!

Warning: refer to "warning on battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Dismantle the front door interior

trim panel. Refer to12.9.1.7
replacement of front door interior
trim panel.

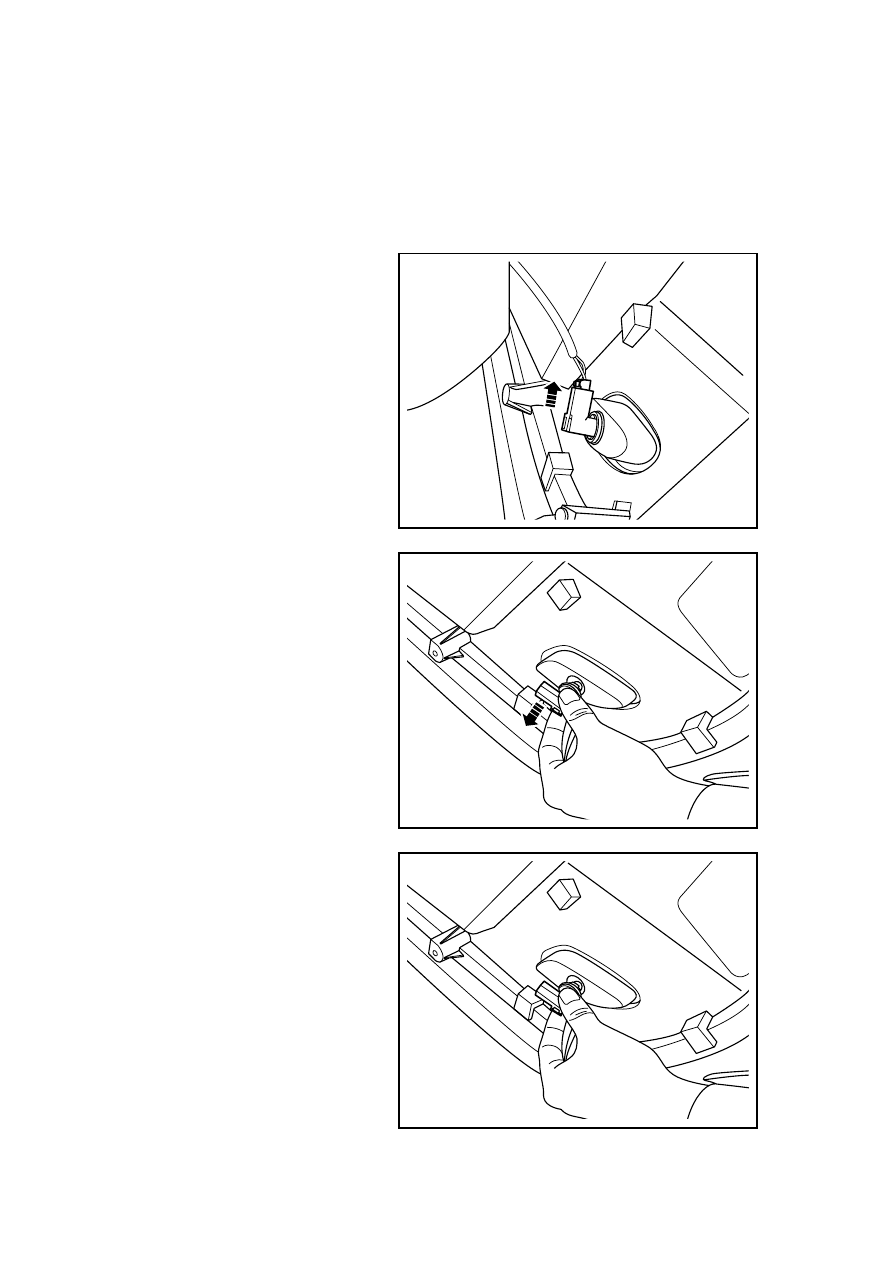

3.  Dismantle door lamp wire

harness connector.

NL11-0281b

4.  Screw out the door lamp bulb.

NL11-0282b

Installation procedure:

1. Install

door

bulb.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.
When the lamp is turned on, the skin
grease or moisture on the bulb may
cause the bulb explode. If the bulb
contacts with grease or moisture, clean
the bulb with alcohol or an appropriate
cleaning agent and dry the bulb.

NL11-0283b

2149

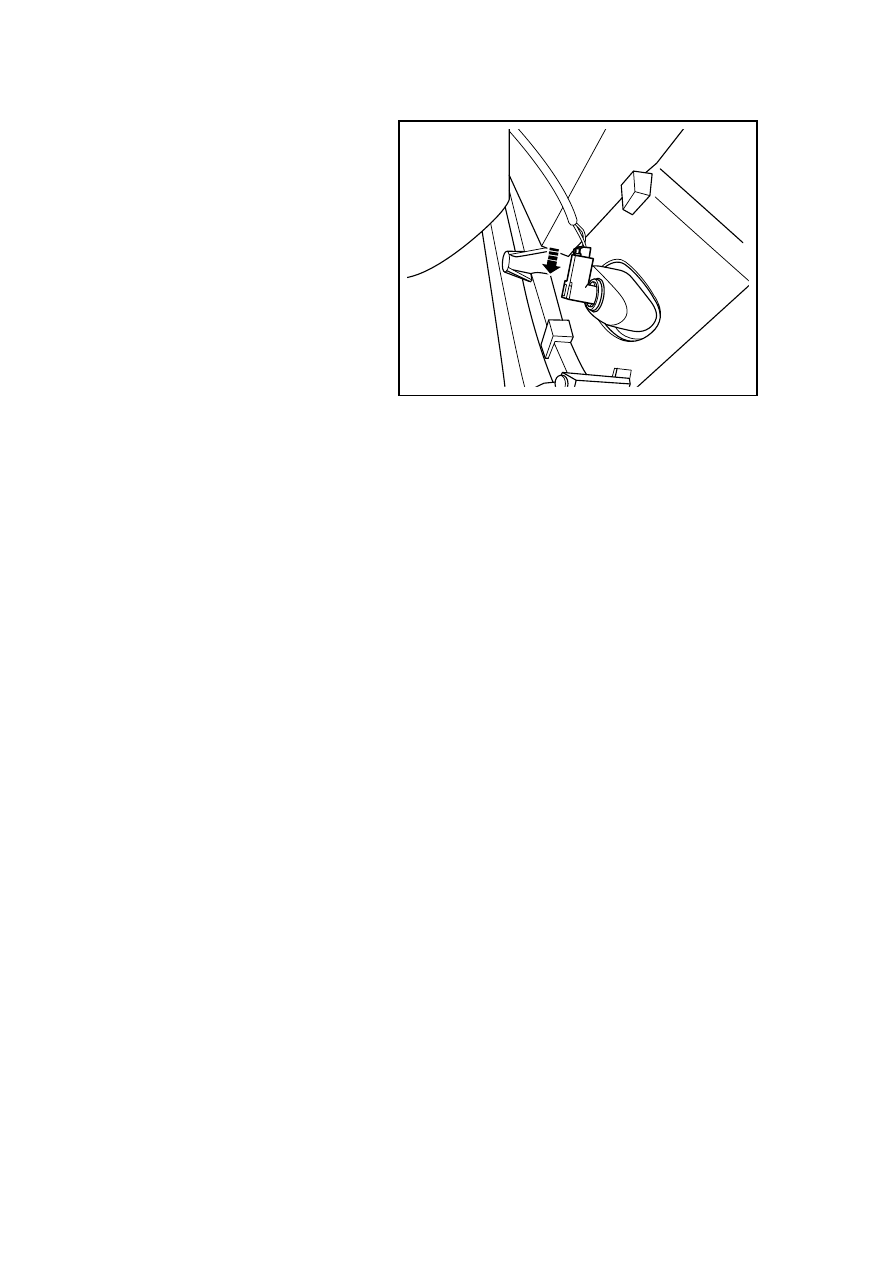

2.  Connect door lamp wire harness

connector.

3.  Install the front door interior trim

panel.

4.  Connect the battery negative

cable.

NL11-0284b



2150
