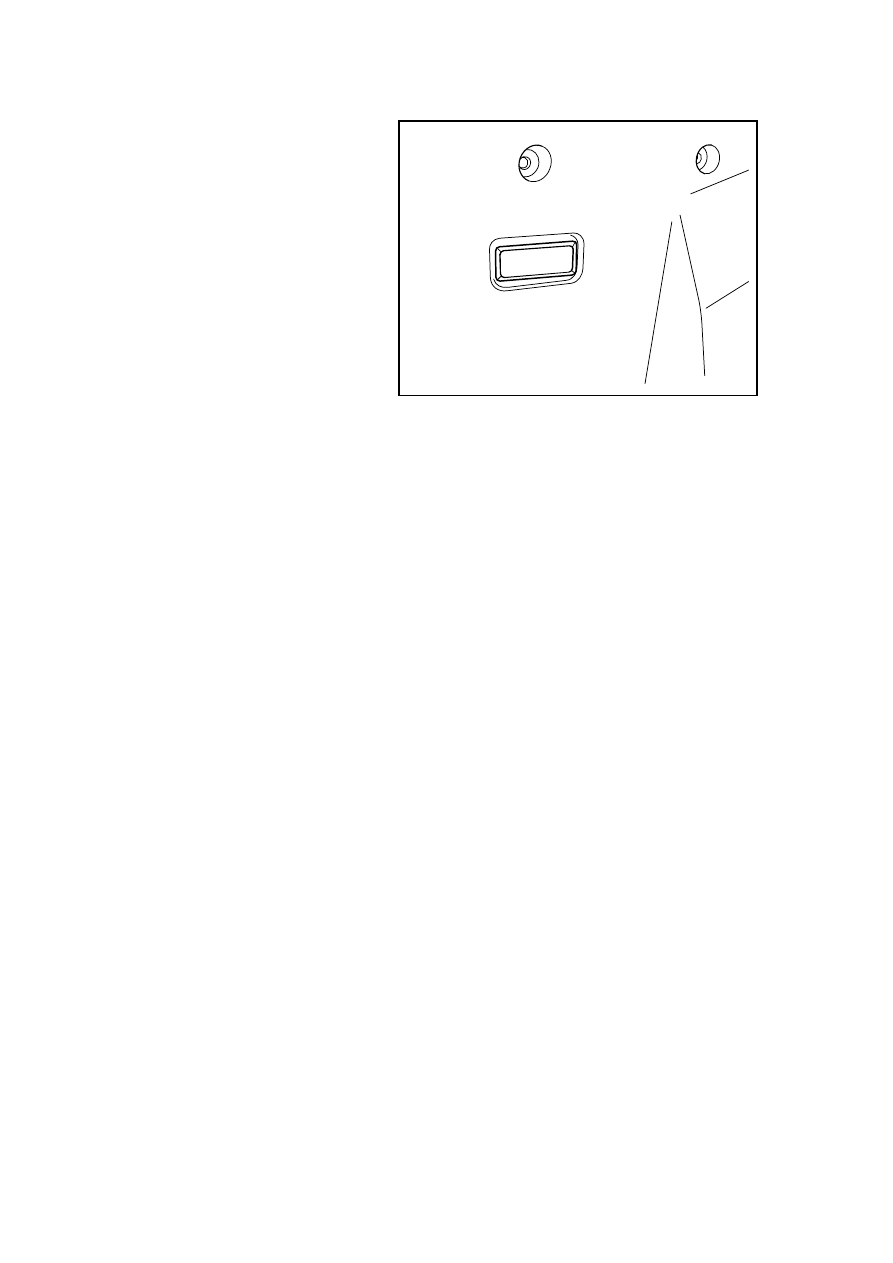

2.  Install boot lamp.

NL11-0248b

2131

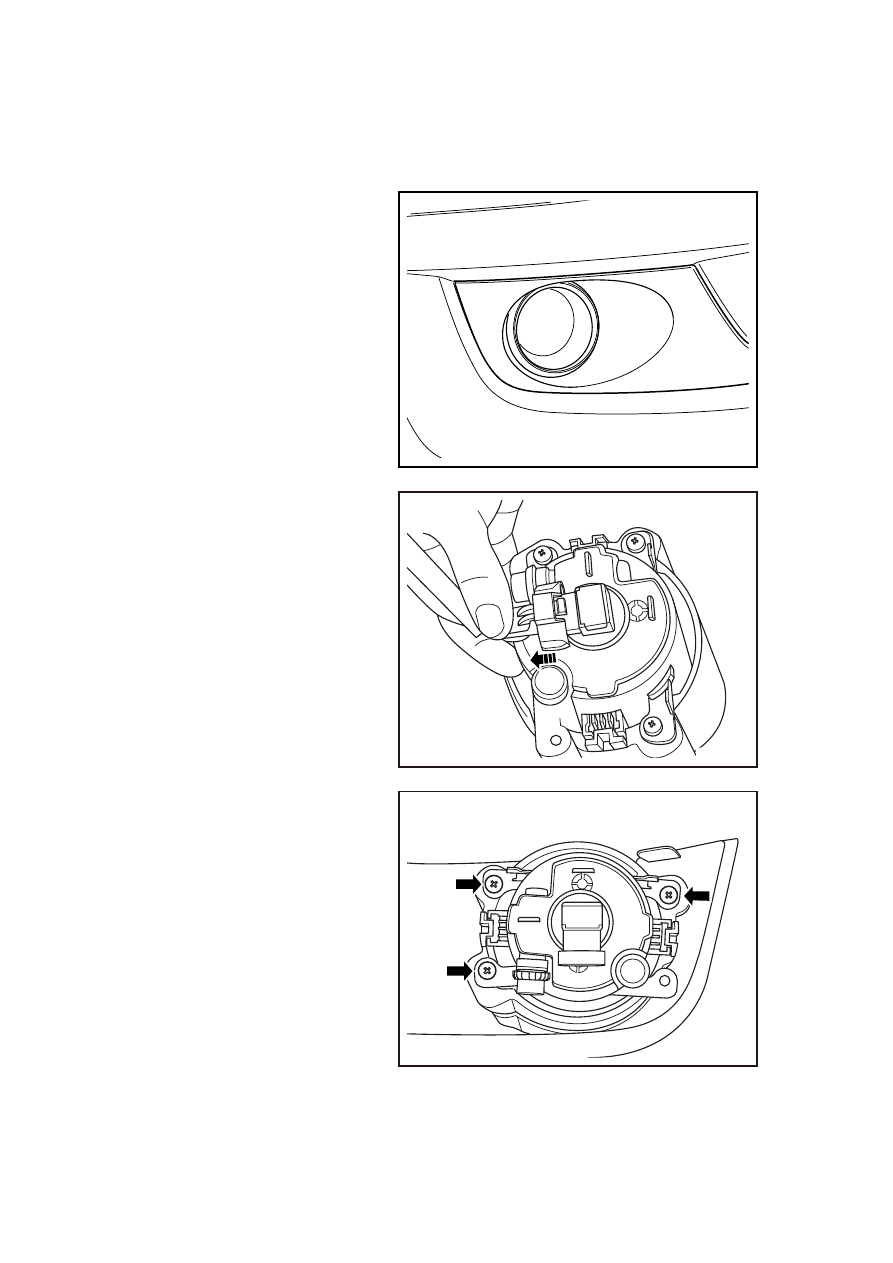

11.3.8.4 Replacement of front fog lamp

Dismantlement procedure

Warning!

Warning: refer to warning on battery
disconnection in warnings and
precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

NL11-0249b

2.  For dismantling of lower

protective plate of engine, refer to
12.10.1.8 left and right protective
plate at the bottom of engine.

Replacement

3.  Disconnect the fog lamp

assembly harness connector.

NL11-0250b

4.  Remove the fixing bolts of fog

lamp.

5.  Remove the fog lamp assembly.

6.  Loosen and remove the bulb from

the fog lamp assembly.

NL11-0251b

2132

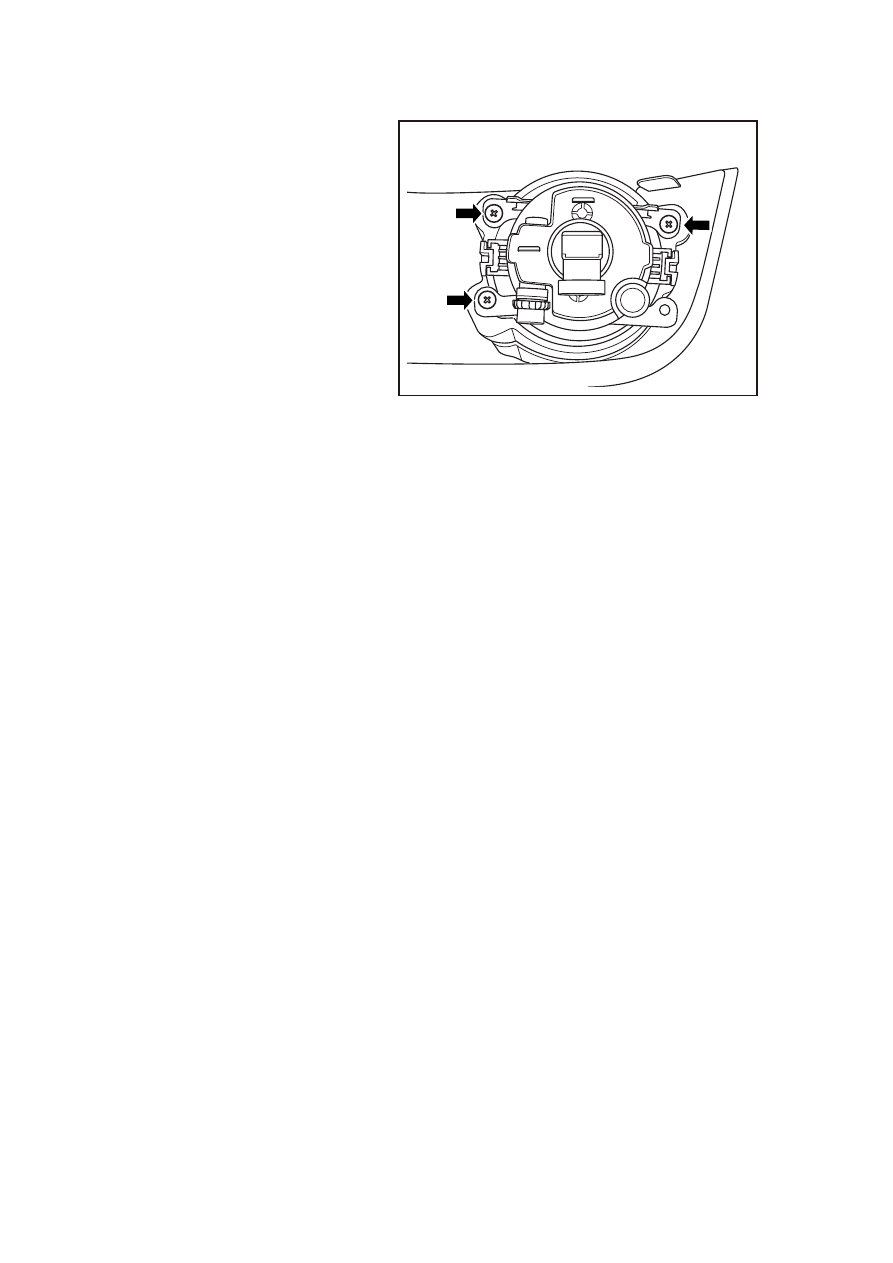

Installation procedure:

1.  Insert the replaced bulb and

tighten the fog lamp assembly.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.

When the lamp is turned on, the grease
or moisture on the bulb may cause the
bulb explode. If the bulb contacts with
grease or moisture, clean the bulb with
alcohol or an appropriate cleaning
agent and dry the bulb.

2.  Tighten fog lamp bolt.

Torque:5.5Nm(Metric) 4lb-ft(English
system)

3.  Connect the fog lamp assembly

harness connector.

4.  Install the engine bottom guard

plate.

5.  Connect the battery negative

cable.

NL11-0251b



2133

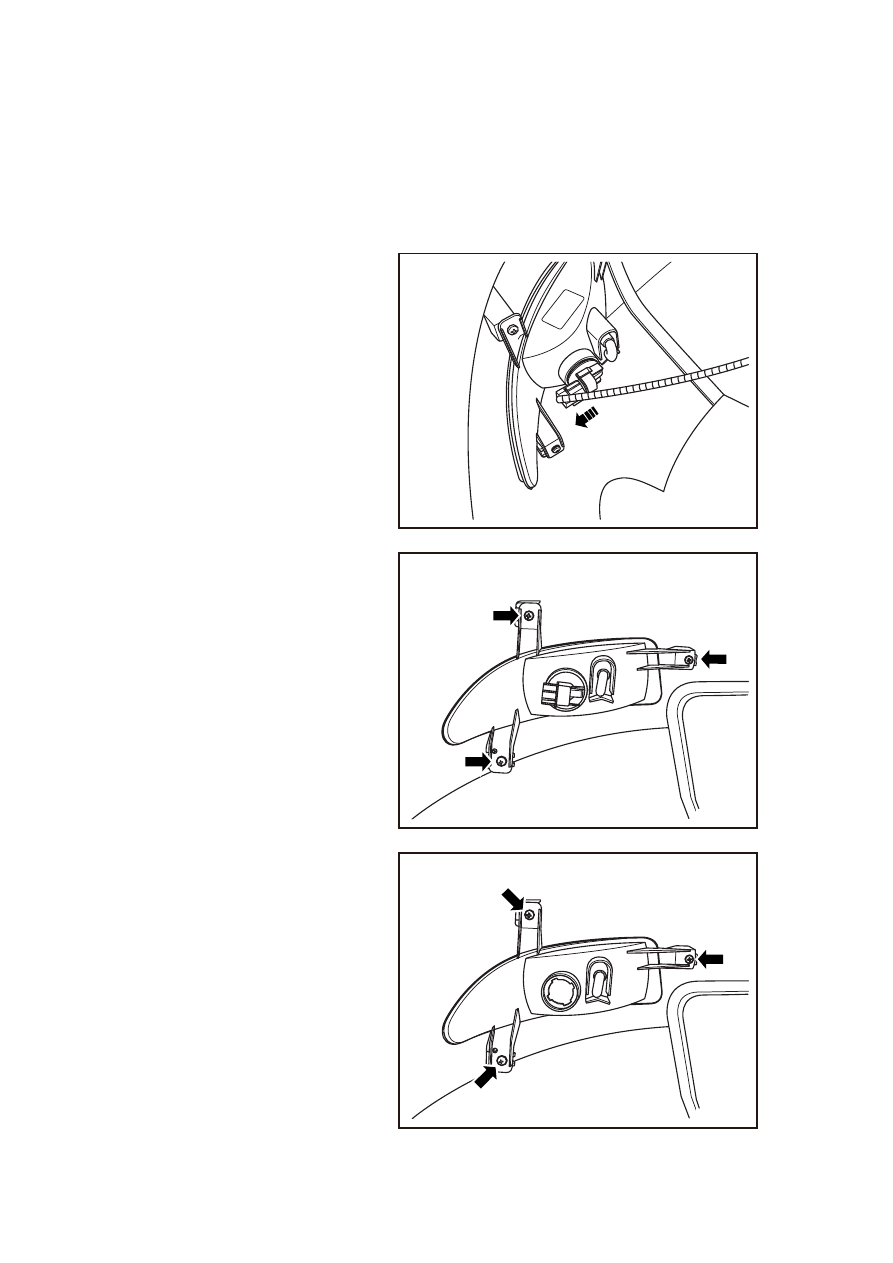

11.4.8.5 Replacement of rear fog lamp

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Disconnect the battery negative

electrode cable. Refer to 2.11.8.1
Battery Disconnection.

2.  Dismantle the rear bumper. Refer

to 12.4.3.3 Replacement of Rear
Bumper.

3.  Disconnect the rear fog lamp

harness connector

NL11-0252b

4.  Dismantle screw used for fixing

of rear fog lamp.

5.  Screw out the bulb.

NL11-0253b

Installation procedure:

1.  Install and tighten rear fog lamp

fixing screw.

Notes:

Avoid contacting the bulb or having it
get in contact with any wet item.
When the lamp is turned on, the skin
grease or moisture on the bulb may
cause the lamp

Bulb explodes. If the bulb contacts
with grease or moisture, clean the bulb
with alcohol or an appropriate
cleaning agent and dry the bulb.

NL11-0254b
