(g)  Ignition switch turn to OFF.

(h).  Measure the resistance between terminals No.3 / No.6 of connector IP01 and the body ground respectively

with a multimeter.

Standard Resistance: Less than 1 Ω

Confirm whether the measured value is accorded with the standard.









3

Check brake fluid fluid sensor .

A.    Disconnect the harness connector of the brake fluid level sensor.

B.    Measure the resistance between 2 terminals of the brake fluid level sensor with the universal meter.

Standard resistant value: infinity

C．  Confirm if the resistance conforms to standard value.









4

Check brake fluid level sensor harness.



(a)  Disconnect combination instrument  harness

connector IP02.

(b)  Use multimeter to measure resistance between

IP02 terminal 9 and CA20 terminal 1.

(c)  Use multimeter to measure resistance between

CA20 terminal 2 and vehicle grounding.

Standard Resistance: Less than 1 Ω

Confirm if the resistance conforms to standard value.

NL06-1017b

IP02 组合仪表线束连接器2

16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18

9



Replace brake fluid level sensor, refer to 6. 4. 5 .
7 brake fluid

Check fuse, repair or replace harness

Yes

No

Yes

No

IP02 combination instrument

harness connector2



1555






NL06-1018b

1

2

CA20 制动液液位传感器线束连接器

1

2











5

Replace combination instrument ,

(a)  Replace the combination instrument and refer to 11.6.7.1 Replacement of Combination Instrument

Assembly.

(b)  Confirm the repair is completed.











6

The system is normal.

Repair or replace the harness.

Yes

No

Next

CA20 brake fluid level fluid harness connector



1556




6.4.5 Dismantle and installation

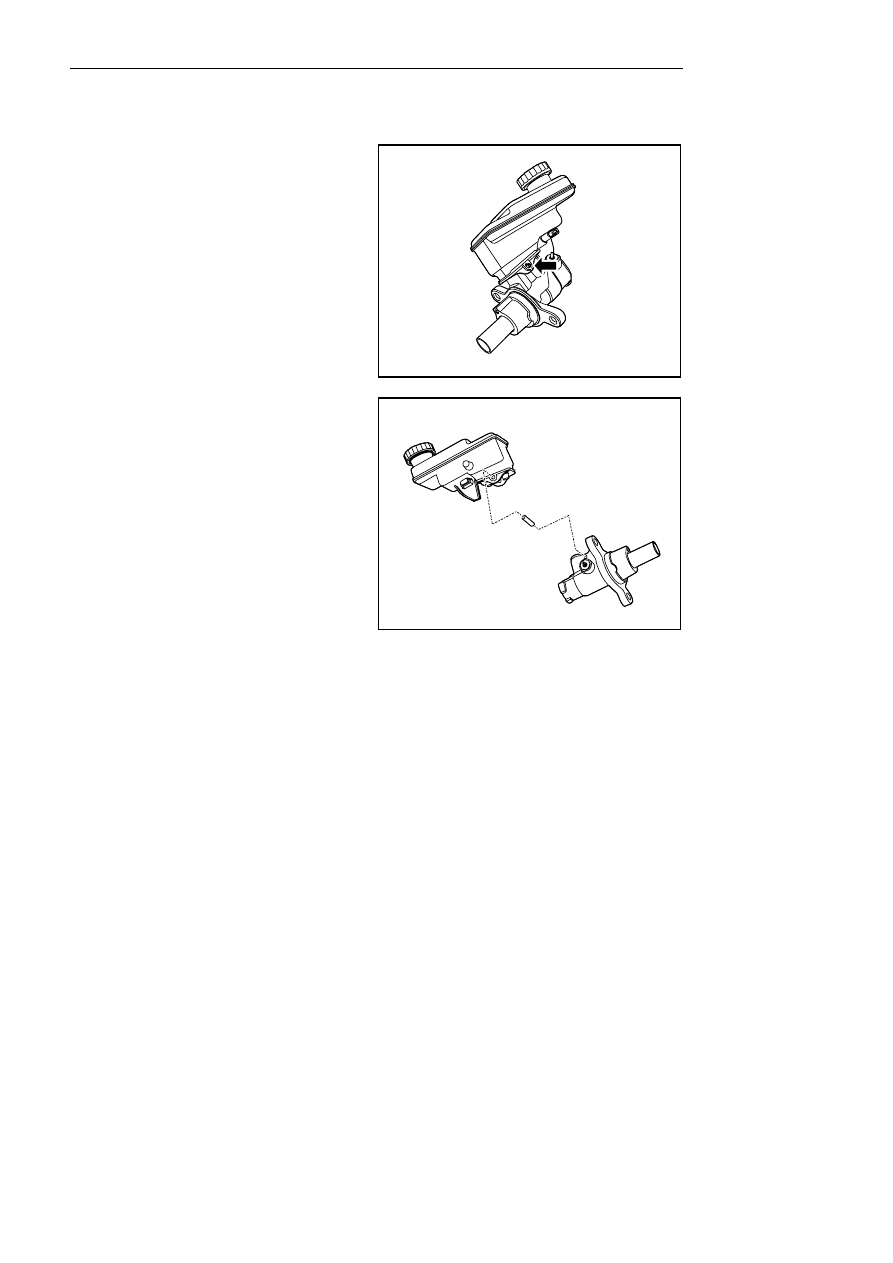

6.4.5. 1 Brake master pump fluid reservoir replacement

Dismantle procedure

1.   For dismantling of brake main pump, refer to

6.4.5.2 Replacement of brake main pump.

2.    Take out connecting pin of brake main pump and

fluid reservoir, and dismantle fluid reservoir from
brake main pump, and replace its sealing
element.



NL06-0028b



Installation procedure:

1.   Lubricate sealing element of fluid reservoir by

using clean brake fluid.

2.    Install lubricated sealing element into brake main

pump.

3.   Install fluid reservoir to brake main pump, and

install connecting pin.

4.    Install brake main pump with fluid reservoir.

NL06-0029b





1557

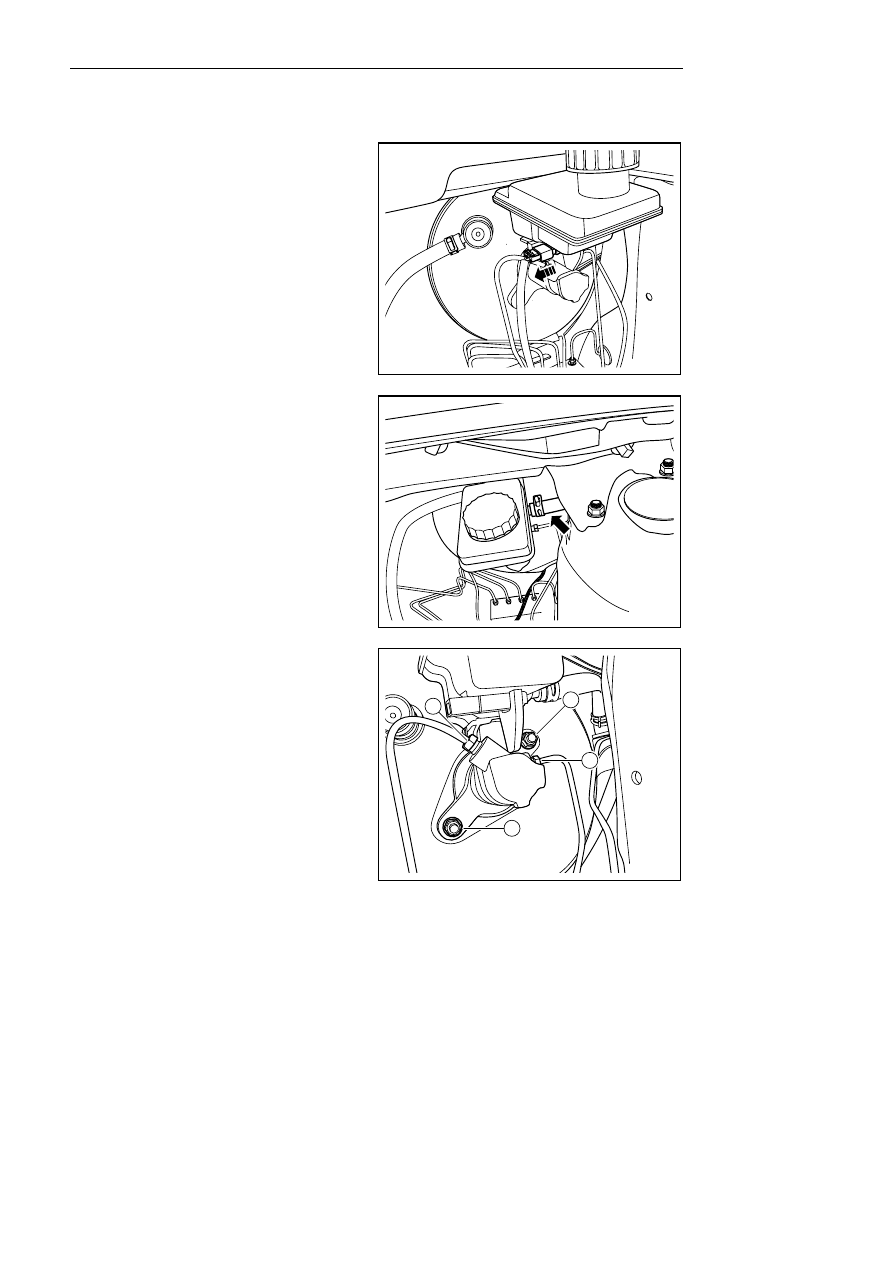

6.4.5.2 Brake master pump replacement

Dismantle procedure

NL06-0030b



Warning!

Warning:

Refer to Warning for battery disconnection in warning
and precaution.

1.   Disconnect the battery negative cable. refer to

2.11.8.1 battery cable disconnection/connection
procedures .

2.   Discharge brake fluid

Notes:

See Important precaution  brake fluid affected for
paint and electrical part in warnings and precaution .

3.  Disconnect brake fluid level sensor harness

connector.

4.   Release the clamp for the hose from the clutch

master cylinder to fluid reservoir and Take out
the hose from the fluid reservoir.

NL06-0031b



5.    Remove nut 1 of the brake oil pipe connector.

6.    Block the brake line opening to prevent the loss

of and contamination by the brake fluid.

7.   Remove 2 Fixing Nuts 2 for the master brake

cylinder.

8.   Dismantle the brake master cylinder with fluid

reservoir and place on a clean table.

2

2

1

1

NL06-0032b



1558
