6.3.5 Dismantle and installation

6.3.5.1 Brake pad replacement —rear

Dismantle procedure

NL06-0011b



Warning!

See Warnings for vehicle lifting in warnings and
precaution.

See Warnings for brake dust in warnings and
precaution.

1.    Release parking brake.

2.    For lifting vehicle see 1.3 lifting vehicles.

Notes:

In order to keep the wheels balanced, mark the
position of the hub with respect to the hub before
dismantling the tires.

3.   For dismantling of rear wheel, refer to 4.4.5.1

Replacement of wheels.

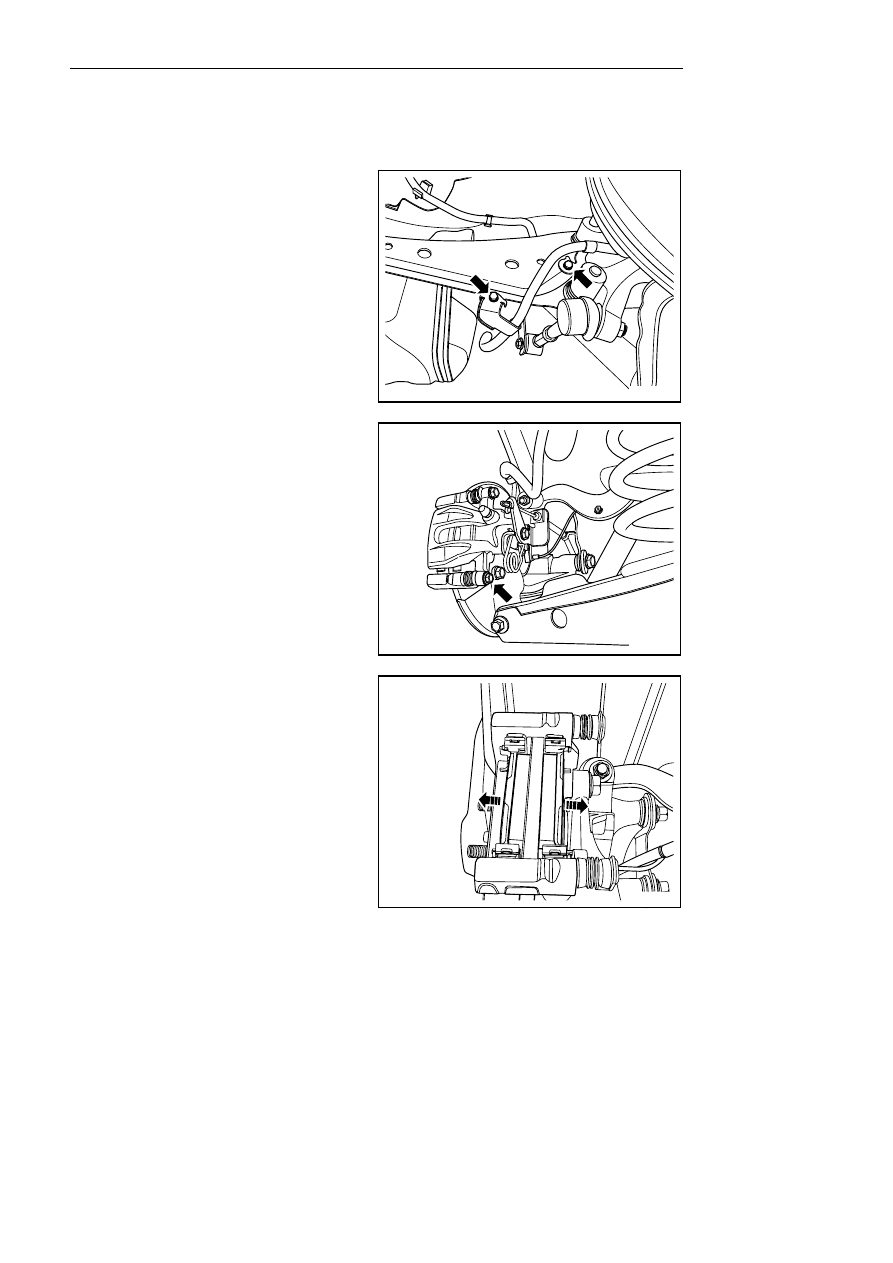

4.    Dismantle fixing bolt of parking brake cable.

5.    Remove the upper and lower assembled bolts for

the brake caliper.

NL06-0012b



6.    Turn the brake caliper upwards.

7.    Dismantle the brake pad.



NL06-0013b



1539






8.    Check the brake pad.

Standard thickness: 10. 9mm (0 . 425in)

Min. thickness:2mm (0.078in)

If the brake pad lining is thinner than minimum value,
replace the rear brake pad.

Notes:

After replace brake pad, check worn condition of rear
brake disc.





NL06-0014b



Installation Procedure:

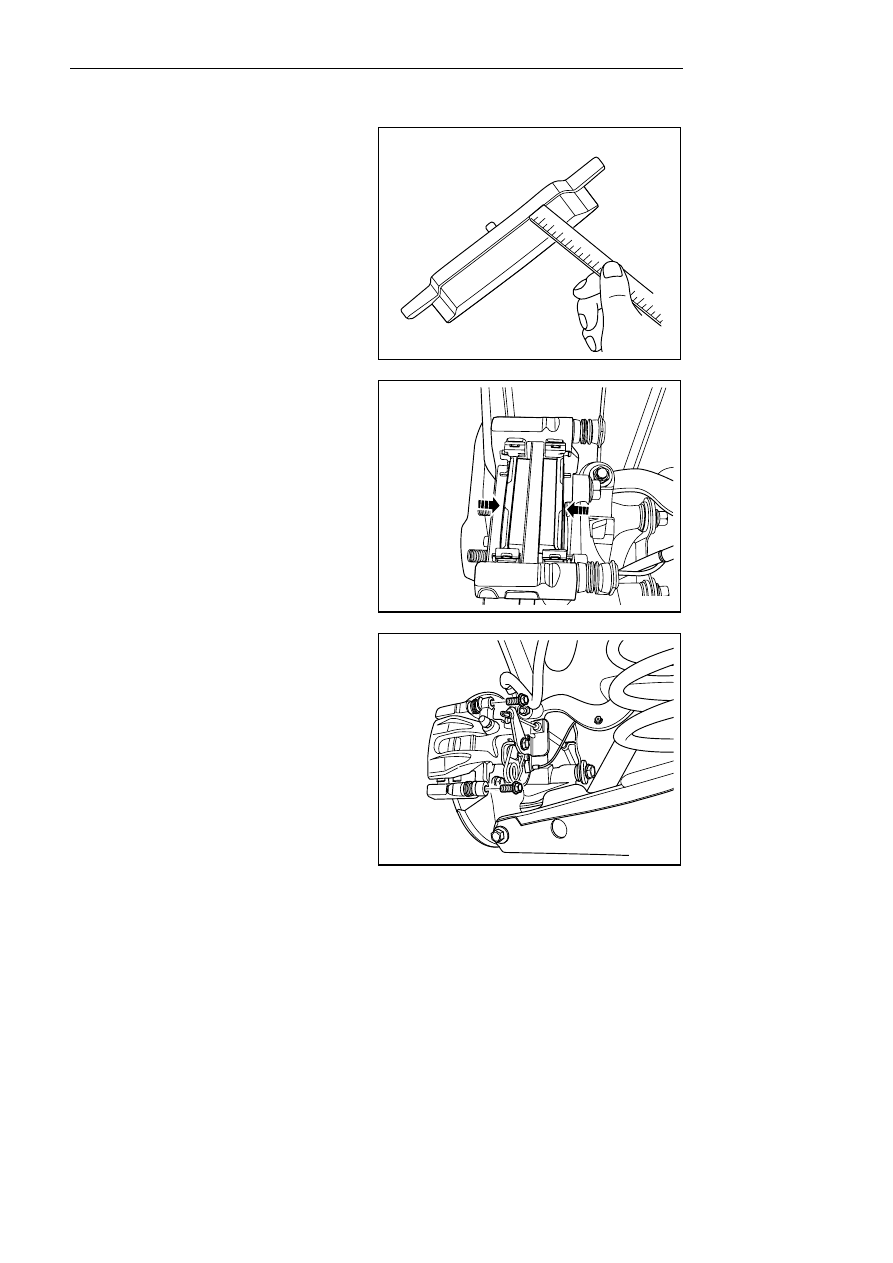

1.    Inspect thickness of brake pad friction lining

2.    Install brake pad into brake caliper.

NL06-0015b



3.    If necessary, use application tool to push piston.

Notes:

Be careful when pulling the brake caliper downward
and assembling the bolt at the lower end. Do not
damage the piston dustproof sealing element.

4.    Install brake caliper and tighten assembly bolt.

Torque:100Nm (Metric) 74 lb-ft (English system)

Notes:

Refer to fastener important precaution in the warning
and precaution

NL06-0016b



1540

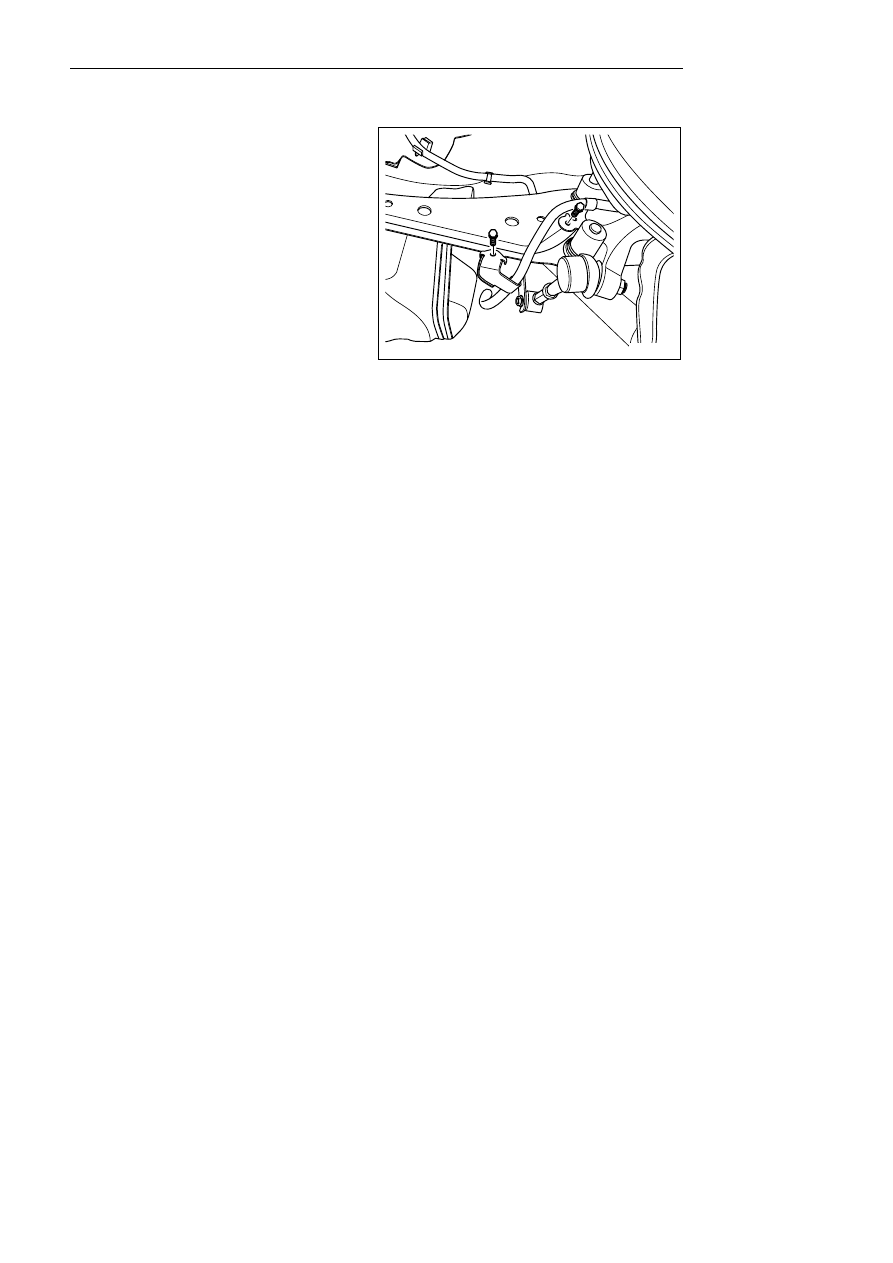

5.   Install the parking brake cable  fixing bolt.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)

Notes:

Refer to fastener important precaution in warnings and
precaution.

6.    Install the rear wheel aligning to the mark made

during dismantlement.

7.   Lower the vehicle.

Notes:

Similarly disassembly method of left/right rear brake
pad

NL06-0017b



1541




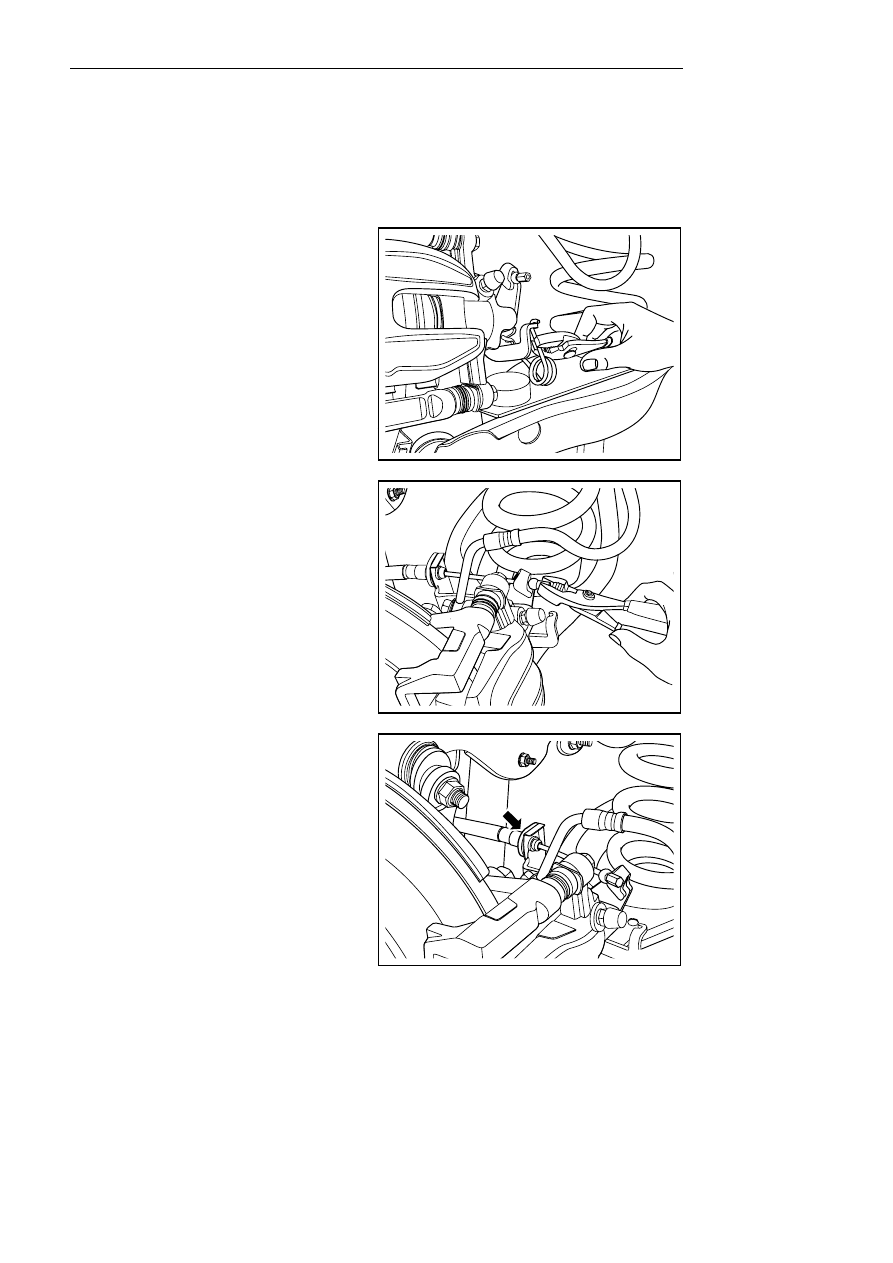

6.3.5.2 Brake caliper replacement —rear

Dismantle procedure

Warning!

See Warnings for vehicle lifting in warnings and precaution.

See important precaution for brake fluid affected paint and electrical parts in warnings and precaution.

1.    Release parking brake.

2.   For lifting vehicle, refer to 1.2 Inspection of

vehicle.

Notes:

In order to keep the wheels balanced, mark the
position of the hub with respect to the hub before
dismantling the tires.

3.  For dismantling of rear wheel, refer to 4.4.5.1

replacement of wheels.



NL06-0018b



4.   Loosen parking brake cable return spring from

rear brake caliper.

5.    Detach the parking brake cable.

NL06-0019b



6.  Remove the the parking brake cable fixing

cliping plate

NL06-0020b



1542
