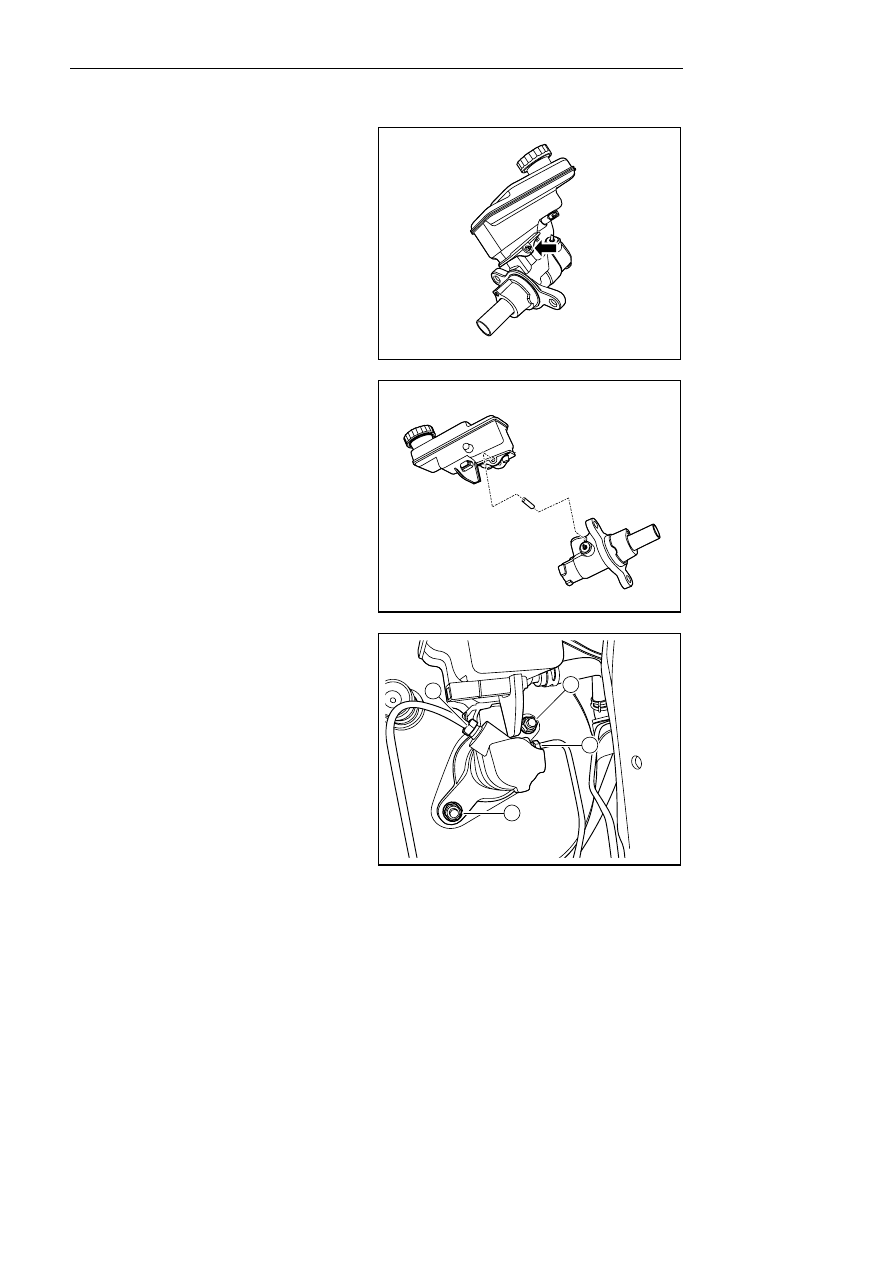

9.  Take out the connecting pin between the

reservoir and brake master cylinder to separate
the reservoir from the brake master cylinder.

10.   Dismantle brake main pump.



NL06-0028b



Installation Procedure:

1.    Install connecting pin of fluid reservoir and brake

main pump.

NL06-0029b



2.    Install brake main pump with fluid reservoir into

vacuum booster.

3.    Tighten fixing nut 1 of brake main pump.

Torque: 16Nm (Metric) 11. 8lb-ft (English system)

4.    Fix the hose of the clutch master cylinder to the

reservoir with the clamp and tighten 2 brake oil
pipe connector  Nuts 2.

Torque: 16Nm (Metric) 11. 8lb-ft (English system)

2

2

1

1

NL06-0032b



1559






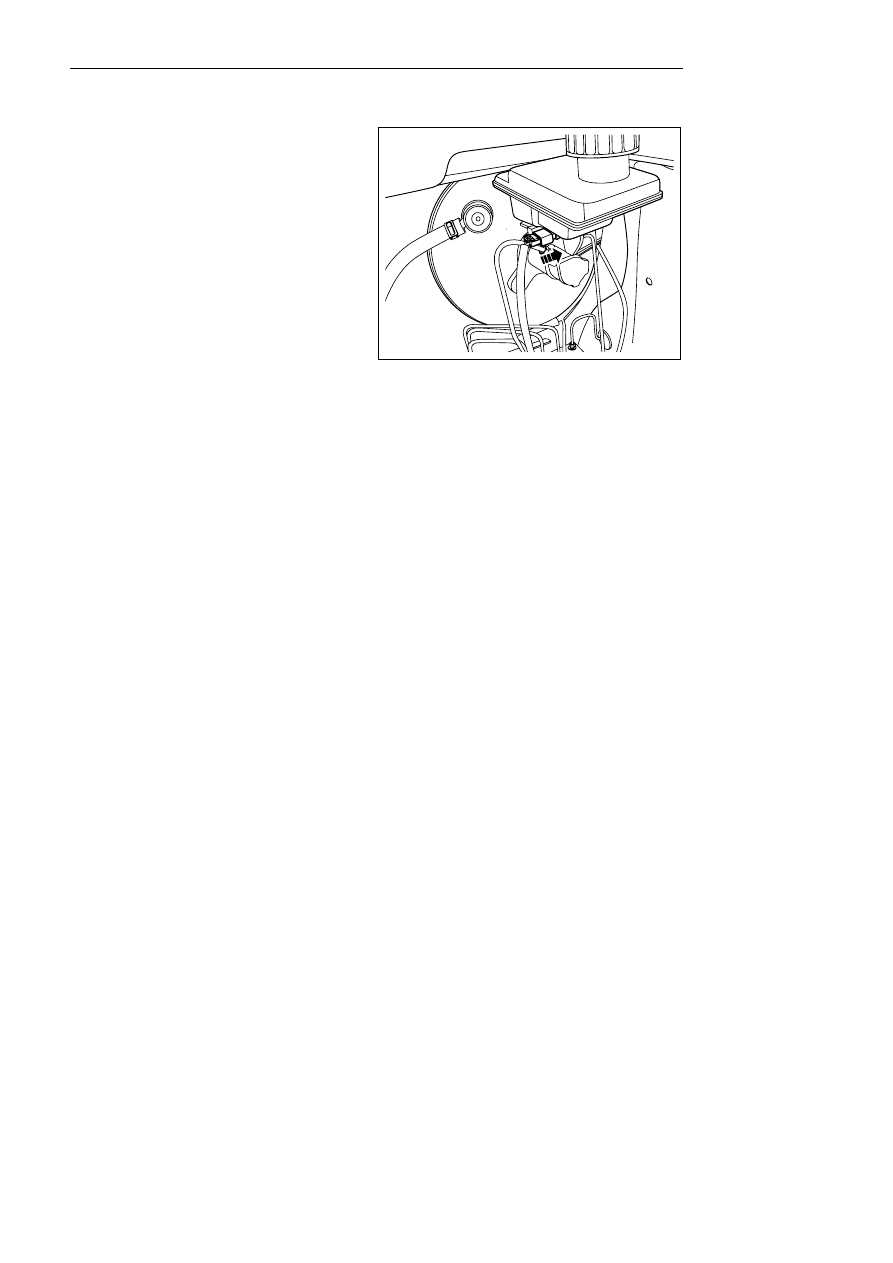

5.    Connect the harness connector of the brake fluid

level sensor.

6.    Add the brake fluid.

Notes:

See Important precaution  for filling brake system
with brake fluid in warnings and precaution .

7.    For exhausting the air from the brake system, see

6.4.5.5 hydraulic brake system air exhausting
procedures.

8.    For exhausting of air from the clutch system, see

3.2.6.3 hydraulic clutch air exhausting.

9.    Check for leakage.

10.  Check fluid level again

11.  Connect the battery negative cable.

NL06-0033b





1560




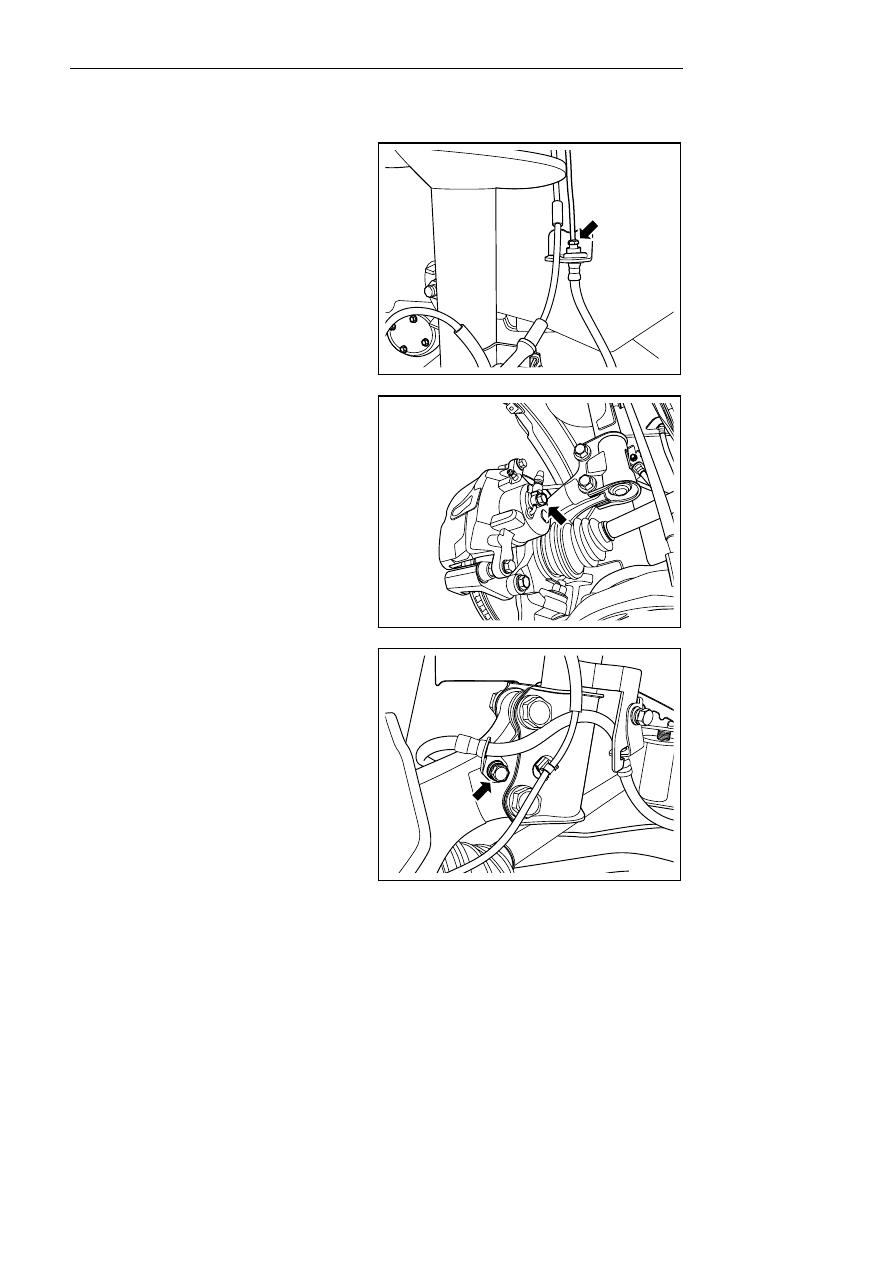

6.4.5.3 Brake hose replacement (front)

Dismantle procedure

Notes:

See Important precaution for brake fluid affected paint
and electrical parts in warnings and precaution.

1.   Discharge brake fluid

2.    For lifting vehicle see 1.3 lifting vehicle.

3.    For dismantling of front wheels, refer to 4.4.5.1

Replacement of wheels.

4.   Dismantle connecting bolt between brake hose

and brake hard pipe, and pull out spring stop
piece, and then remove brake hose from fixing
frame.

NL06-0034b



5.  Remove the connecting bolt between the flexible

brake hose and the brake cylinder.

NL06-0035b



6.  Remove the flexible brake hose fixing bolt.

NL06-0036b



1561






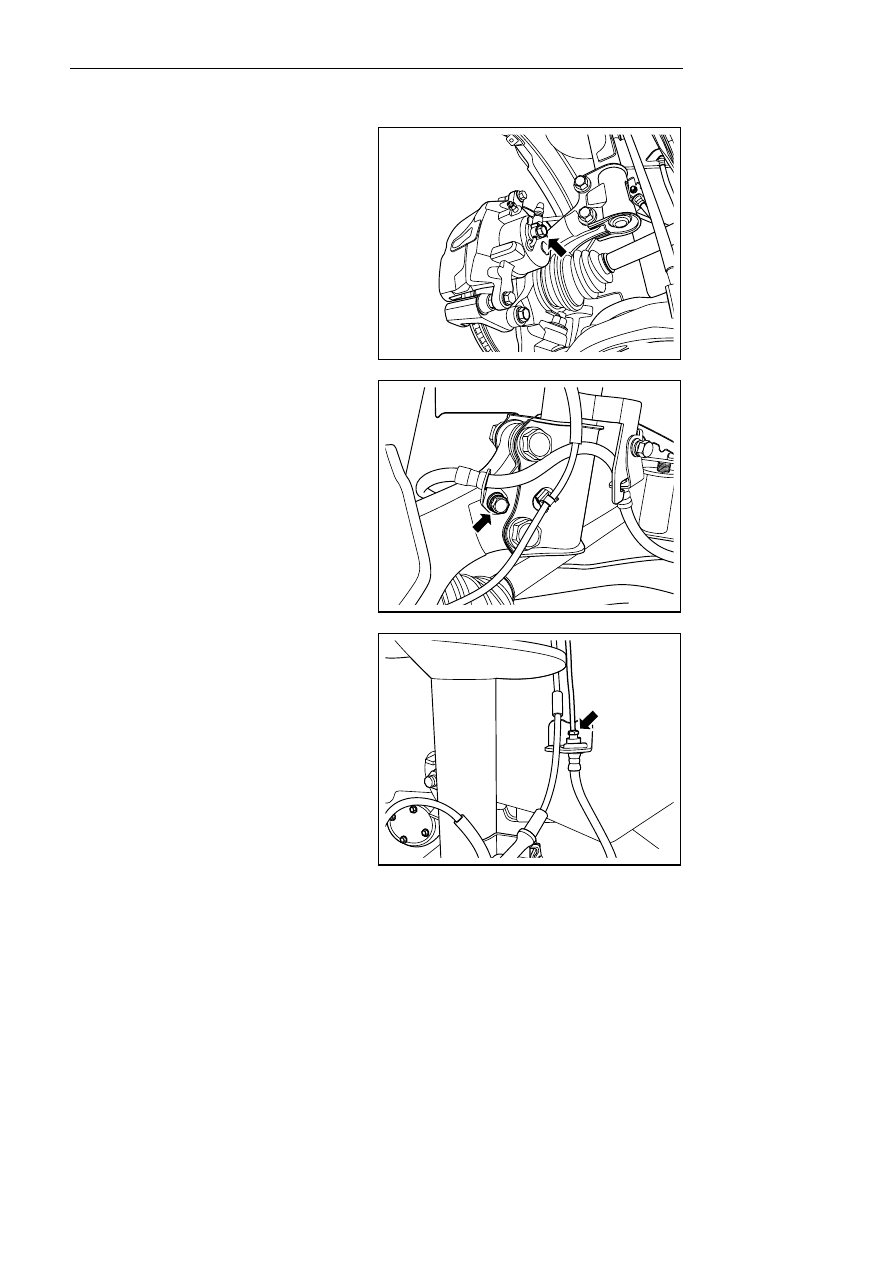

Installation Procedure:

Warning!

See Warning for replacement  of Brake Pipe in
Warnings and precaution.

1.  Install brake hose to brake slave pump. And

tighten bolt.

Torque: 19Nm (Metric) 14 lb-ft (English system)



NL06-0035b



2.  Fix brake hose and tighten fixing bolt.

Torque :19Nm(Metric) 14lb-ft(English system)



NL06-0036b



3.   Connect brake hose and brake hard pipe, and

tighten bolt, and then insert spring locking plate

Torque:10Nm(Metric) 7.4lb-ft(English system)

4.   Install the wheel.

Notes:

See Important precaution for filling brake system with
brake fluid in warnings and precaution.

5.    Fill with braking fluid.

6.    Check for leakage.

Notes:

The method of dismantling the front wheel left and
right brake hoses is similar.

NL06-0034b





1562
