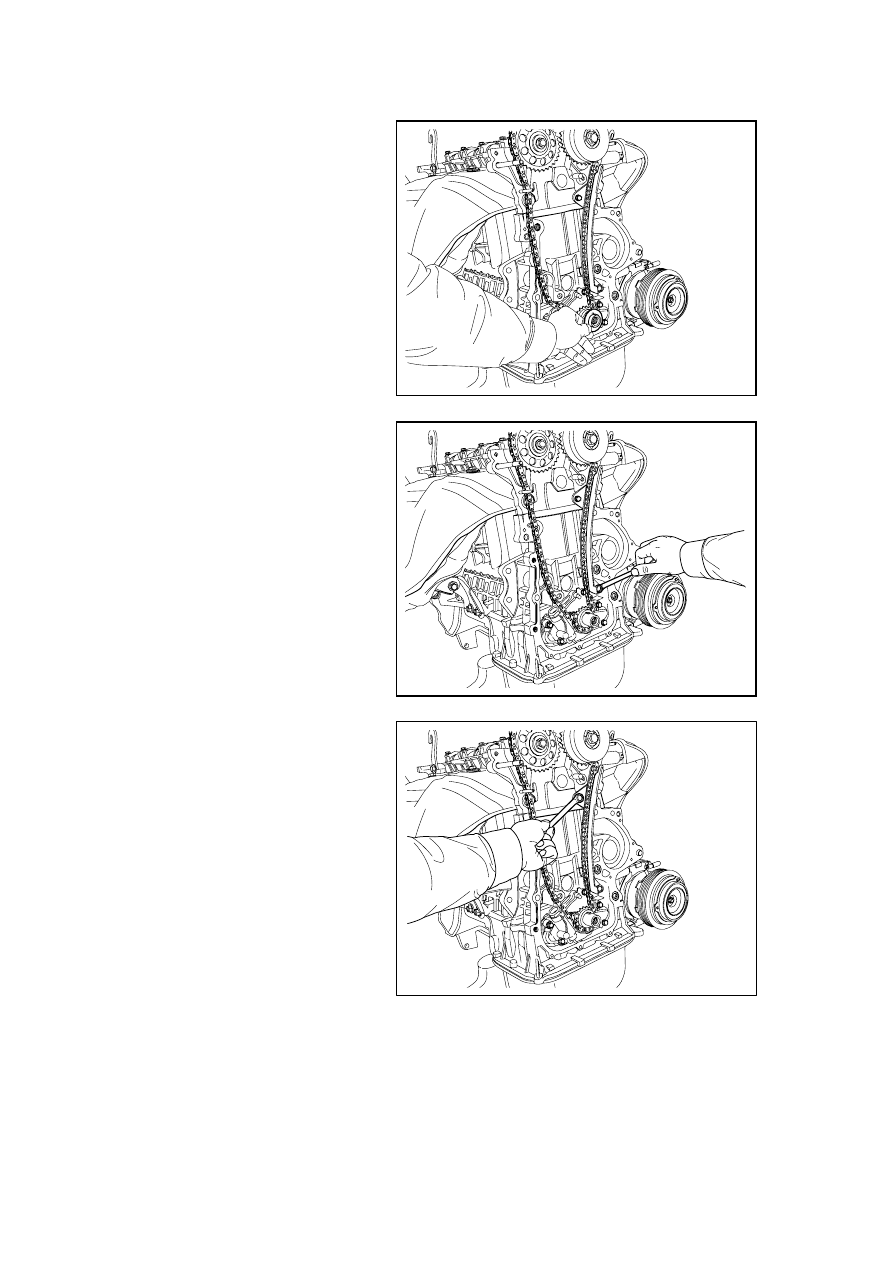

4.  Take out crankshaft chain wheel

retaining ring.

FE02-0161b

5.  Remove the lower fixing bolt for

the timing chain guide rail.

FE02-0162b

6.  Remove the upper fixing bolt for

the timing chain guide rail.

FE02-0163b

995

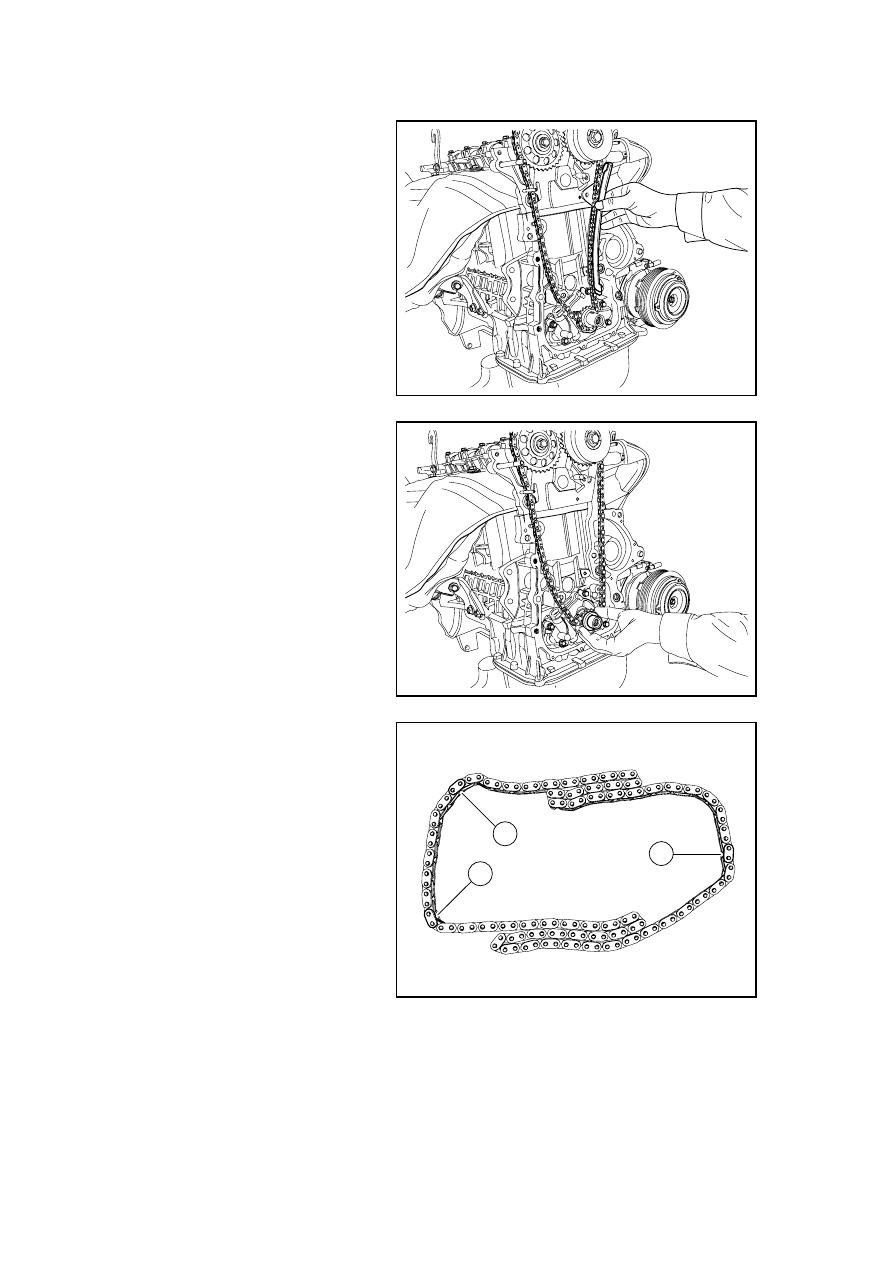

7.  Dismantle the timing chain guide

rail.

FE02-0164b

8.  Dismantle the timing chain and

crankshaft chain wheel.

FE02-0165b

Installation Procedure:

1.  Make sure there is 3 yellow chain

links on timing chain.

3

2

1

FE02-0166b

996

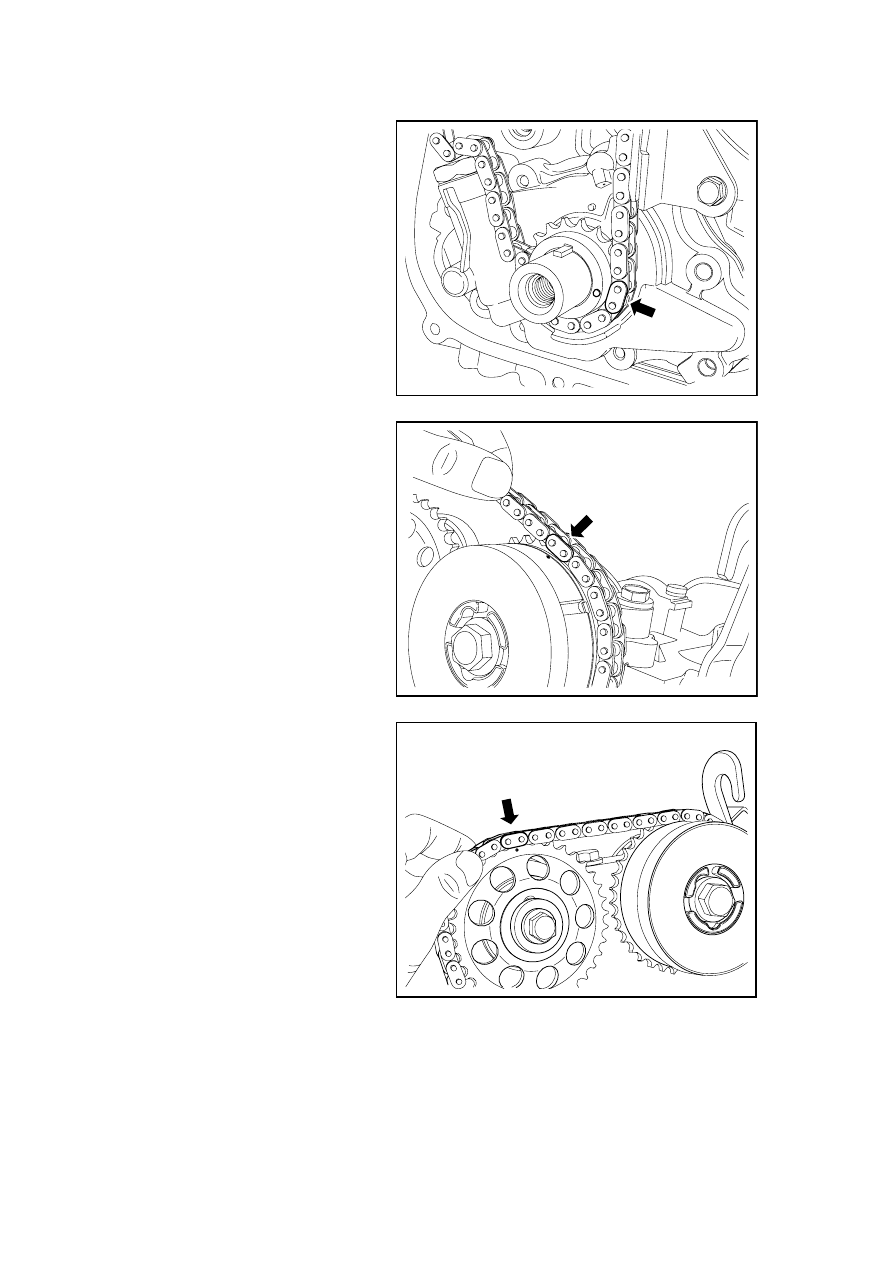

2. Install timing chain and

crankshaft chain wheel. The first
yellow chain link points to timing
mark of positive crankshaft chain
wheel.

Note: there are three yellow chain
links on the timing chain, wherein
two yellow chain links (with 6 links
therebetween) are aligned with the
timing mark of the intake and
exhaust camshaft chain!

FE02-0167b

3.  Align the second yellow chain

link on chain with timing mark of
air intake cam VVT actuator
chain wheel.

FE02-0168b

4.  Align the 3rd yellow chain link

of the the chain with timing mark
of air exhaust chain wheel.

FE02-0169b

997

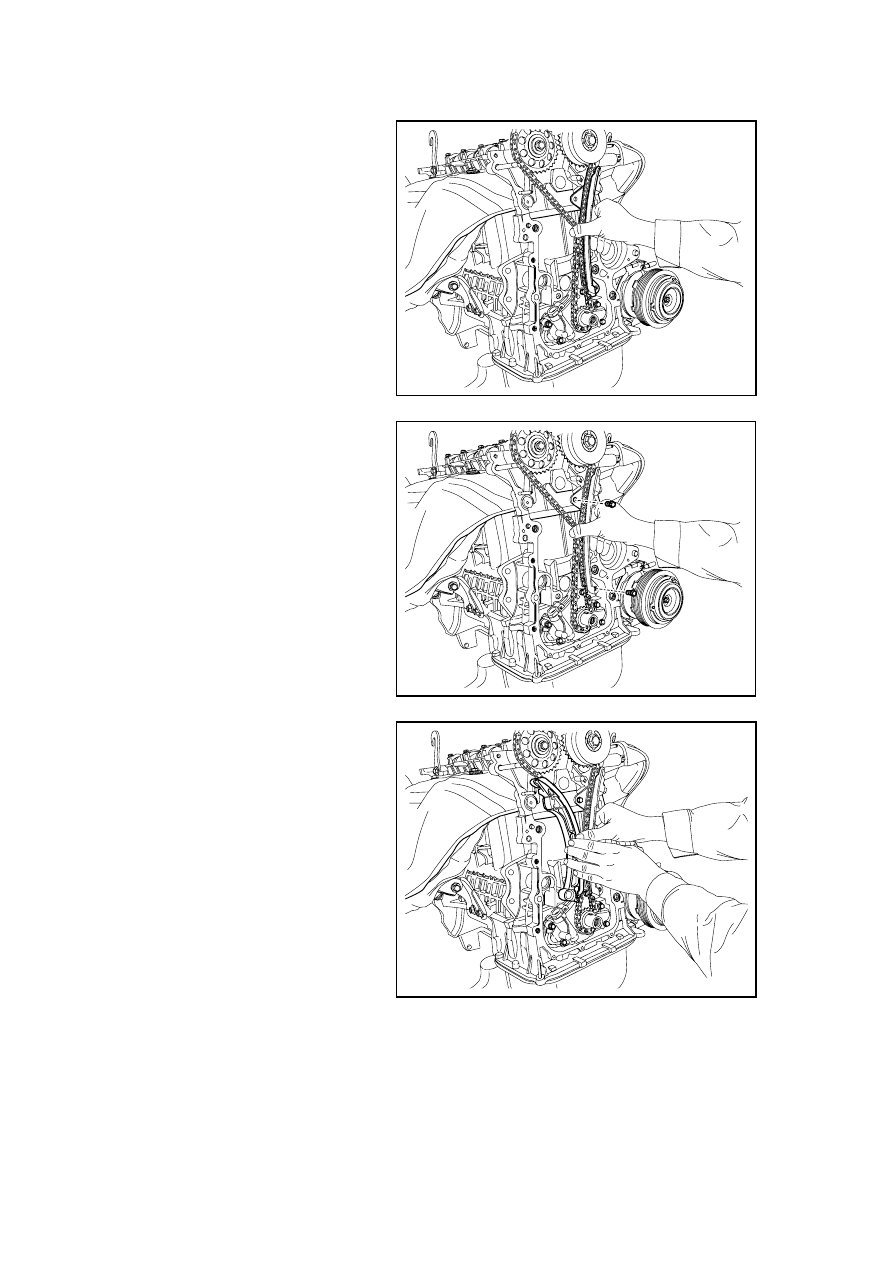

5.  Install the timing chain guide rail

components.

FE02-0170b

6.  Install the fixing bolts for the

timing chain guide rail
components.

Tightening torque: 10N.m (Metric)
7.4lb-ft (Inch)

FE02-0171b

7.  Install tensioning guide rail

component

FE02-0172b

998
