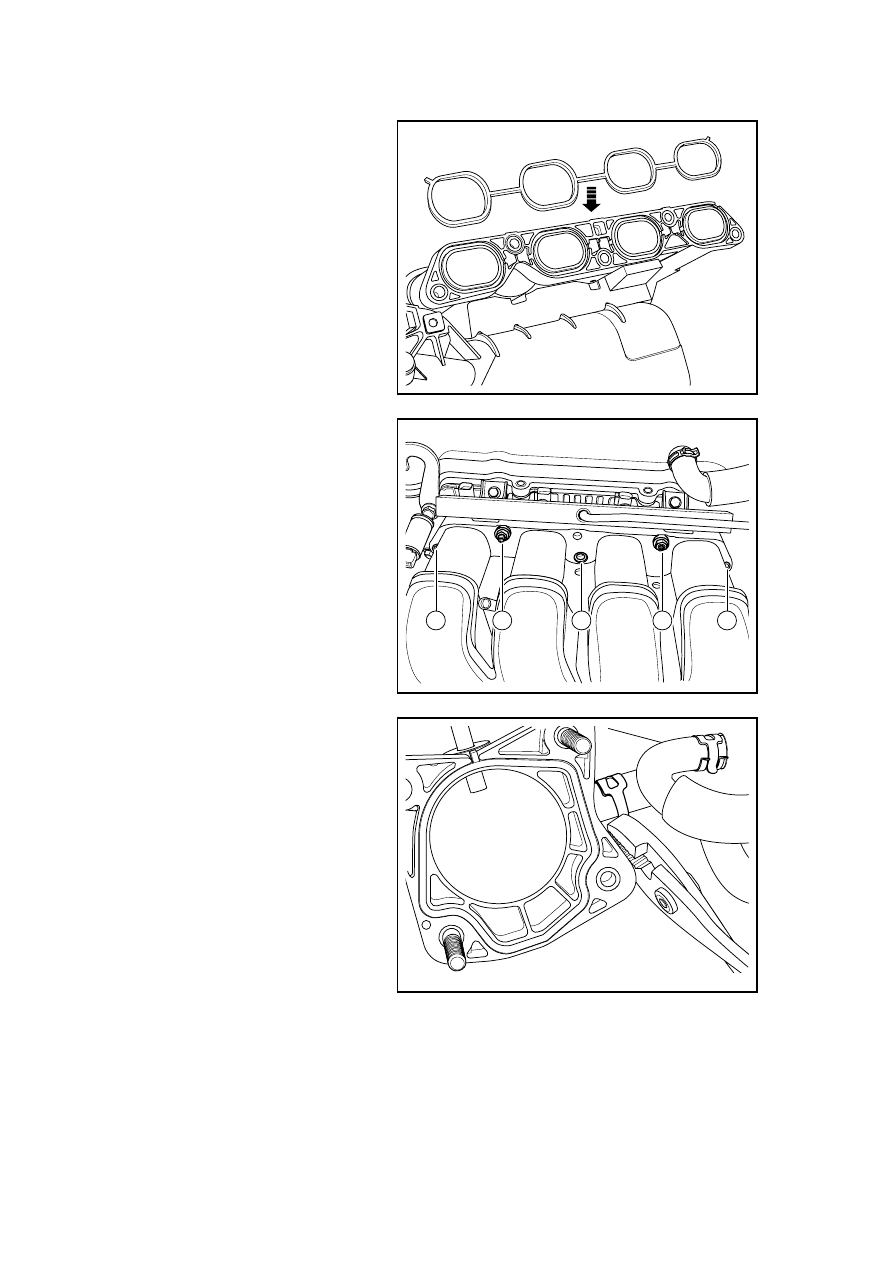

3.  Install the intake manifold seals.

FE02-0121b

4.  Tighten the intake manifold

retaining bolts and nuts in the
sequence shown in the graph.

Note: The bolts and nuts can not
tighten to the specified torque at
once, otherwise it will result in the
intake manifold leakage. They should
be tightened at several stages to the
specified torques.

Torque force :30N.m(metric )
22.3lb-ft(English system)

1

3

5

2

4

FE02-0122b

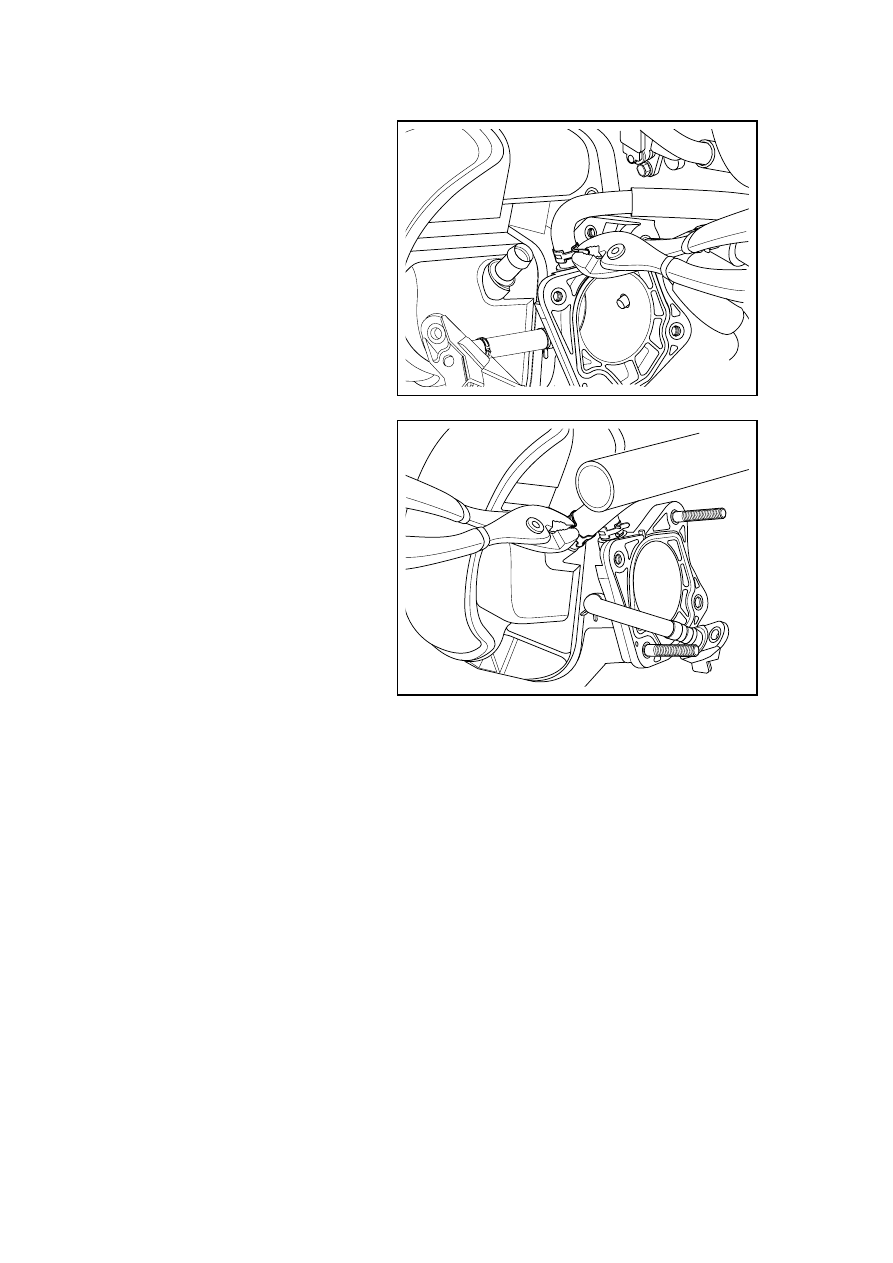

5. Install the vacuum booster

vacuum tubes.

FE02-0123b

979

6.  Install the canister solenoid valve

vacuum tube.

FE02-0124b

7.  Install the forced ventilation

vacuum pipe of the crankcase.

8.  Install the throttle body.

9.  Install the engine hood.

10.  Install negative cable of battery.

FE02-0125b



980

2.13.8.7 Engine supporting seat Replacement

Dismantlement Procedure

Warning: Refer to "Warning on

Battery Disconnection" in
"Warning and Precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 Battery
Cable Disconnection/Connection
Procedures.

2.  Dismantle the plastic shield of

engine. Refer to 2.13.8.1
Replacement of Plastic Shield of
Engine.

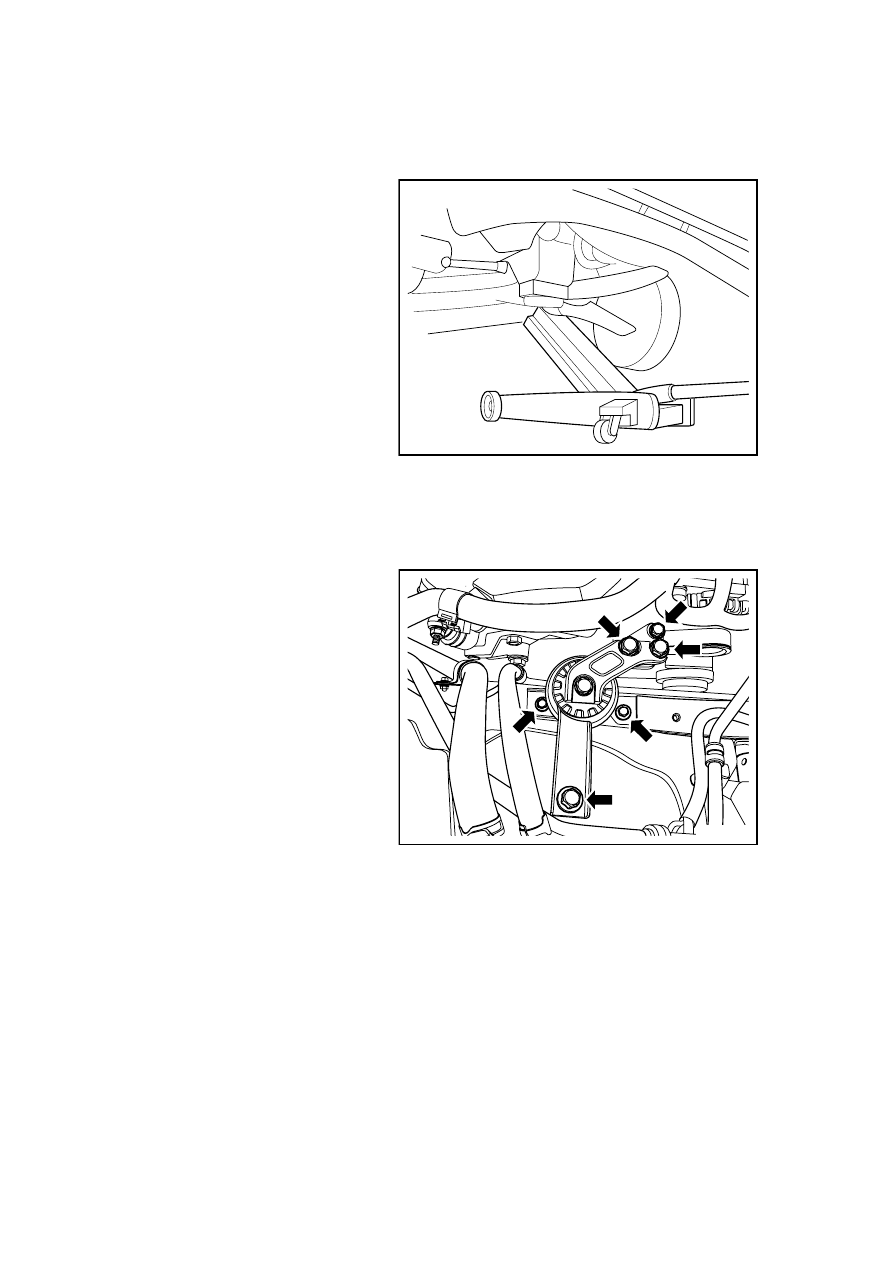

3.  Use horizontal jack to support

engine assembly.

Note: prior to support, a wood block
is placed between the jack and the
engine sump; otherwise

Damage the engine sump.

NL02-0113b

4. Dismantle  connecting  bolts

between right engine mount and
body/engine.

NL02-0114b

981

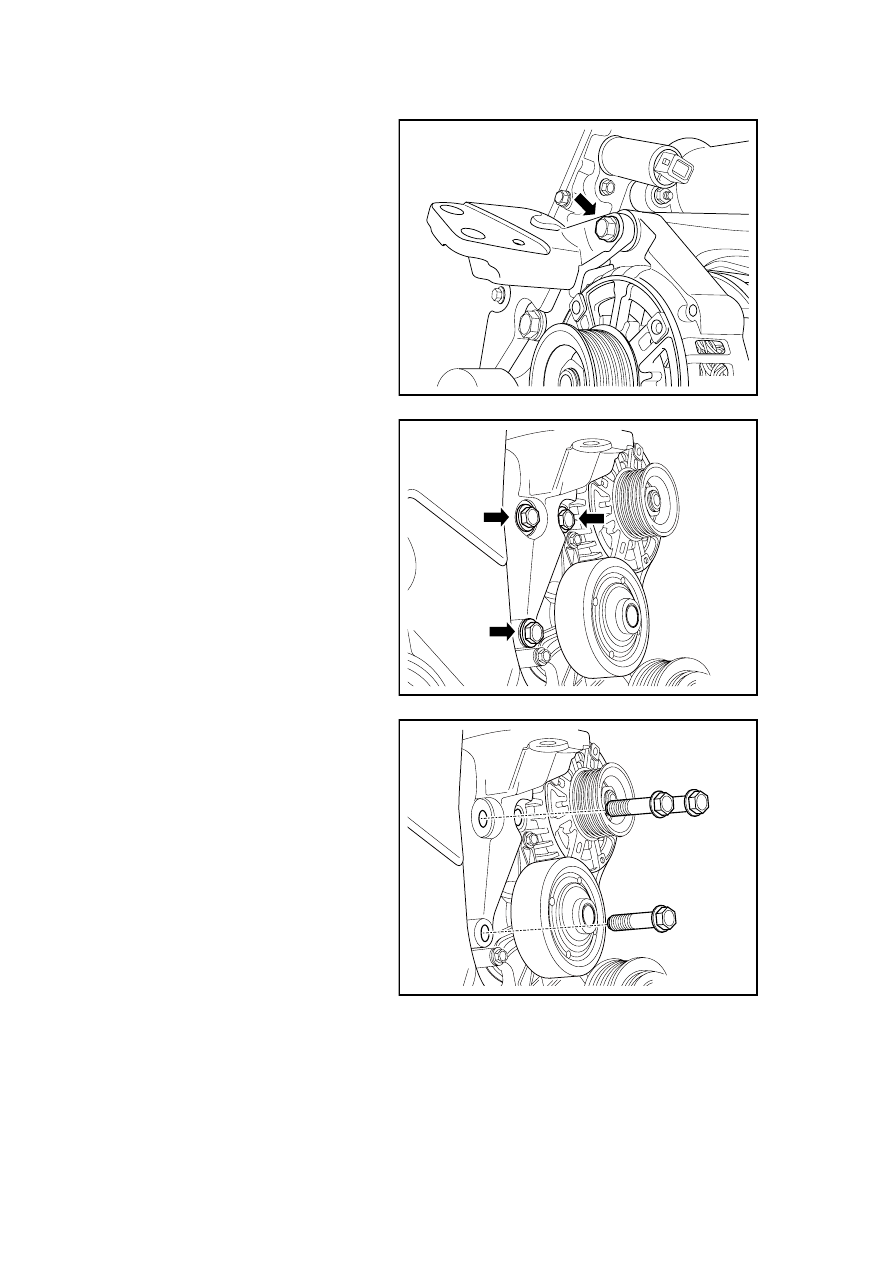

5.  Dismantle the drive belt. Refer to

2.13.8.3 Replacement of Drive
Belt.

6.  For dismantlement of the drive

belt tensioner, see 2.13.8.4
Replacement of Drive Belt
Tensioner.

7.  Remove the connecting bolt for

the top generator bracket.

NL02-0115b

8.  Dismantle the fixing bolts of

engine mount and Dismantle the
engine mount.

NL02-0116b

Installation Procedure:

1.  Install and tighten the fixing bolts

of engine mount to the specified
torque.

Torque :45Nm(Metric) 33 .
3lb-ft(English system)

NL02-0117b

982
