2.13.8.3 Replacement of Drive Belt

Dismantlement Procedure

Warning: Refer to "Warning on
Battery Disconnection" in "Warning
and Precautions".

1.  Disconnect the battery negative

electrode cable. Refer to 2.11.8.1
Battery Disconnection.

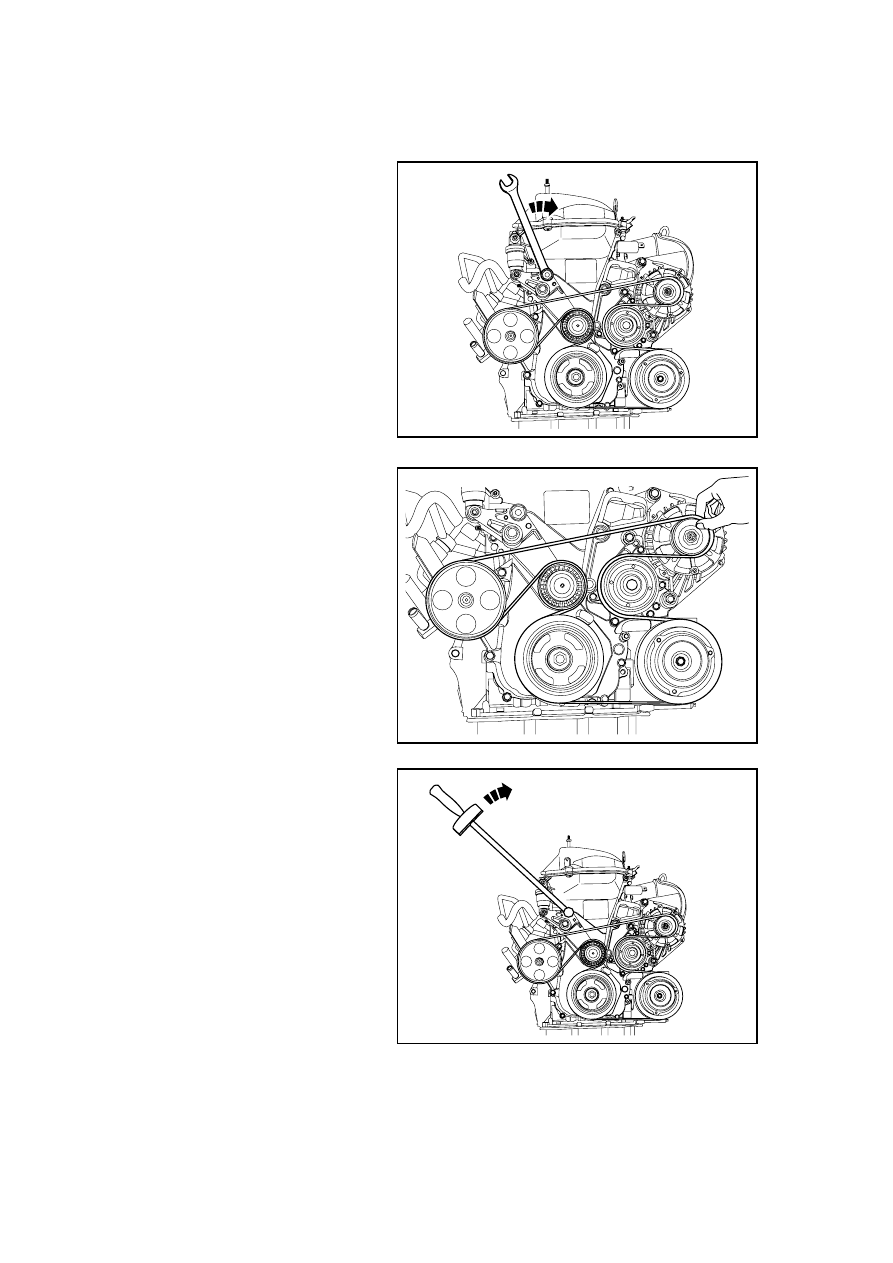

2.  Rotate drive belt tensioner in

clockwise by using wrench, and
take out drive belt.

Note: prevent the spanner from
slippage in the process of removing
to damage to the operator!

FE01-0019b

Installation Procedure:

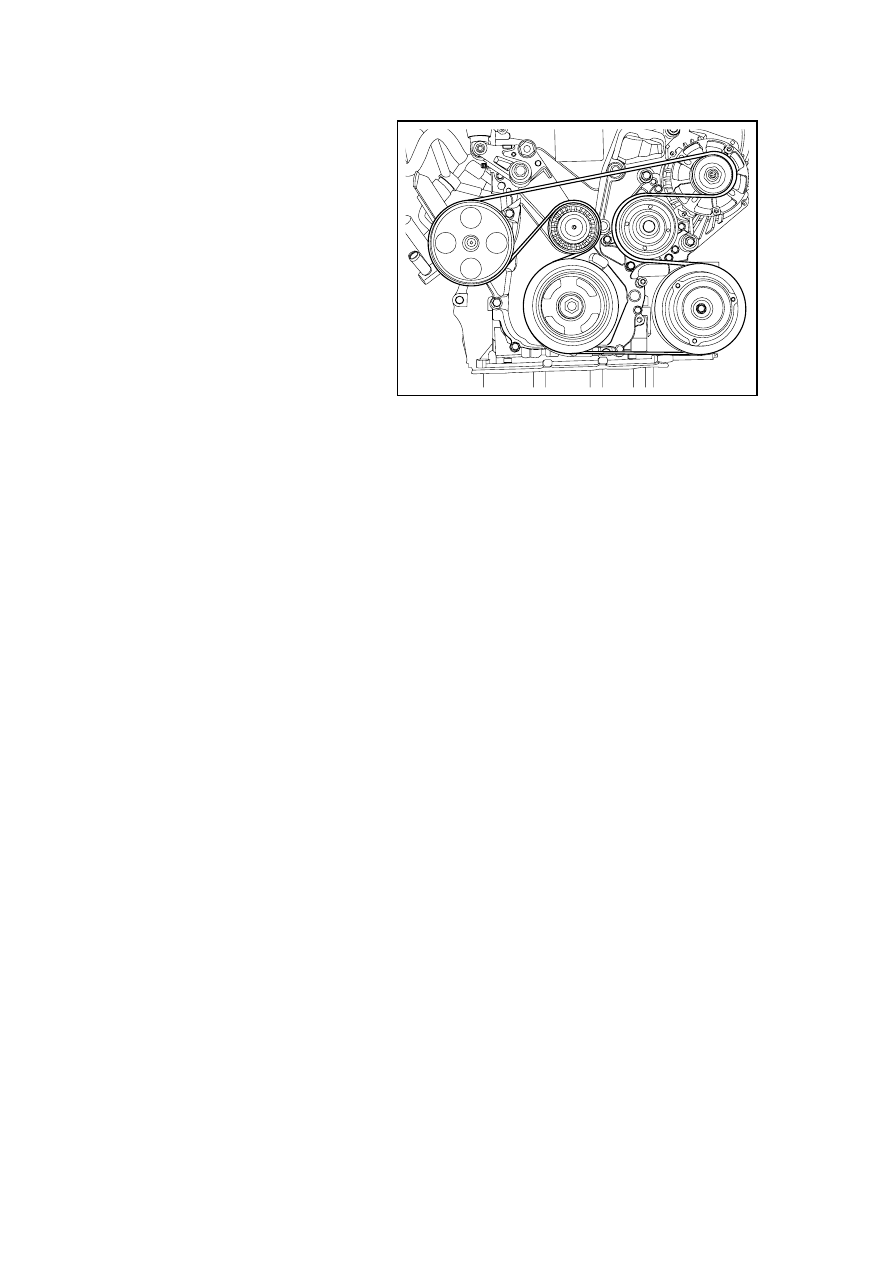

1.  Wrap the drive belt as shown.

FE01-0020b

2.  Rotate the drive belt tensioner

clockwise with a wrench to
install the drive belt.

FE01-0021b

971

3.  Release drive belt tensioner to

normal position.

Important precaution : Before
releasing the tensioner device,
confirm the drive belt aligned with
drive pulley groove, otherwise the
drive belt may be damaged.





4.  Connect battery negative cable.

FE01-0022b

972

2.13.8.4 Replacement of Drive Belt Tensioner

Dismantlement Procedure

1.  Disconnect the battery negative

electrode cable.

Refer

to

2.11.8.1 Battery Disconnection.

2.  Refer to 2.13.8.1 "Replacement

of Plastic Shield of Engine" to
dismantle the engine shied.

3.  Refer to 2.13.8.3 "Replacement

of Drive Belt" to dismantle the
drive belt.

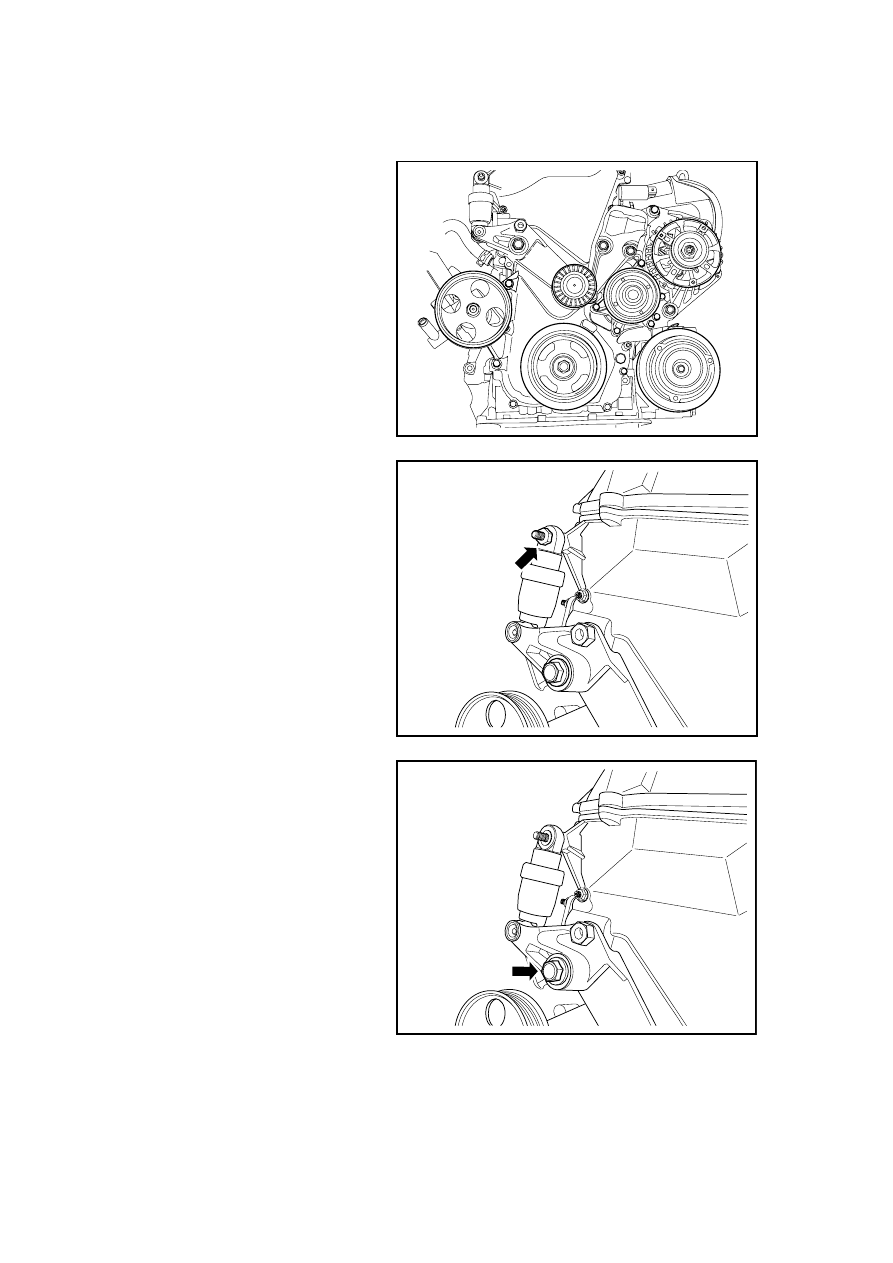

FE02-0086b

4.  Dismantle upper fixing nut of

drive belt tensioner.

FE02-0087b

5.  Dismantle the fixing bolts of

drive belt tensioner pulley
bracket.

FE02-0088b

973

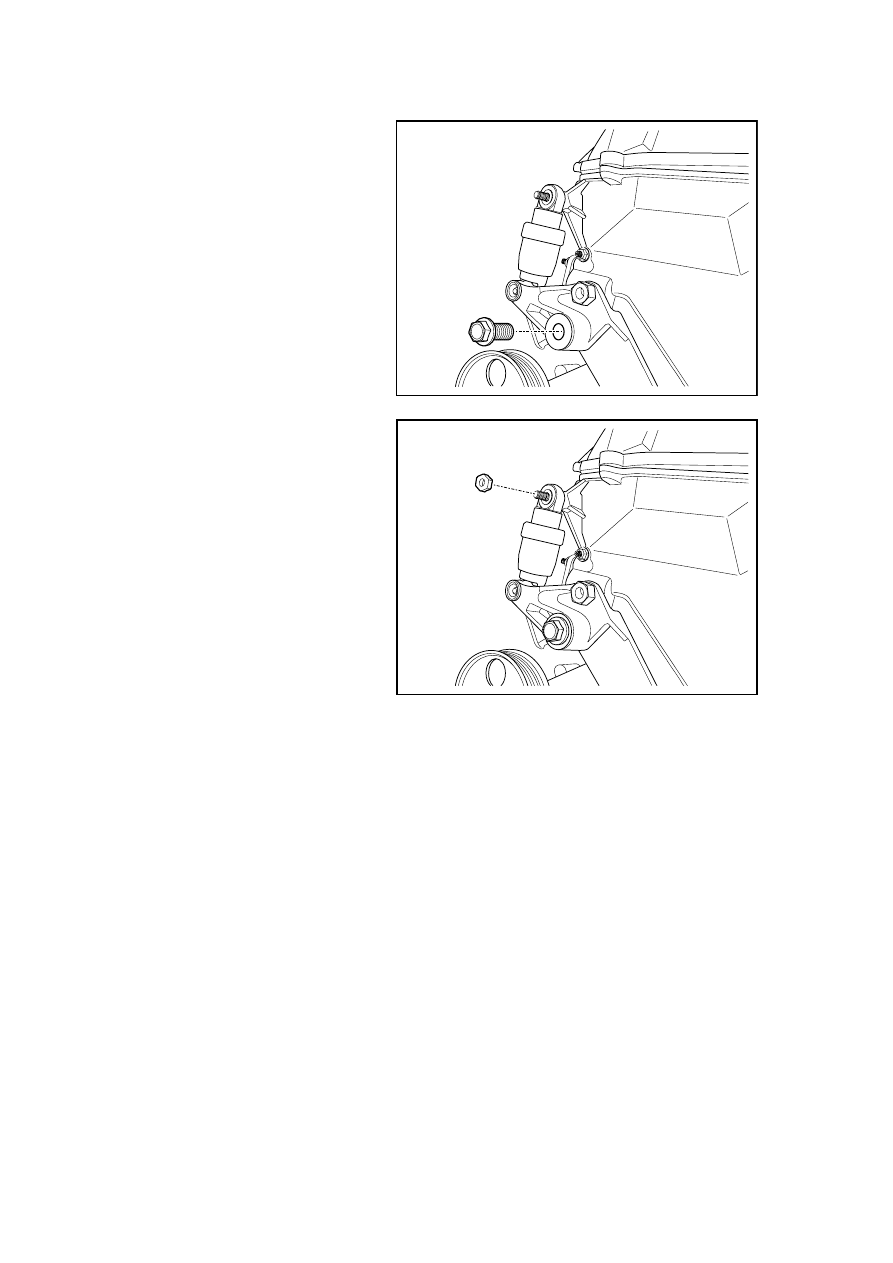

Installation Procedure:

1. Install drive belt tensioner

support bolt.

Torque :69N . m(Metric) 51 .
1lb-ft(English system)

FE02-0089b

2.  Install fixing nut on the bracket

of drive belt tensioner.

Torque :29N . M(Metric) 21 .
5lb-ft(English system)

3.  Install the drive belt.

4.  Install the engine hood.

5.  Connect battery negative cable.

FE02-0090b
