2.13.8.2 Replacement of Cylinder Hood Cover

Warning: refer to "warning of battery disconnection" in "warnings and precautions".

Dismantlement Procedure

1.  Disconnect the battery negative

electrode cable. Refer to 2.11.8.1
Battery Disconnection.

2.  Refer to 2.13.8.1 "Replacement

of Plastic Shield of Engine" to
dismantle the engine shied.

3.  Dismantle ignition coil and

ignition guide wire  .  refer
to“2 . 10 . 8 . 3 ignition coil
replacement ” .

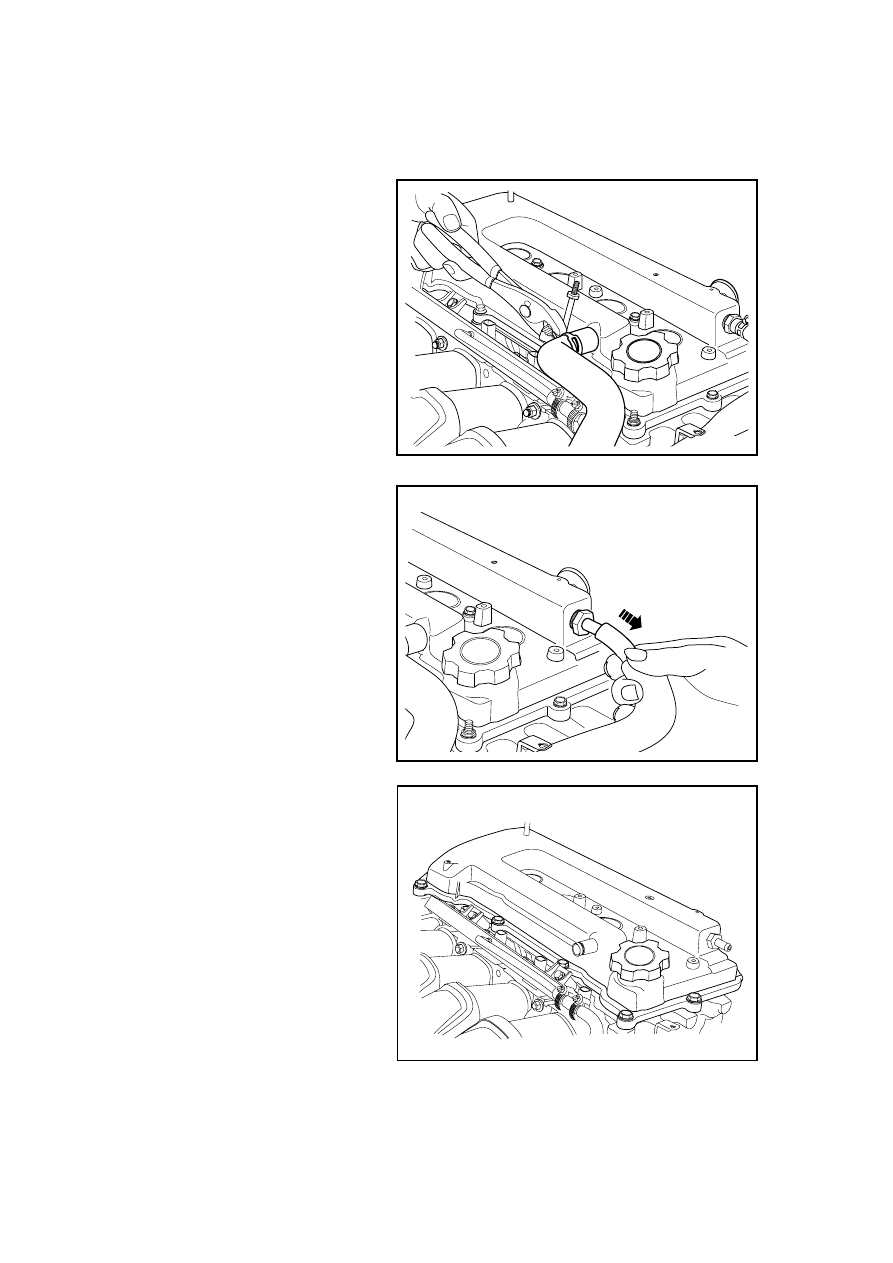

4. Dismantle  the  crankcase

ventilation tube .

FE02-0009b

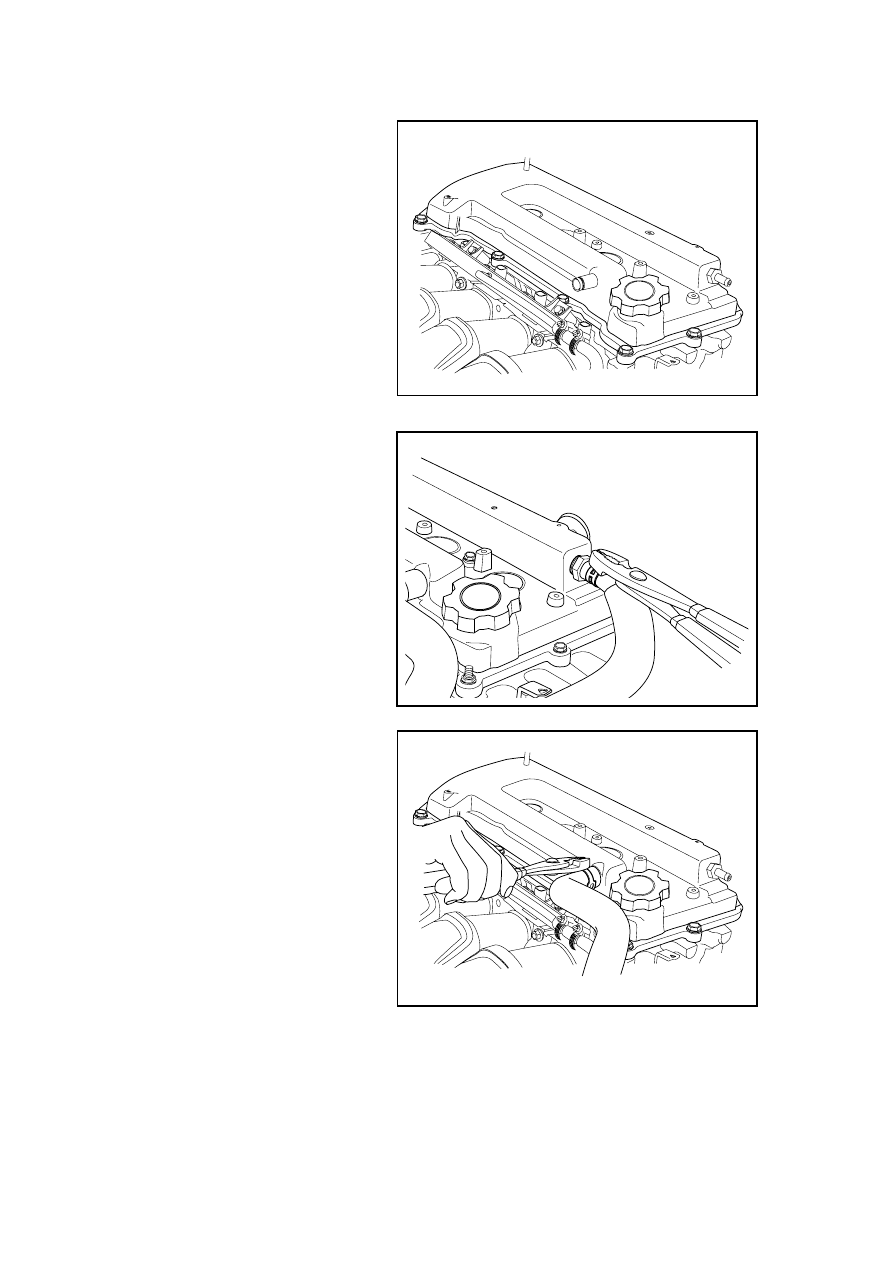

5.  Dismantle the forced ventilation

vacuum pipe of the crankcase.

FE02-0010b

6.  Dismantle cylinder hood cover

bolts and nuts.

FE02-0011b

967

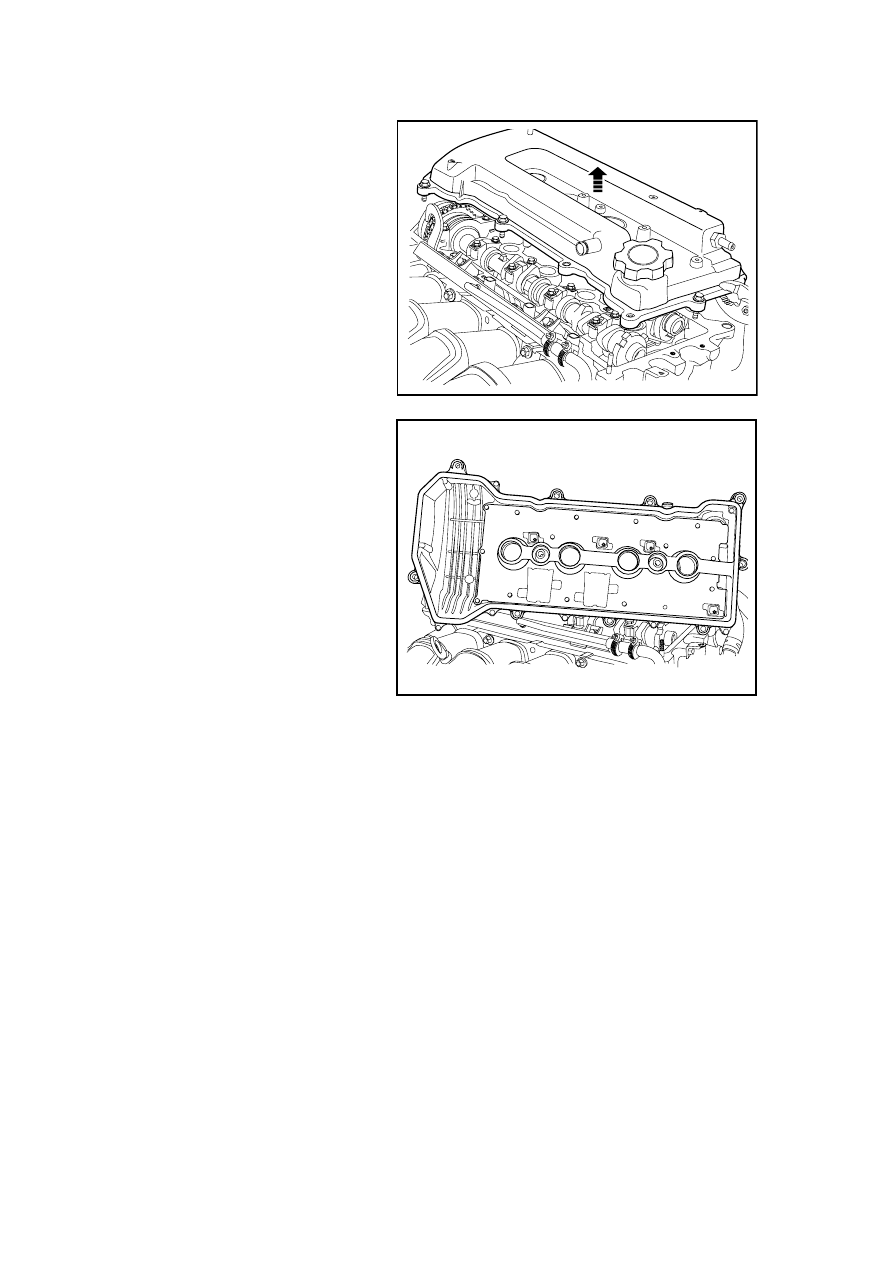

7.  Remove the cylinder hood cover.

FE02-0012b

8.  Dismantle the cylinder hood

gasket from the cylinder hood
cover.

FE02-0013b

968

Installation Procedure:

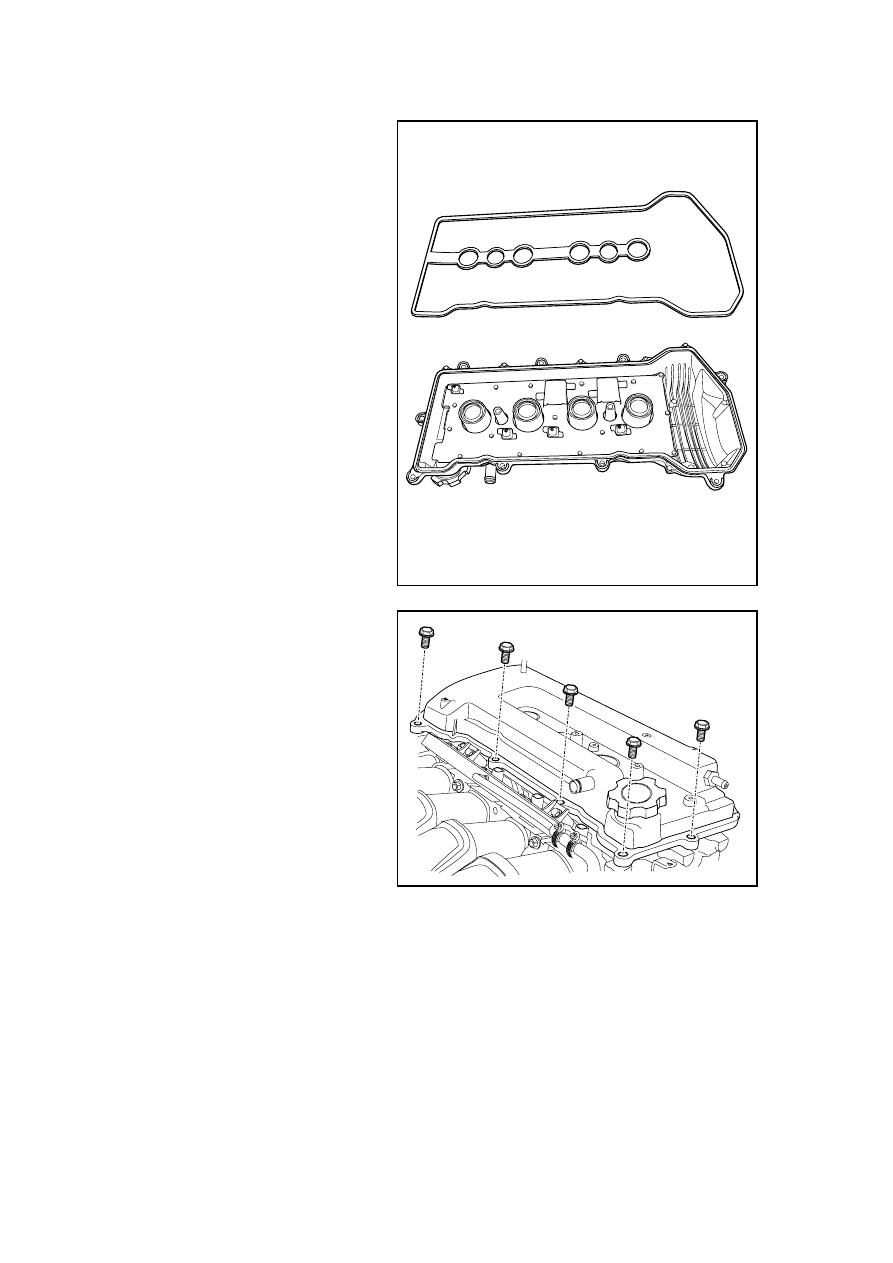

1.  Install the cylinder hood cover

gasket.

FE02-0014b

2.  Apply sealant evenly in the

cylinder hood gasket.

3.  Install the cylinder hood cover.

FE02-0015b

969

4.  Tighten the cylinder hood cover

bolts.

Note: pay attention to single bolt
fastening more than once.

Fasten and tighten according to the
specified torque.

Short Bolts:

Torque: 9Nm (Metric) 6.66 lb-ft
(English system)

Long Bolts, Nuts, Special Bolts:

Torque :11N . m(Metric) 8 .
2lb-ft(English system)

FE02-0011b

5.  Install the forced ventilation

vacuum pipe of the crankcase.

FE02-0017b

6.  Install the crankcase ventilation

vacuum tube.

7.  Install the ignition coil and

ignition wire.

8.  Install the plastic shield of

engine.

9.  Connect battery negative cable.
