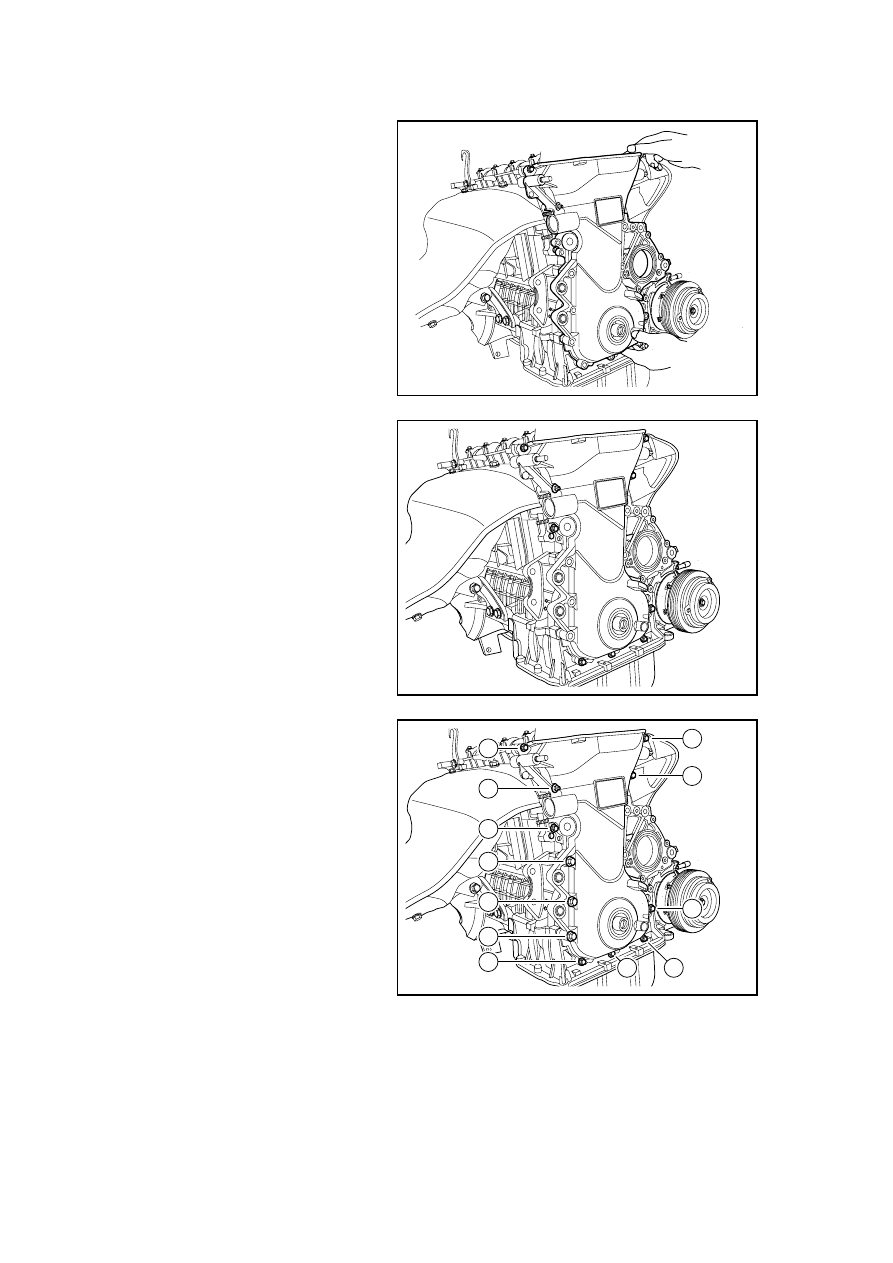

2.  Apply special sealant on the

timing chain cover and cylinder
block mounting surface evenly
and install the timing chain
cover.

Note: prior to the installation of the
timing chain cover cap, pay attention
to check whether the marks on the
timing chain are consistent; if not,
please reinstall the timing chain,
refer to 2.13.8.10 "Replacement of
Timing Chain".

FE02-0151b

3.  Install 9 M6 timing chain cover

tightening bolt and screw cap,
but do not tighten them too
much.

FE02-0152b

4.  Install 3 M8 tightening bolt of

timing chain cover, and tighten
tightening bolt and screw nut
(total 12) of timing chain cover
according to the sequence shown
in figure.

Torque value :

M6 bolt and screw cap :

Torque:12N.m(Metric)
8.2lb-ft(English System)

M8 Bolt

Torque ： 18N·m

（

Metric)

13.4lb-ft(English System)

1

3

7

2

4

9

11

5

10

12

6

8

FE02-0153b

991

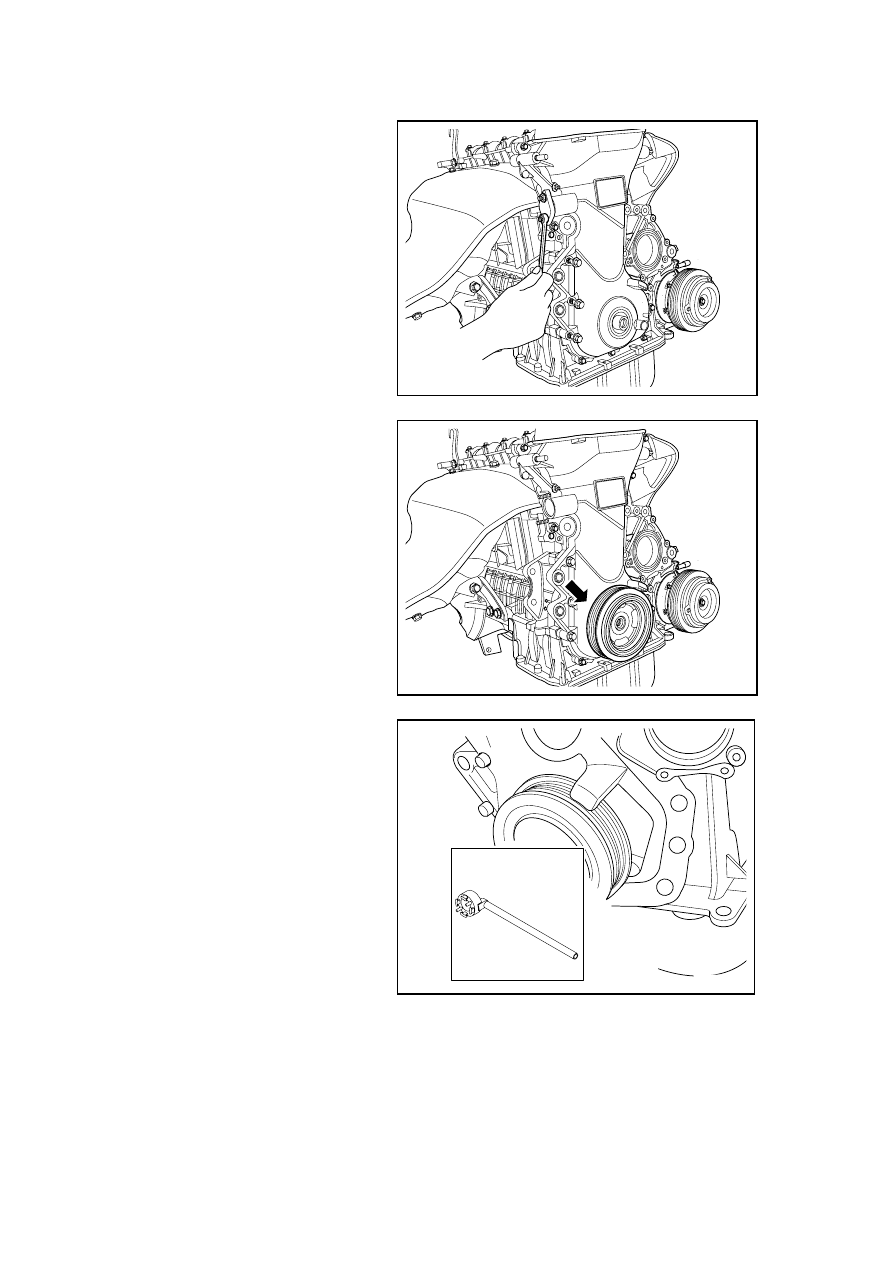

5.  For installation of the timing

chain tensioner, see "2.13.8.8
Replacement of Timing Chain
Tensioner".

FE02-0154b

6.  Install the crankshaft belt plate.

FE02-0155b

7.  Use a special tool to install the

crankshaft belt plate bolts.

Torque  ： 138N.m(metric) 102.2
lb-ft(English system)

GL301-020

FE02-0144b

992

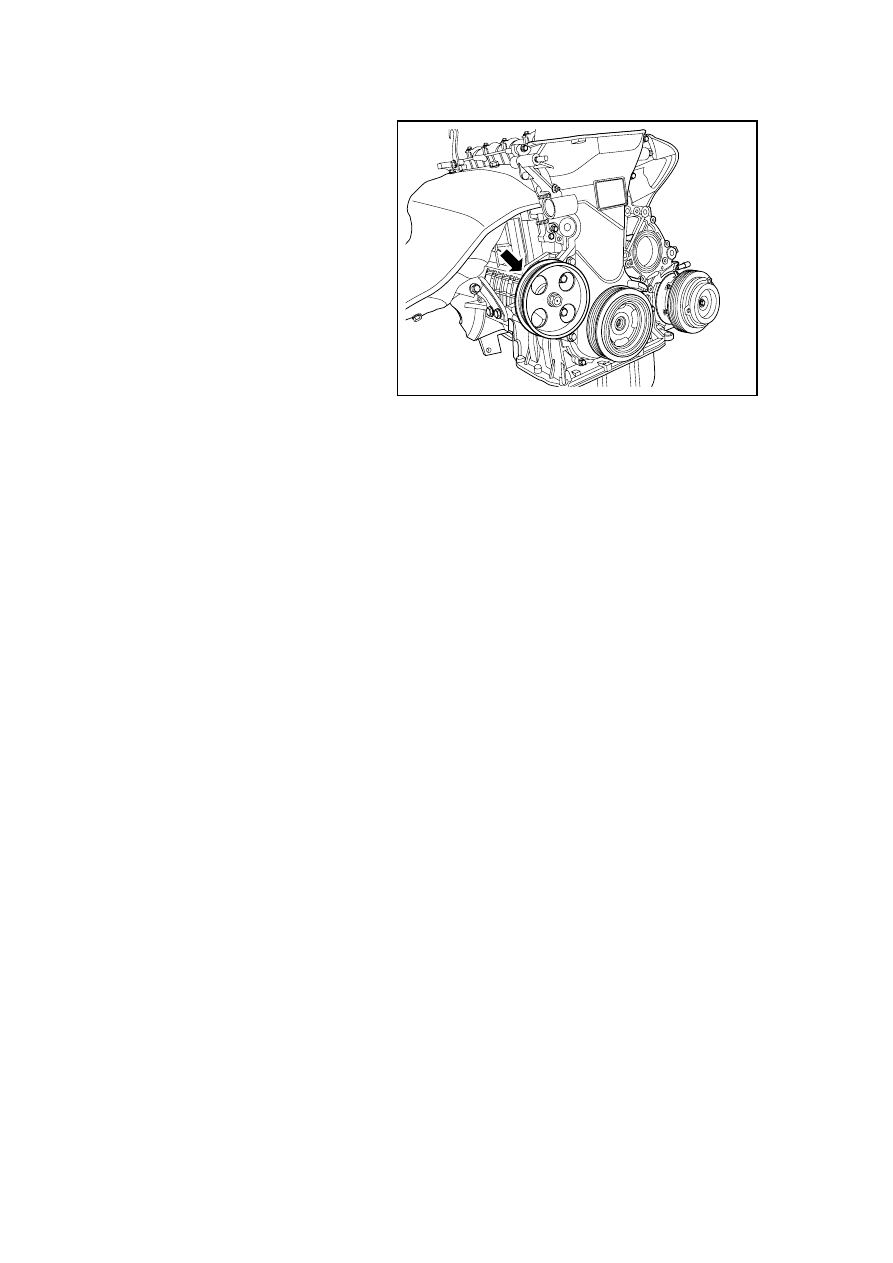

8.  Install the power steering pump

9.  Install the engine mounting.

10.  Install water pump.

11.  Engine assembly .

12.  Install drive belt tensioner

13.  Install the drive belt.

14.  Install the cylinder hood cover.

15.  Install the ignition coil.

16. Install the plastic shield of

engine.

17.  Fill the engine coolant.

18.  Connect battery negative cable.

FE02-0157b



993

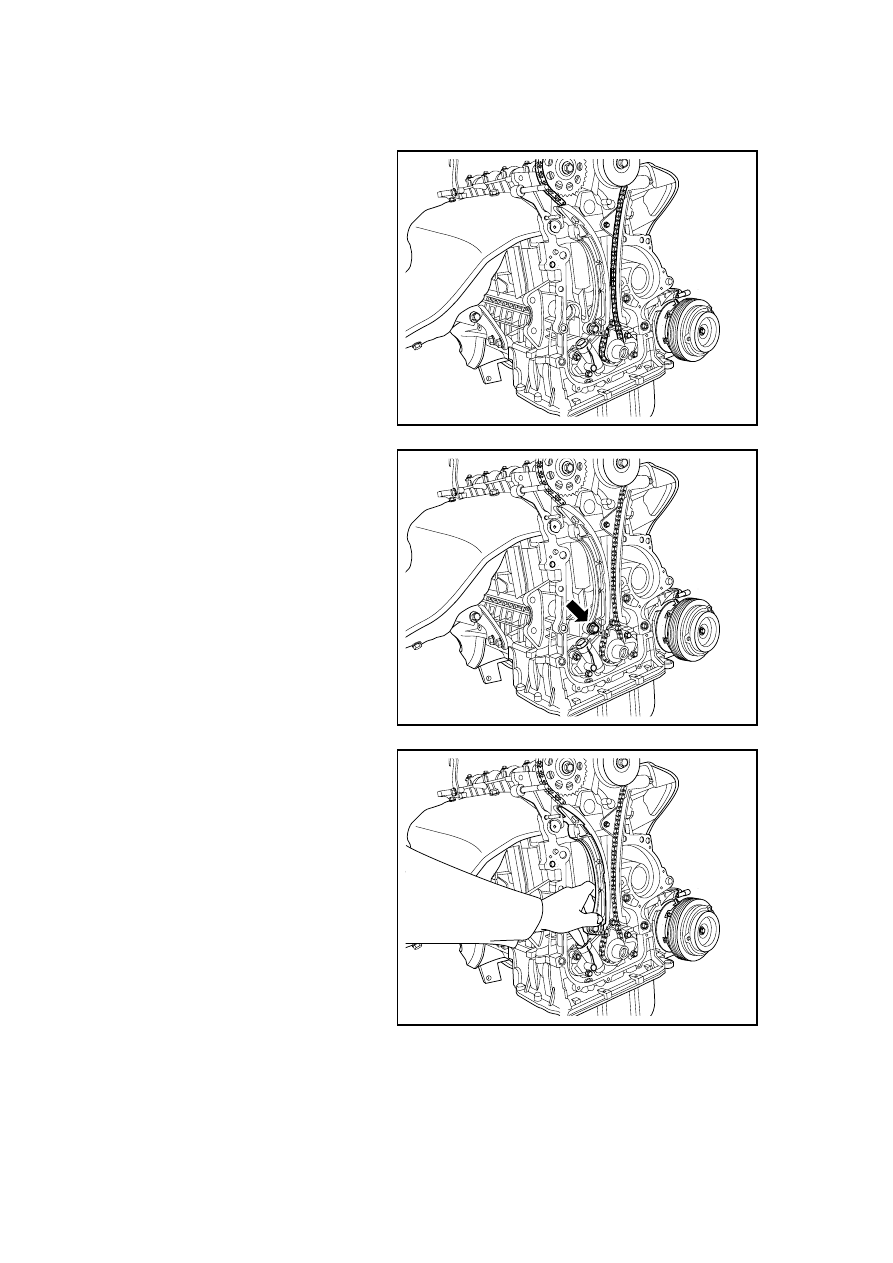

2.13.8.10 Replacement of Timing Chain

Dismantlement Procedure

1.  Rotate the crankshaft so that the

cylinder No.1 is at TDC position.
Refer to 2.13.8.9 Replacement of
Timing Chain Cover to dismantle
the timing chain cover.

FE02-0158b

2.  Dismantle fixing bolt of timing

chain tensioner guideway
assemblies.

FE02-0159b

3.  Take out timing chain tensioning

guide rail module.

Note: pay attention not to drop out
the tensioner shoe in the removal
process; otherwise, it is likely to
result in damage to the tensioner
shoe.

FE02-0160b

994
