Geely FC. Руководство по ремонту - часть 9







30

Механизм двигателя - Зазор клапанов



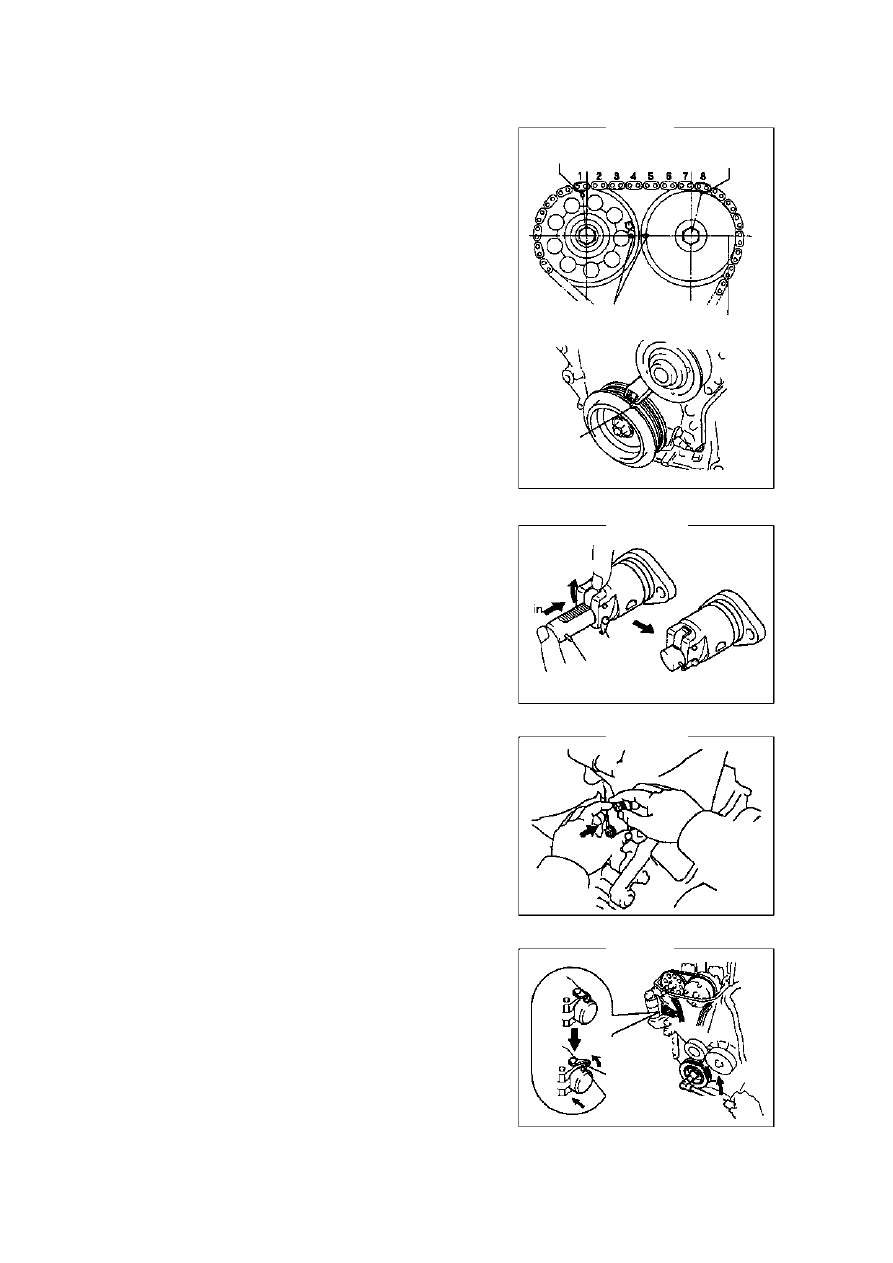

(t)  Проверьте  метки  цепи  и  звездочки  распредвала,

затем совместите паз шкива коленвала с отметкой
крышки цепи как показано на рисунке 58.

(u) Установите натяжитель цепи.

(1) Проверьте чистоту кольца и закрепите крюк,

как показано на рисунке 59.

(2) Нанесите масло на натяжитель цепи и

установите (см.рис.60).

Примечание: при установке натяжения цепи

закрепите крюк снова, если плунжер
вылез.


(3) Поверните коленвал против часовой стрелки

для отделения крюка от запорного штыря на
плунжере (рис.61).



Метка

Метка

Метка



Крышка

цепи



Крюк



штырь

Нажатие

Разделени
е



Штырь



Поворот



Рис.58

Паз

Рис.59.

Рис.60.

Рис.61



31

Механизм двигателя - Зазор клапанов

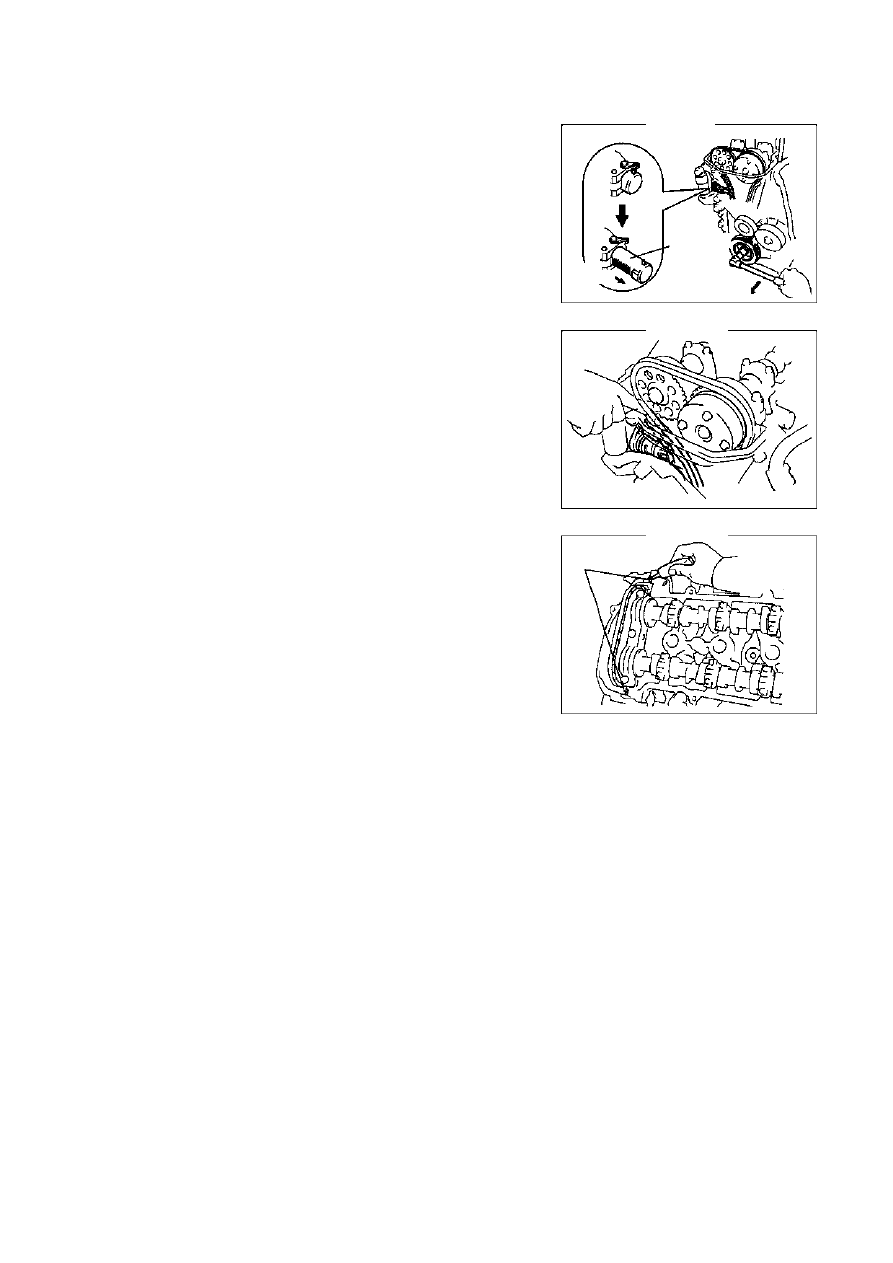

(4) Поверните коленвал по часовой стрелке, и

проверьте блокировку скользящих частей
плунжером (рис.62).

Совет:  если  плунжер  не  выходит,  нажмите  рейку

натяжения  цепи  вперед  при  помощи
отвертки  или  пальцев  для  отделения  крюка
от  запорного  штыря  и  вытяните  плунжер
( см. рис.63).

11.Установите компоненты крышки головки блока
цилиндров.


(a) Установите прокладку крышки.
(b) Удалите старое уплотнение (FIPG).
(c) Нанесите герметик в 2 местах, указанных на

рисунке 64.

Примечания:



•  Вытрите масло с поверхностей прилегания.
•  После нанесения герметика завершите установку

крышки в течении 3 минут.

•  После установки, не заливайте масло двигателя в
течении 2 минут.

(d) Установите крышку головки блока цилиндров при помощи 9 болтов, 2

шайб и 2 гаек. Равномерно затяните болты и гайки. Момент затяжки:

Короткий болт:   9 ± 1. 8 Нм

Гайка, длинный болт и проч.:   11 ± 2. 2 Нм

12.

Установите натяжитель ремня ГРМ.
Момент затяжки:   гайка:   29 ± 5. 8 Нм

Болт:   69 ± 13. 8 Нм

13.

Установите амортизатор слева от двигателя.

          Момент затяжки:   52 Нм
14.

Проверьте утечки масла.



Плунжер



Нажатие

Поворот

Герметик

Рис.62

Рис.63.

Рис.64.



32

Механизм двигателя - Двигатель



Двигатель

Замена



1.  Примите меры по предотвращению утечек бензина.
2.  Снимите правый нижний колпак двигателя.
3.  Снимите левый нижний колпак двигателя.
4.  Слейте охлаждающую жидкость.
5.  Снимите передние колеса.
6.  Снимите пластиковые крышки двигателя.
7.  Снимите батарею.
8.  Снимите воздушный фильтр.
9.  Снимите шланг воздушного фильтра.



10. Снимите поддон батареи.
11. Разберите топливный шланг.
12. Снимите трос газа.
13. Разберите входной шланг радиатора.
14. Разберите выходной шланг радиатора.
15. Разберите входной шланг холодного воздуха.
16. Разберите выходной шланг холодного воздуха.
17. Снимите трос КПП.
18. Разберите входной шланг теплого воздуха и воды [4G18-
1300102].
19. Разберите выходной шланг теплого воздуха и воды [4G18-
1300108].
20. Снимите шланги со всех штуцеров, соединяющихся с
кузовом.
21. Разъедините жгут проводов двигателя.



(a) Снимите крышку бардачка.
(b) Снимите жгут проводов с блока управления и распределителя.
(c) Вытащите жгут проводов.
(b) Снимите жгут проводов с распределителя под капотом.
(e) Снимите провод заземления с кузова.





33

Механизм двигателя - Двигатель



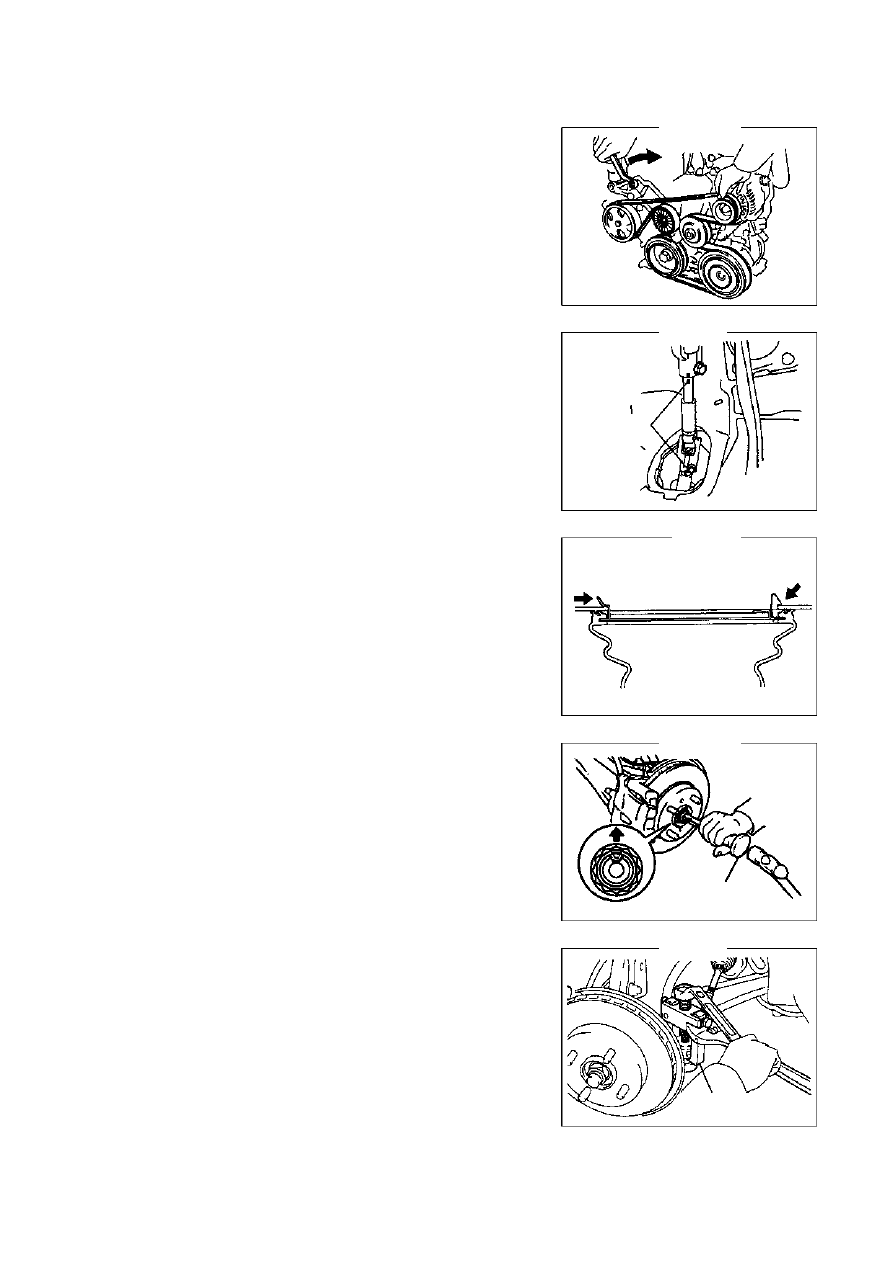

22.

Снимите ремень ГРМ (рис.65).
Поверните натяжитель по часовой стрелке для
откручивания.

23.

Снимите крепления генератора [4G18-

3701100].

24.

Снимите компрессор.

25.

Снимите скобу переднего шасси.

26.

Снимите переднюю выхлопную трубу.

27.

Снимите средний рулевой вал (рис.66).



(a) Снимите крышку рулевой колонки.
(b) Нанесите метку на средний рулевой вал.
(c) Снимите 2 болта и средний рулевой вал.

(d) Снимите крышку рулевой колонки (рис.67).

28.

Снимите гайки с левой стороны передней

ступицы (рис.68).

(a)  Полностью выбейте вогнутую часть гаек при

помощи специального инструмента и молотка.

Примечания:
•  Полностью выбейте вогнутую часть гаек перед

их сниманием.

•  Не повредите резьбу приводного вала.
•  Не затачивайте острый край специального
инструмента.
•  Вставьте инструмент в паз плоскостью вверх.

(b) Снимите гайки торцевым ключом (30

 мм

).

Совет: выполните эти шаги с другой стороны.

29.

Разберите левый поперечный рычаг (рис.69).
Отсоедините поперечный рычаг от поворотного
рычага при помощи специального инструмента.
Совет: выполните это и с другой стороны.



Установ.

метка

Подъем

Съезжание



Спец. инст-т

Спец. инст-т

Рис.65.

Рис.66

Рис.67

Рис..68.

Рис.69
