Топливо - Распылитель инжектора



Распылитель инжектора
Замена



1.  Примите меры по предотвращению утечек бензина.
2.  Снимите пластиковые крышки двигателя.

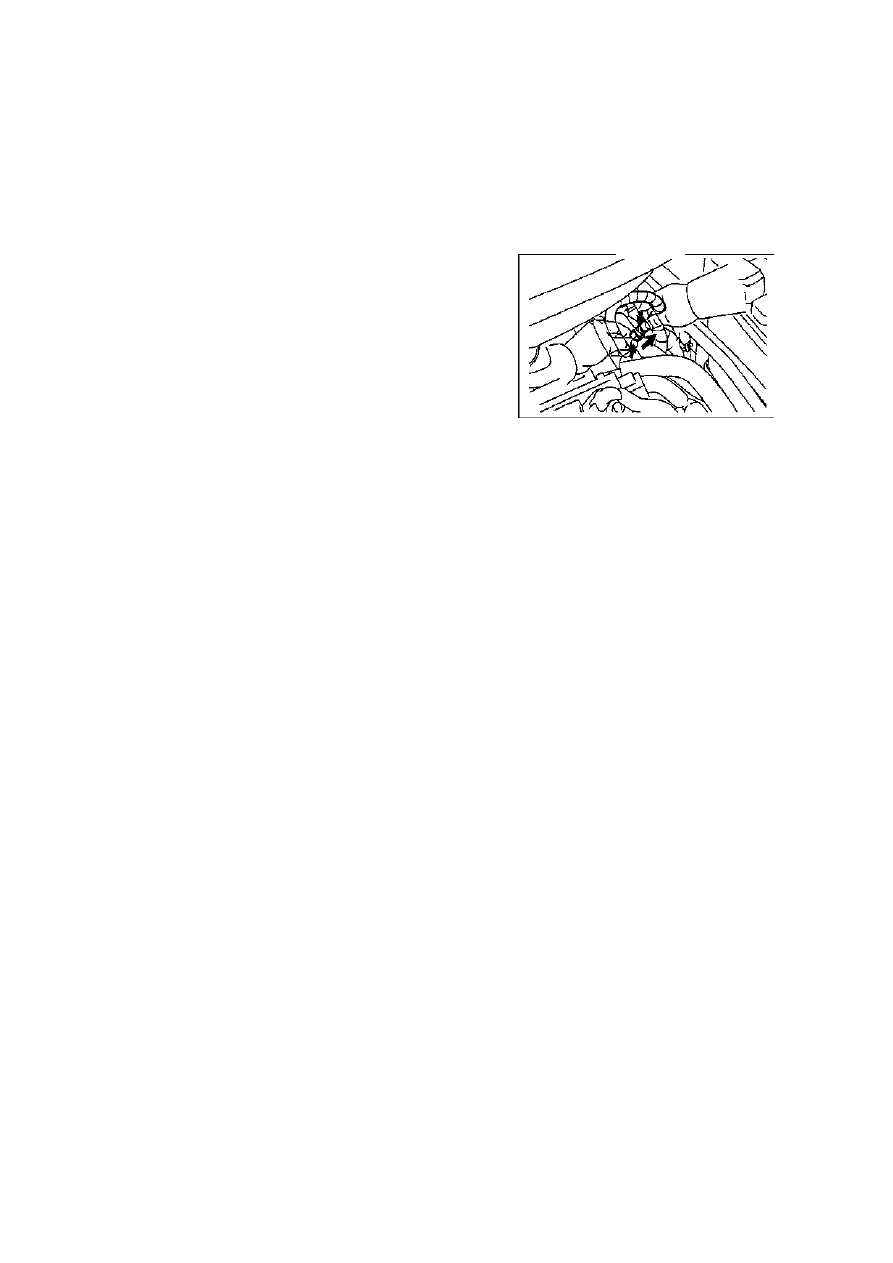

3.  Отключите жгут проводов двигателя [4G18-
3724100](рис.20).



(a) Снимите штуцер распылителя.
(b) Снимите шланг выхлопных газов.

4.  Снимите топливную трубку

(a) Снимите зажимы трубки подачи масла.
(b) Снимите трубку подачи масла с распределительной
трубки топлива.

Примечания:
•  Проверьте наличие грязи на топливной трубке и штуцере перед снятием, при наличии
вытрите.

•  Снимайте только при помощи рук.

•  Проверьте сторонние частицы на контактной поверхности трубки и удалите их при наличии.

•  Закройте трубку пластиковым пакетом во избежание попадания сторонних частиц и
повреждения трубки.

5.  Снимите топливную трубку

Снимите 2 болта и трубку подачи масла (вместе с распылителем).

6.  Снимите компоненты распылителя.

Снимите  4 распылителя с трубки подачи масла.

7.  Установите компоненты распылителя.

Нанесите тонкий слой бензина на кольцо и поверните вправо и влево для установки распылителя
на трубку подачи масла.

Примечания:
•  Не вращайте кольцо.
•  Проверьте свободное вращение распылителя после установки, если нет – замените кольцо.

8.  Установите топливный шланг.

Установите топливный шланг на трубку подачи масла.
Примечания:
•  Проверьте повреждения или посторонние материалы на стороне прилегания топливной
трубки.
•  После установки, вручную потяните трубку, чтобы убедиться в надежности ее крепления.



Рис.20



15

Топливо - Распылитель инжектора



9.  Установите распределитель топлива [4G18-1112110].

(a) Проверьте кольцо распылителя и замените его, если оно повреждено.
(b) Установите прокладку на головку блока цилиндров.
(c)  Установите распределитель топлива вместе с

распылителем. Момент затяжки:   19Нм

(d)  Установите зажимы

топливной трубки.

Момент затяжки: 9 Нм

10.

Проверьте работу топливного насоса и проверьте утечки топлива.





16

Топливо - Топливный насос



Топливный насос



Демонтаж, установка, разборка и сборка



1.  Примите меры по предотвращению утечек бензина
2.  Снимите подушку заднего сиденья
3.  Снимите задний коврик
4.  Снимите блок испарения топлива No. 2

Примечания:



•  Проверьте наличие загрязнений вокруг штуцера и вытрите их.
•  Будьте внимательны с грязью, крепление соединения обеспечивается кольцом.
•  Не выполняйте эту операцию инструментом.
•  Не сгибайте и не ломайте нейлоновый шланг.
•  Закройте штуцер пластиковым пакетом после снимания шланга топлива.
•  Если шланг прилип к штуцеру, зажмите шланг пальцами и вращайте, затем снимите.

5.  Снимите основной шланг топливного бака и трубку возврата

топлива
Примечания:

•  Проверьте наличие загрязнений вокруг штуцера и вытрите их.
•  Будьте внимательны с грязью, крепление соединения обеспечивается кольцом.
•  Не выполняйте эту операцию инструментом.
•  Не сгибайте и не ломайте нейлоновый шланг.
•  Закройте штуцер пластиковым пакетом после снимания шланга топлива.
•  Если шланг прилип к штуцеру, зажмите шланг пальцами и вращайте, затем снимите.

6.  Снимите топливный насос

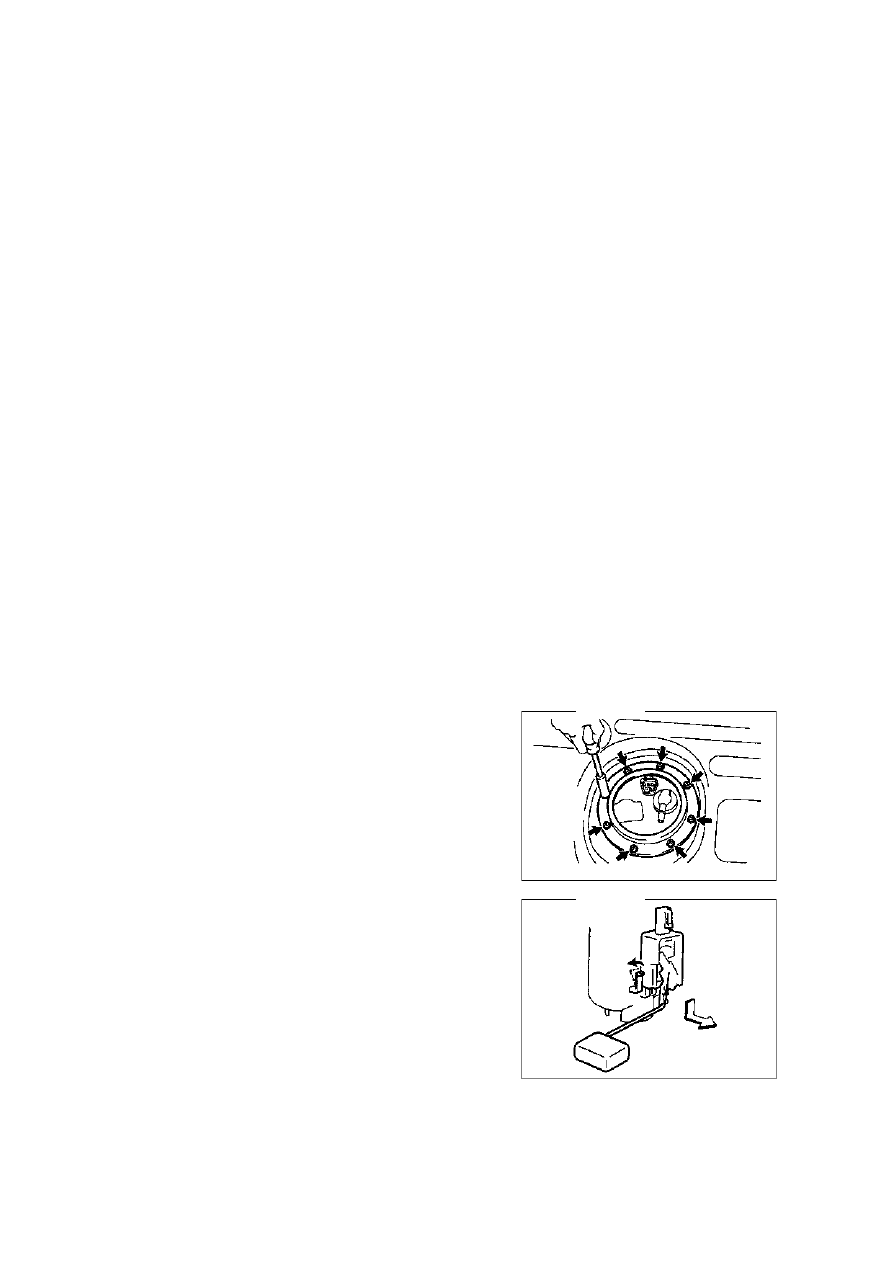

(a) Открутите гайку топливного насоса (пластиковый бак) или

снимите 6 винтов (металлический бак) (рис.21).

(b) Снимите топливный насос.
Примечания: (см. рис.22).
•  Не повредите сетку топливного насоса.
•  Не погните рычаг поплавка.



7.  Установите топливный насос. Момент затяжки: 8 Нм.
8.  Установите задний коврик

Установите задний коврик из бутилкаучука.

9.  Проверьте утечки топлива.



Рис.21

Рис.22



17

Топливо - Топливный бак



Топливный бак



Демонтаж, установка, разборка и сборка



1.  Примите меры по предотвращению утечек

бензина ( см. стр.  14)

2.  Снимите подушку заднего сиденья
3.  Снимите задний коврик
4.  Снимите блок испарения топлива No. 2
5.  Снимите основной шланг топливного бака и трубку

возврата топлива

6.  Снимите топливный насос
7.  Слейте топливо
8.  Снимите переднюю скобу пола
9.  Снимите переднюю выхлопную трубу

(a) Снимите коврик и снимите крепление датчика кислорода.
(b) Снимите переднюю выхлопную трубу

10. Разберите вентиляционную трубку топливного
шланга.
11.Снимите заливную трубку бака
12.Снимите блок испарения топлива No. 2 (рис.24,23).

Нажмите штуцер шланга и вытащите шланг.
Примечания:
•  Проверьте  наличие  загрязнений  вокруг  штуцера  и

вытрите их.

•  Будьте  внимательны  с  грязью,  крепление  соединения

обеспечивается кольцом.

•  Не выполняйте эту операцию инструментом.
•  Не сгибайте и не ломайте нейлоновый шланг.
•  Закройте штуцер пластиковым пакетом после снимания
шланга топлива.
•  Если  шланг  прилип  к  штуцеру,  зажмите  шланг

пальцами и вращайте, затем снимите.

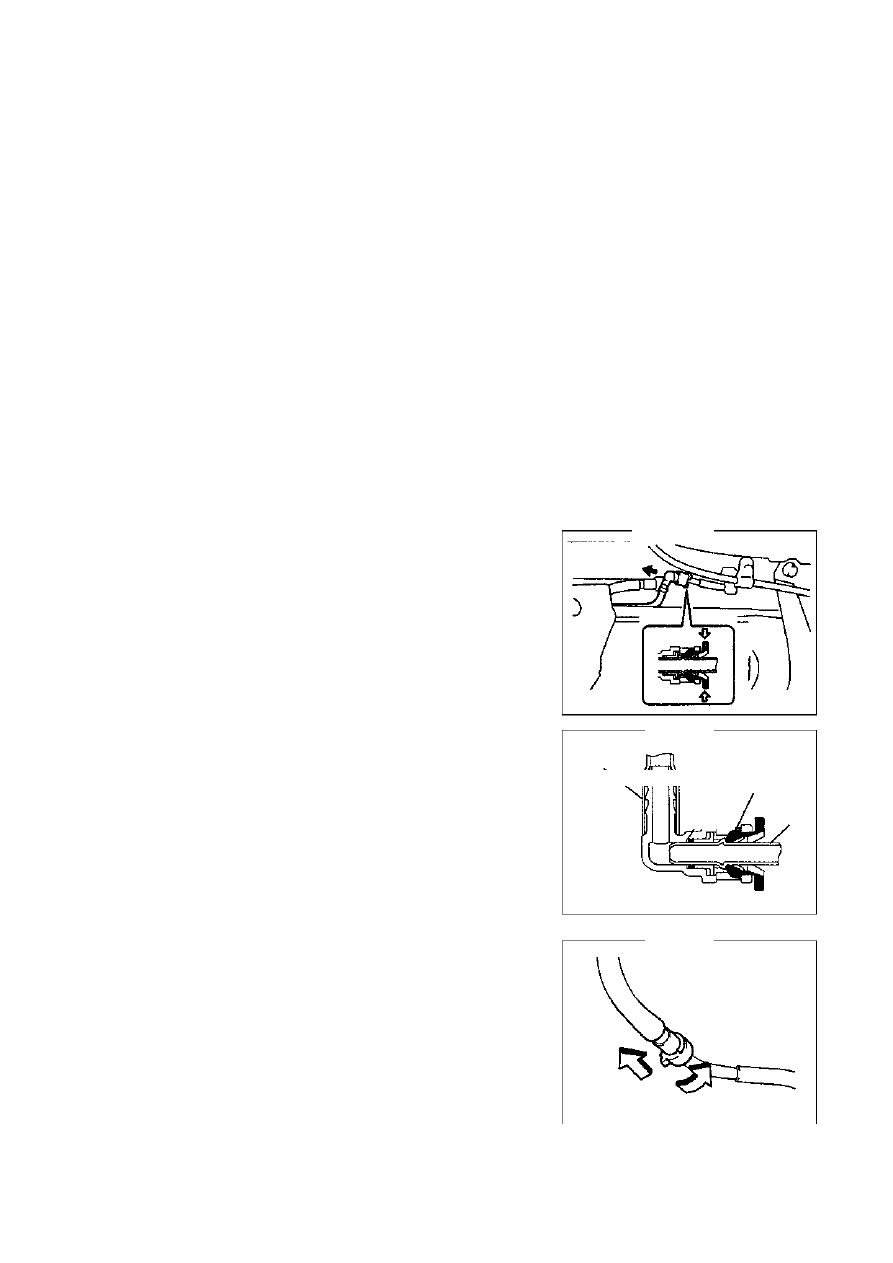

13. Разберите основной шланг бака

Поверните  выступ  кольца  и  разблокируйте  соединение,
вытащите шланг, как показано на рисунке 25.

Примечания:
•  Проверьте  наличие  загрязнений  вокруг  штуцера  и

вытрите их.

2
1



Pipe

Нейлоновая труба



Зажим

Кольцо



Рис.23.

Рис.24

Рис.25
