18

Топливо - Топливный бак

•  Будьте внимательны с грязью, крепление соединения

обеспечивается кольцом (рис.26).

•  Не выполняйте эту операцию инструментом.
•  Не сгибайте и не ломайте нейлоновый шланг.
•  Закройте штуцер пластиковым пакетом после
снимания шланга топлива.

•  Если  шланг  прилип  к  штуцеру,  зажмите  шланг

пальцами и вращайте, затем снимите.

14.  Снимите топливный бак

(a) Снимите зажим троса стояночного тормоза.
(b) Установите рычаг под бак. Снимите жгут проводов бака и

топливный бак.



15.  Снимите основной шланг топливного бака и трубку возврата

топлива

16.  Снимите шланг блока испарения топлива No. 2
17.  Снимите прокладку топливного бака No. 1
18.  Снимите протектор топливного бака No. 1

Снимите заклепку дрелью и снимите протектор топливного бака.

19.  Установите протектор топливного бака No. 1

Установите протектор бака заклепкой.

20.  Установите прокладку топливного бака No. 1

Как показано на рисунке 27, установите новую
прокладку бака.

21.  Установите топливный бак. Момент затяжки: 39 Нм
22.  Установите переднюю выхлопную трубу.

Момент затяжки: 40 Нм

23.  Установите переднюю скобу пола.

Момент затяжки: 30 Нм

24.  Установите заднюю заглушку

Установите заднюю заглушку.

25.  Проверьте утечки топлива .
26.  Проверьте утечки газа в выхлопной системе



Рис.26

Рис.27.



19

Контроль выхлопа - Система контроля выхлопа



Контроль выхлопа



Система контроля выхлопа

Проверка на автомобиле



1.  Проверка кислородного датчика.

(a) Дайте двигателю поработать 3 минуты на холостом ходу для достижения кислородным

датчиком рабочей температуры  350 °C.

(b) Установите мультиметр в режим вольтметра постоянного тока и подключите 2 контакта к

серому и черному штырю датчика, напряжение должно
быстро колебаться между 0.1-0.9В.
Внимание:

•  Выполните проверку сразу после прогрева

автомобиля.

•  Если изменения напряжения не видны,

необходимо еще раз прогреть кислородный
датчик.

2.  Проверьте скорость вращения после прекращения
подачи топлива.

(a) Разгоните двигатель минимум до 3500 об./мин..
(b) Проверьте рабочий шум распылителя стетоскопом.
(c) При отпускании газа, проверьте восстановление рабочего шума распылителя после
остановки.

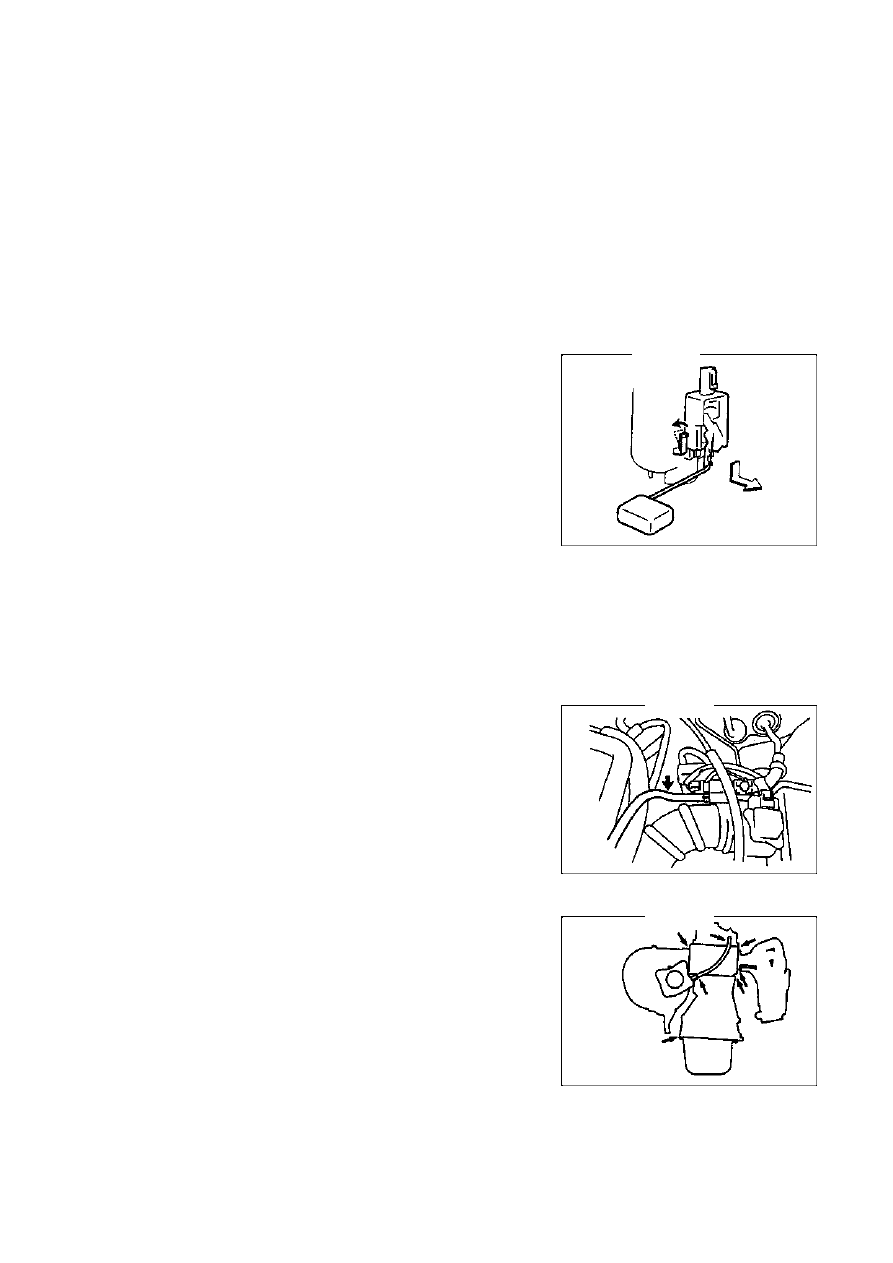

3.  Проверьте систему управления испарений топлива
(рис.29).

(a) Проверьте зажимы шланга между угольным фильтром и

клапаном фильтра на надежность крепления, проверьте
утечки.

(b) Проверьте неполадки работы системы диагностическим

инструментом.

4. Визуально проверьте шланг, штуцер и ребра
нагрева.



Проверьте трещины, разломы и повреждения
(см. рис.30).
Совет: отключение датчика уровня масла, крышки масла

и  шланга  принудительной  вентиляции  может
привести  к  сбоям  в  работе  двигателя.  Трещины  и
слабины  между  дросселем  и  головкой  блока
цилиндров  приведет  к  избытку  воздуха  и  сбоям
работы двигателя.

Рис.28

Рис.29

Рис.30



20

Контроль выхлопа - Система контроля выхлопа



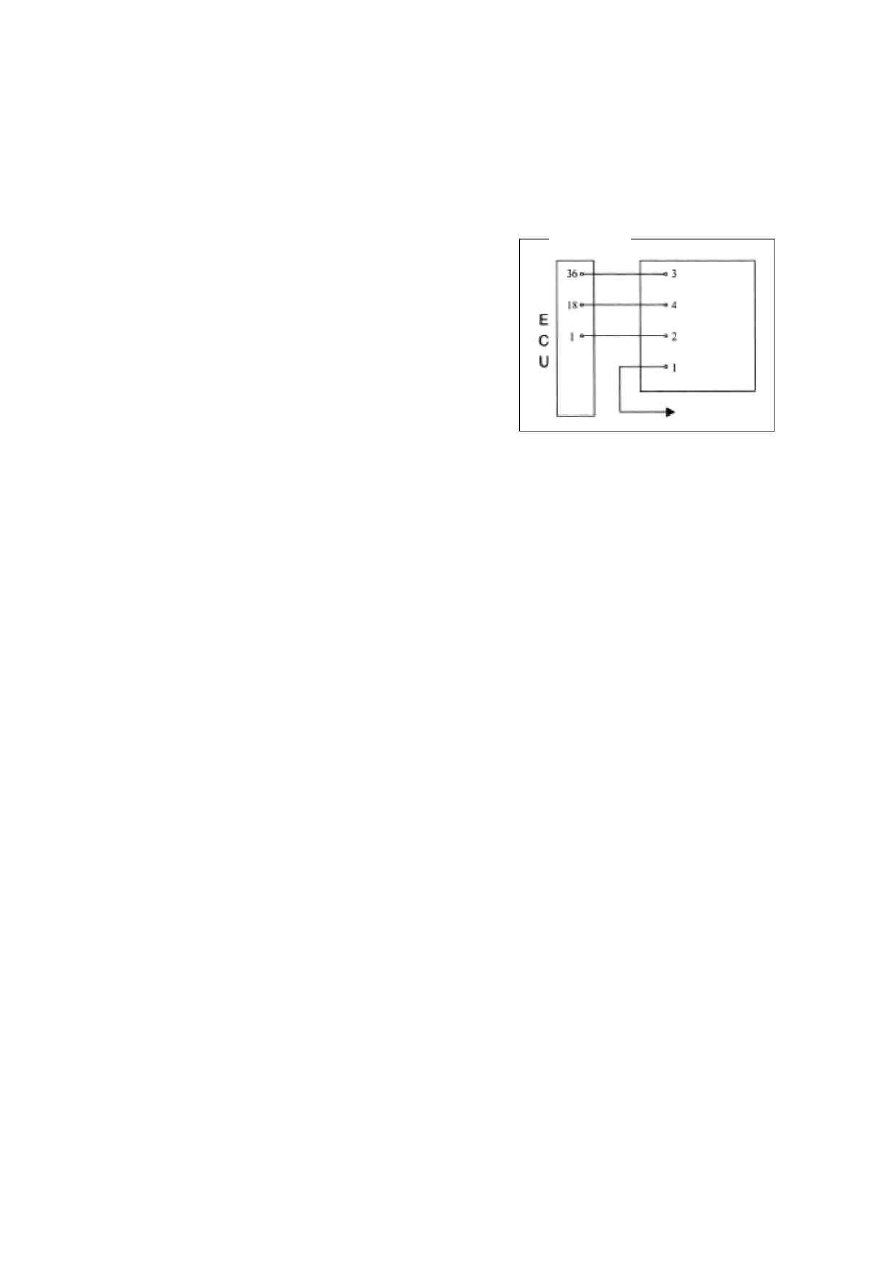

5. Проверьте сопротивление нагрева горячего кислородного датчика ( см. рис.31).

(a) Разъедините крепление кислородного датчика.
(b) Установите цифровой мультиметр в режим омметра, и подключите 2 контакта к белому и

черному штырьку, сопротивление при нормальной температуре составляет 1~6 Ом.



6. Проверьте крышку топливного бака (рис.28).

Визуально проверьте крышку и прокладку топливного бака на наличие повреждений.



Кислородный датчик

Главное реле

Рис.31.



21

Контроль выхлопа - Система контроля выхлопа

Проверка





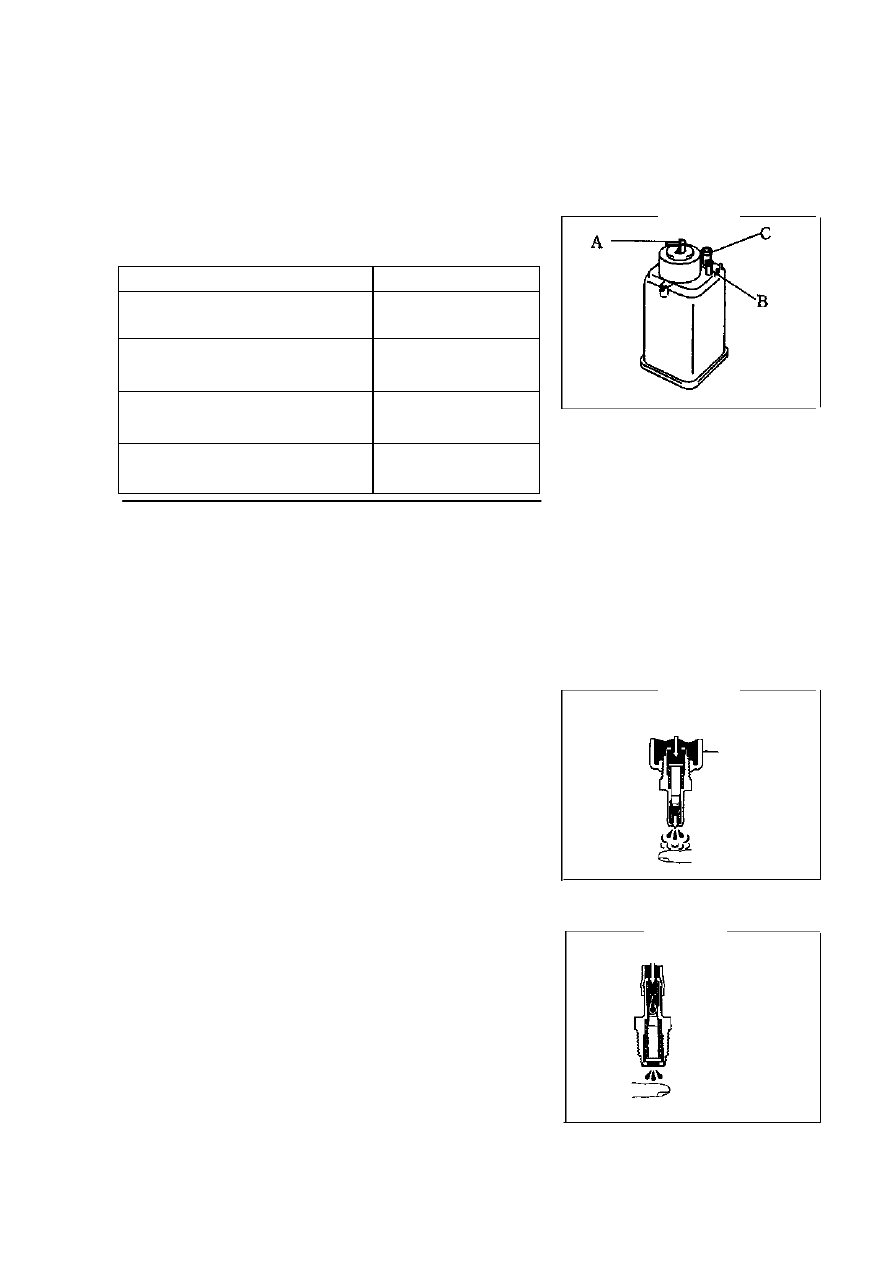

1. Угольный фильтр [4G18-1129020](рис.32).

Угольный фильтр. Проверьте работу угольного фильтра в
соответствии с таблицей 7. Стандарт: таблица 7
Таблица .7



Методы проверки

Стандарт

Закройте отверстия B и C и
подайте вакуум к отв. A

Утечек нет

Закройте отверстие C и подайте
вакуум к отверстию А

Воздух выходит
из отверстия В

Закройте отверстие C и
подайте воздух к отверстию А

Воздух выходит
из отверстия В

Подайте воздух в отверстие А

Воздух выходит из
отверстия В и С

2.  Клапан управления угольного фильтра

(a) Проверьте проводимость между контактами клапана.

Сопротивление: 22-30 Ом при 20°C

(b) Проверьте работу клапана.

(1) Подайте питание батареи на его контакты.
(2) Проверьте ток воздуха в направлении стрелки на
корпусе.

3.  Клапан принудительной вентиляции [4G18-1014110]

(a) Подайте воздух со стороны цилиндра и проверьте

свободный проход воздуха (рис.33).

Внимание:  не  вдыхайте  через  клапан,  так  как

остатки бензина могут вам повредить.

(b) Подайте воздух со стороны впускного коллектора,

воздух должен проходить с трудом (рис.34).
Совет: если работа не соответствует стандартам,
замените клапан.



Чистый шланг

Сторона цилиндра



Сторона впускного коллектора

Рис.32.

Рис.33.

Рис.34.
