Механизм двигателя - Двигатель



30.  Разберите левое переднее крепление

стабилизатора.

Закрепите болты шестигранным ключом и снимите
гайки. Совет: выполните эти шаги на другой
стороне.

31.  Разберите нижний левый рычаг (рис.70).

(a) Как показано на рисунке, снимите болт и 2 гайки.

(b) Отделите вал от ступицы при помощи

пластикового молотка. Совет: выполните эти шаги
на другой стороне (рис.71).

32.  Снимите возвратную трубку масла.

После снимания 3 зажимов и 2 болтов резервуара
масла ГУР снимите возвратную трубку масла.

33.  Снимите двигатель [4G18-1000000] и

трансмиссию.

(a) Поднимите крюк двигателя.
(b) Снимите 4 болта, 2 гайки и правое крепление

двигателя (рис.72).

(c) Снимите стяжной болт и гайку, затем снимите

левое крепление двигателя (рис.73).

(d) Как показано на рисунке 74, снимите 6 болтов.
(e) Осторожно снимите двигатель и трансмиссию с

автомобиля.



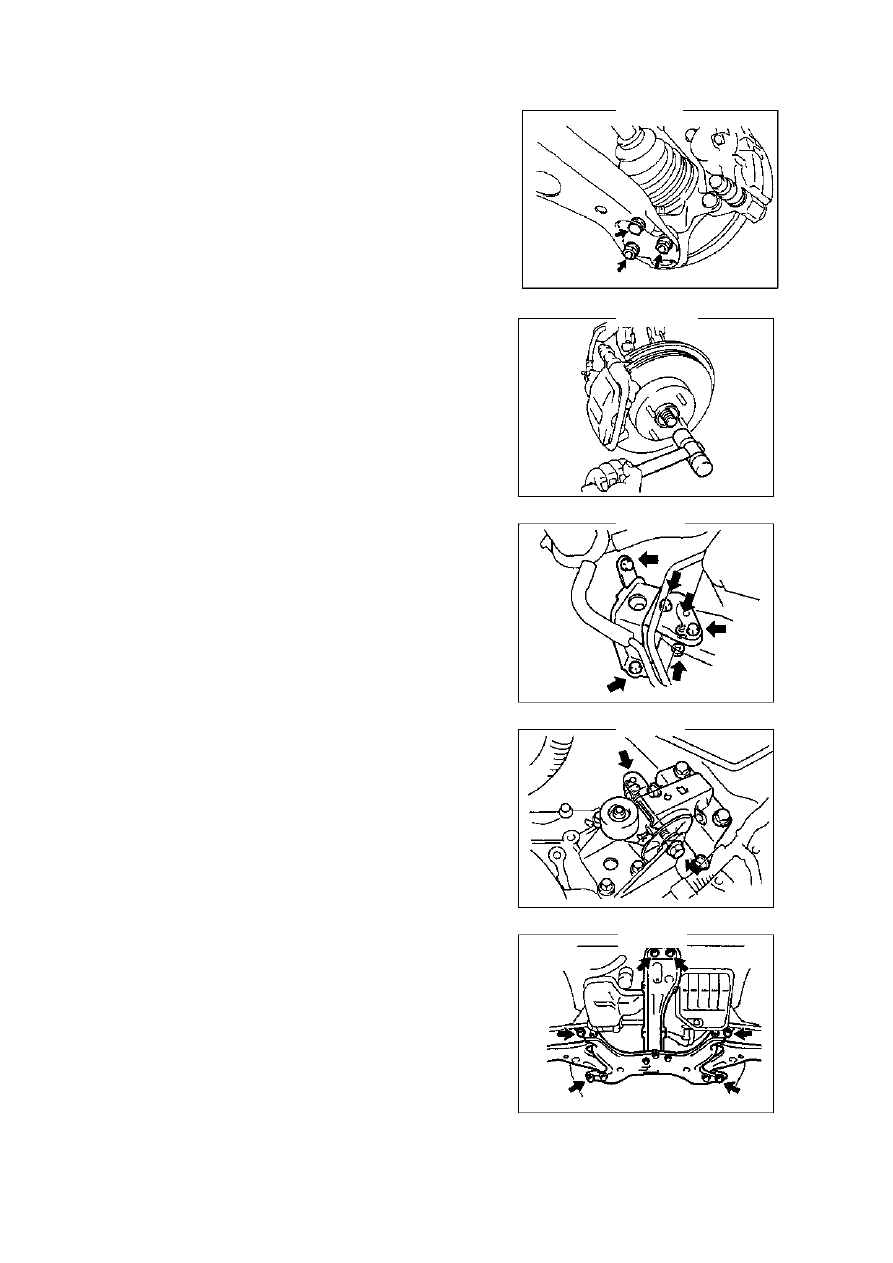

Рис.70

Рис.71.

Рис.72

Рис.73

Рис.74



35

Механизм двигателя - Двигатель





(f)  Как показано на рисунке 75, установите передний и

задний крюки двигателя.

Момент затяжки:   38 ± 11. 4 Нм Совет: Установите
крюки спереди и сзади.

(g) Поднимите двигатель устройством подъема.

34.

Снимите насос ГУР.

35.

Снимите нижнюю раму с боковой частью.



(a) Снимите переднее и заднее крепление двигателя.
(b) Снимите нижнюю раму.



36.

Снимите крепления стартера [4G18-3708100].

37.

Снимите трансмиссию.



(a) Закрепите коленвал при помощи специального
инструмента, и снимите 6 болтов.
(b) Снимите трансмиссию.

38.

Снимите сцепление [4G18-1601000]
и маховик [4G18-1005120J].
(a) Закрепите коленвал при помощи специального

инструмента, и снимите сцепление (рис76).

(b) Затем снимите маховик.

39.

Снимите опорную пластину дросселя [4G18-

1008202].
40.

Снимите впускной коллектор [4G18-1008200].

41.

Снимите верхнюю крышку выпускного коллектора

[4G18-1008120].
42.

Снимите выпускной коллектор [4G18-1008100].

43.

Снимите инжектор [4G18-1112100].

44.

Снимите крепления катушки зажигания.

45.

Снимите трубку датчика масла [4G18-1002140].

46.

Снимите регулятор температуры [4G18-1306100].

47.

Разберите выходную трубку теплого воздуха и воды [4G18-1300100].

48.

Снимите сигнализатор давления масла[4G18-3757100].
Снимите сигнализатор давления масла с SST.

49.

Снимите шланги со всех штуцеров на двигателе.
Снимите зажимы и шланги.

50.

Снимите натяжитель ремня ГРМ.

51.

Снимите датчик фазы [4G18-3600030].



крюк

перед

зад

Спец. инст-т



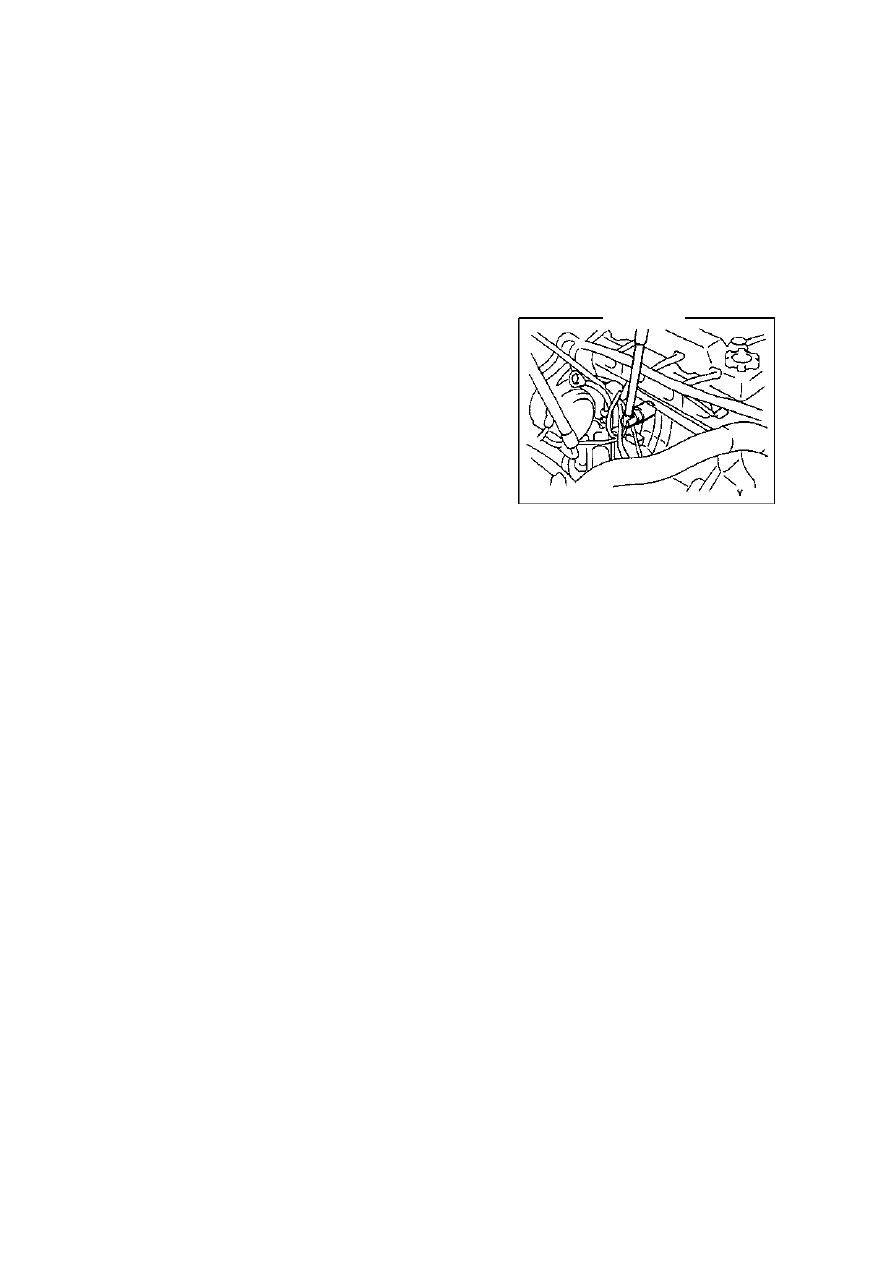

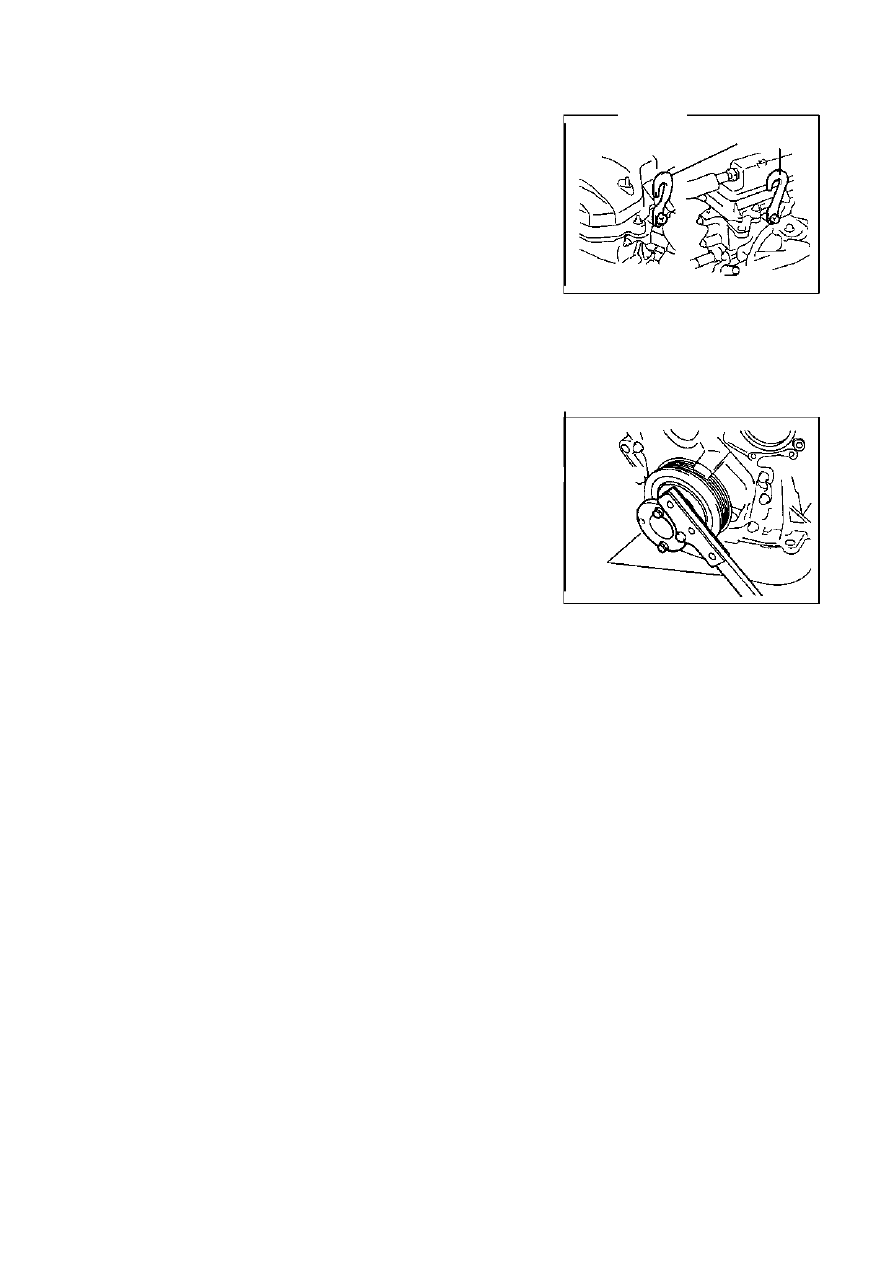

Рис.75

Рис.76.



36

Механизм двигателя - Двигатель

52.

Снимите датчик скорости [4G18-3600010].

53.

Снимите датчик детонации.

Снимите датчик детонации при помощи
специального инструмента.

54.

Снимите датчик температуры воды.

Снимите датчик температуры воды при помощи
специального инструмента.

55.

Замените двигатель.

56.

Установите датчик температуры воды.



(a) Установите новую прокладку датчика температуры
воды.
(b) Установите датчик температуры воды при помощи

специального инструмента (рис.77).
Момент затяжки:   20. 4 ± 4,08Нм

57.

Установите датчик детонации.
Установите датчик детонации при помощи
специального инструмента.
Момент затяжки:   18 ± 3. 6 Нм

58.

Установите датчик скорости.
Установите датчик скорости и зажимы проводов.
Момент затяжки:    9 ± 1. 8 Нм

59.

Установите датчик фазы.

           Момент затяжки:   9 ± 1. 8 Нм
60.

Установите натяжитель ремня ГРМ.
Момент затяжки:  гайка:    29 ± 5,8 Нм

                 Болт:   69 ± 13,8 Нм

61.

Установите шланги всех штуцеров двигателя.

Установите зажимы и шланги.

62.

Установите сигнализатор давления масла.

(a) Очистите  резьбу  сигнализатора  и  нанесите

клеящее вещество (Kesaixin 1545)

(b) Установите сигнализатор давления

масла при помощи специального
инструмента.
Момент затяжки:   15 ± 4. 5 Нм

63.

Установите выходную трубку теплого воздуха и

воды.

Установите новую прокладку и трубку теплого воздуха
и воды.
Момент затяжки:  гайка:  9 ± 1. 8 Нм
                              Болт:   9 ± 1. 8 Нм

Рис.77.



37

Механизм двигателя - Двигатель

64.

Установите регулятор температуры (рис.78).

(a) Проверьте кольцо регулятора температуры.
(b) Установите регулятор температуры как показано на

рисунке.

(c) Установите штуцер подачи воды.

Момент затяжки:   11 ± 2. 2 Нм

65.

Установите трубку датчика масла.

66.

Установите крепления катушки зажигания.
Момент затяжки:   9 ± 1. 8 Нм

67.

Установите инжектор.



(a) Установите изолятор головки блока цилиндров.
(b) Установите инжектор.

Момент затяжки:   9 ± 1. 8 Нм

(c) Установите зажим топливного шланга.

68.

Установите прокладку выпускного
коллектора и коллектор
Момент затяжки:    25 ± 5 Нм

69.

Установите верхнюю крышку выпускного
коллектора.
Момент затяжки:   18 ± 3. 6 Нм

70.

Установите впускной коллектор.
Установите новую прокладку и впускной
коллектор. Момент затяжки:   30 ± 6 Нм

71.

Установите опорную пластину дросселя.
Момент затяжки:   30 ± 6 Нм

72.

Установите маховик и сцепление.



(a) Закрепите коленвал при помощи специального
инструмента (рис.79).
(b) Очистите болты и отверстия.
(c) Покройте болты клеящим веществом (Kesaixin
1234).

(d) Установите маховик ( см. рис.80).

В указанном на рисунке порядке, равномерно
затяните болты. Момент затяжки:   88 ± 5 Нм

(e) Установите сцепление.



Спец.

инст-

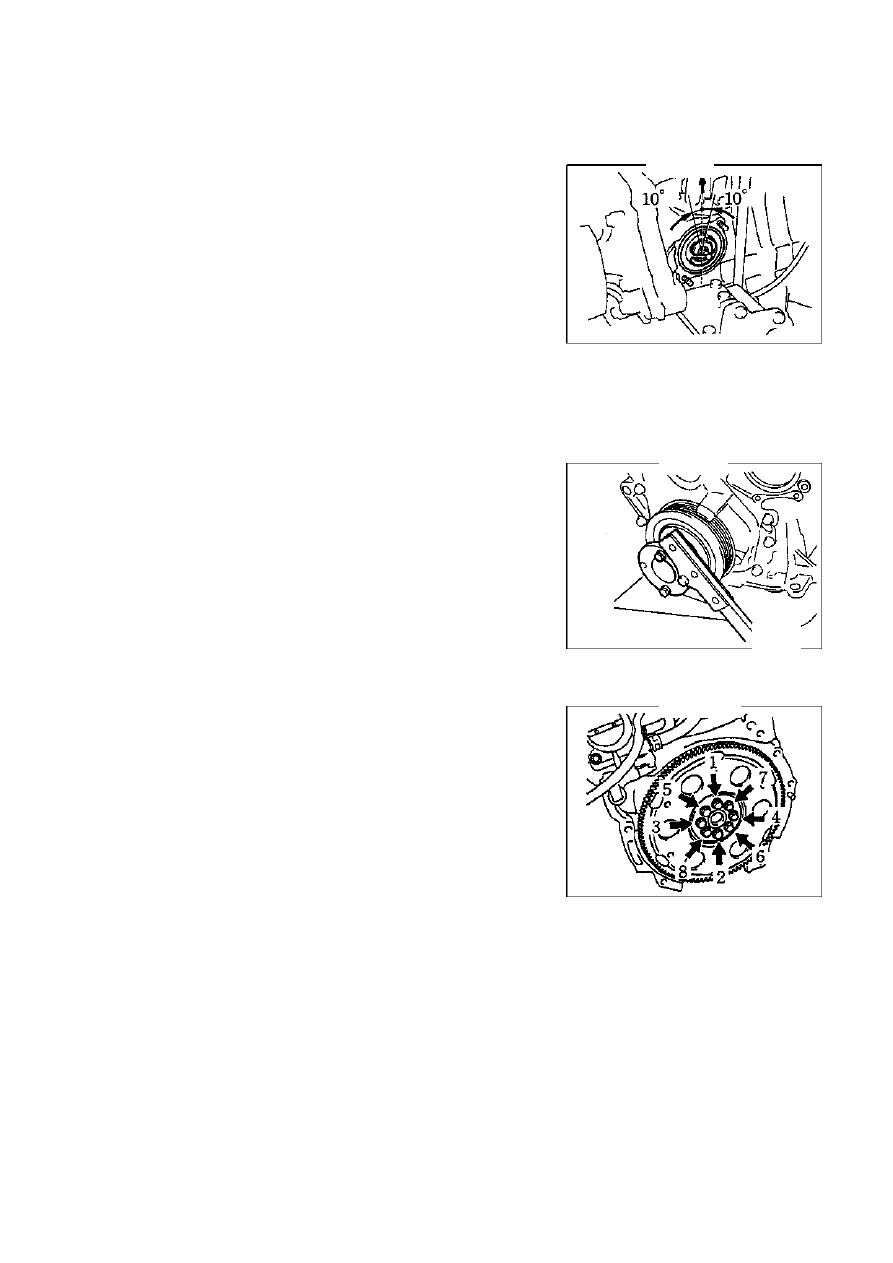

Рис.78

Рис.79

Рис.80.
