Плавкие предохранители и реле перегрузки трамвайного вагона ЛМ-68

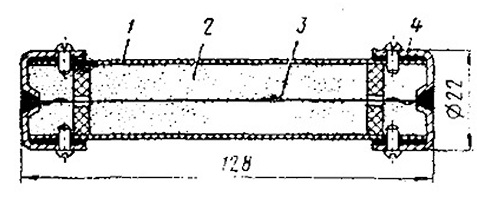

Плавкий трубчатый предохранитель (рис. 83) высоковольтных целей состоит из фибровой трубки 1, заполненной мелкозернистым изолирующим веществом 2 (кварцевый песок, мел, мраморная крошка). На трубку с обоих концов надевают и закрепляют винтами латунные колпачки 4, к которым изнутри к торцовой части припаивают плавкую вставку 3 из калиброванной медной фольги или проволоки. При определенной нагрузке плавкая вставка перегорает, что приводит к образованию электрической дуги и резкому повышению температуры внутри предохранителя. При этом наполнитель и фибра выделяют водород, углекислый газ, водяные пары которых, скапливаясь внутри трубки под большим давлением, приводят к эффективному гашению дуги. Наполнитель способствует также быстрому отводу тепла.

На вагоне ЛМ-68 плавкие предохранители вспомогательных силовых цепей собраны в блок из десяти -предохранителей, смонтированных на одной панели с автоматическим выключателем. Каждый предохранитель блока установлен в ячейке и закрыт пластмассовой крышкой.

Предохранитель низковольтной цепи имеет меньшие по длине размеры. Плавкую вставку его припаивают к колпачку или прижимают им, если колпачок выполнен съемным, с

резьбой. Как правило, низковольтный предохранитель наполнителя не имеет. Низковольтные плавкие предохранители установлены в секции 4 пульта управления (см. рис. 4).

Рис. 83. Плавкий предохранитель

Реле перегрузки типа
РМ-3001 (РП1-3, РП2-4) состоит из двух раздельных

электромагнитных механизмов, отключающих цепь тяговых двигателей и включающих ее при помощи устройства возврата (кнопка Возврат РП»), Реле перегрузки отрегулировано на

ток срабатывания 400 А. В том случае, если ток в цепи тяговых

двигателей достигает тока срабатывания реле перегрузки, то якорь его притягивается и размыкает свои контакты в катушках линейных контакторов ЛK1 и ЛК4 (см. рис. 67). Контакторы отключают силовую цепь тяговых двигателей от сети. Для включения реле перегрузки необходимо рукоятку контроллера-водителя установить на нулевое положение и нажатием кнопки *Возврат РП* включить катушку возврата РП. Реле включится и восстановит цепь питания катушек линейных контакторов.

При исчезновении напряжения в сети или перегорании предохранителя в цепи независимого возбуждения происходит автоматическое замещение электродинамического торможения торможением при независимом возбуждении обмоток последовательного возбуждения с питанием их от аккумуляторной батареи. При этом через размыкающий контакт реле PH (8А— 8Б) (см. рис. 67,6) получает питание катушка контактора Л13. По цепи 8—РУМ—8А—8В—8Г—ОМ—0 возбуждается катушка контактора ТБ и после его включения подается напряжение от аккумуляторной батареи на обмотки последовательного возбуждения тяговых двигателей. Одновременно обесточиваются катушки вентилей ВТ1 и ВТ2. Замыкающими контактами контактора ТБ в цепи провода 25 накладывается пневматическое дотормаживание. В салоне при этом включается аварийное освещение через размыкающие контакты реле напряжения (74—74А). Освещение от контактного провода прекращается.
