ЖЕЛЕЗОБЕТОННЫЙ КАРКАС ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 4



Пролеты рассматриваемого здания сплошной застройки оборудованы подвесными электрическими кранами грузоподъемностью до 5 т. Основной каркас образуется железобетонными колоннами прямоугольного сечения, расположенными с ша­гом 6 м и перекрытыми железобетонными решетча­тыми стропильными балками для скатной кровли пролетом

12 и 18 м.

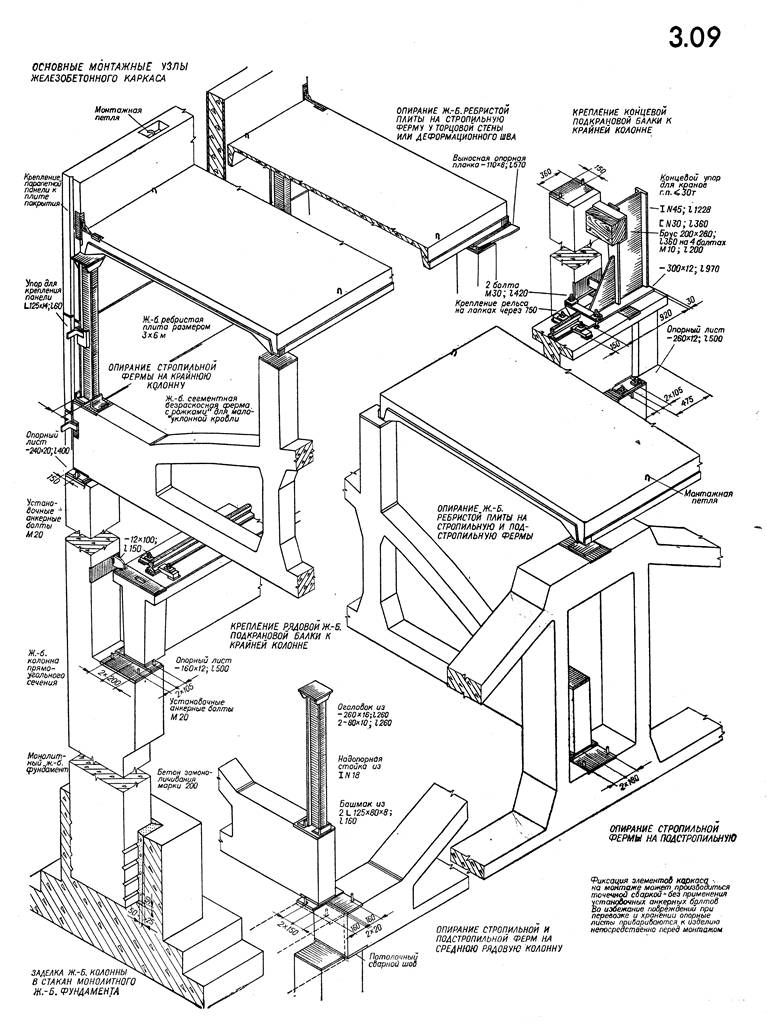

Лист 3.09. Основные монтажные узлы железобетонного каркаса

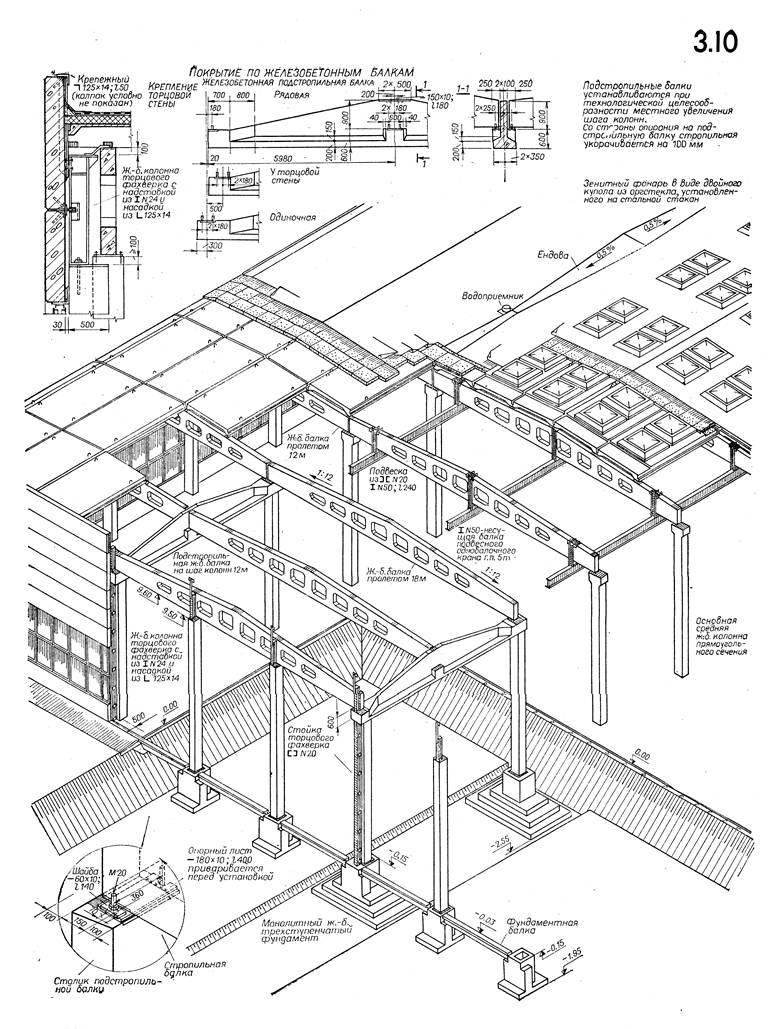

Лист 3.10. Одноэтажное здание, перекрытое железобе­тонными балками



При технологической необходимости местного увеличения шага колонн могут быть установлены подстропильные железобетонные или стальные балки. При этом со стороны опирания на железо­бетонную подстропильную балку стропильная уко­рачивается на 100 мм.

Торцовые железобетонные фахверковые колон­ны по площади сечения идентичны крайним основ­ным колоннам, но укорочены на 100 мм. В уровне покрытия они надстраиваются надставками и на­садками из горячекатаных профилей для крепле­ния парапетных панелей. Верх надставки шарнирно связан с диском покрытия. Смещенная на 0,5 м стропильная балка отделена от фахверка и не вос­принимает горизонтальных усилий.

Несущие балки подвесных кранов подвешены к стропильным балкам покрытия. Средние пролеты освещаются через спаренные зенитные фонари из оргстекла (см. лист 8.04). Зенитные фонари уста­навливаются на ребристые железобетонные плиты с утолщенными полками в местах световых про­емов.



Здание, секция которого показана на рассмат­риваемом листе, представляет собой прямоуголь­ный корпус ткацкой фабрики с шагом средних колонн 18 м, пролетом 24 м и высотой до низа стропильных конструкций 6 м. По условиям техно­логических процессов производственные помещения обеспечиваются постоянным температурно-влаж-ностным режимом и уровнем освещенности. За исключением канализации, все инженерные сети проходят в межферменном пространстве, выделен­ном в технический чердак.

Складские, обслуживающие, бытовые и админи­стративные помещения встроены в основной кор­пус в трех уровнях (подвал, уровень чистого пола и антресоли) и расположены вдоль наружных стен и поперечной стены, разграничивающей отдельные цехи. Шаг колонн перекрыт железобетонными подстропильными фермами, пролет — железобе­тонными безраскосными фермами с «рожками». К нижнему поясу стропильных ферм подвешен пото­лок.

Продольная устойчивость стропильной системы по средним рядам колонн обеспечивается подстро­пильными фермами, жестким диском покрытия и дополнительными распорками, связывающими верхние пояса стропильных и подстропильных ферм в крайних шагах температурного отсека.

Расположенный над ткацким цехом подвесной потолок уменьшает объем кондиционируемого воз­духа, снижает уровень шума и защищает произ­водственные помещения от пыли, накапливающей­ся в межферменном пространстве. Он выполнен из перфорированных алюминиевых кассет размером в плане 0,6 X 0,6 м, подвешенных к каркасу из стальных уголков. Кассеты заполнены звукопоглотителем. В потолок вмонтированы светильники размером 0,6X1,8 м с люминесцентными лампа­ми. Для обслуживания инженерных сетей над по­толком предусмотрены ходовые мостики из про­сечно-вытяжного стального настила. Отделенный подвесным потолком технический чердак использу­ется для разводки воздуховодов — стальных труб,

подвешенных    к    верхнему    поясу   стропильных ферм.

Ограждение подвесным потолком межфермен­ного пространства улучшает гигиенические, аку­стические и эстетические качества интерьера про­мышленного здания, создавая новые возможности для выразительных архитектурных решений.



В рассматриваемом здании сплошной застрой­ки принят комбинированный шаг — 6 м по край­ним и 12 м по средним рядам колонн. Крайний пролет 18 м, средние 24 м. Шаг перекрыт железо­бетонными подстропильными фермами, пролеты — железобетонными безраскосными стропильными фермами с «рожками».

Продольная устойчивость каркаса дополни­тельно обеспечивается показанными на чертеже стальными крестовыми связями в среднем шаге крайнего ряда и расположенными вне поля черте­жа стальными портальными связями в среднем шаге средних рядов.

Устойчивость ферм в процессе эксплуатации здания обеспечивается диском покрытия и сталь­ными связями, устанавливаемыми в плоскости верхнего пояса в фонарных проемах. Они состоят из крестовых связей, расположенных при 6-мет­ровом шаге ферм у торцов фонаря, и соединяющих фермы по коньку распорок.

В зданиях тяжелого режима работы и при опорных кранах тяжелого режима работы и не­прерывного действия нижний пояс ферм развязы­вается в середине пролета вертикальными связя­ми, установленными в торцовых шагах, и соеди­няющими их растяжками. В период монтажа все фермы связываются по коньку инвентарными сталь­ными распорками, снимаемыми после приварки плит покрытия.

Средние пролеты освещаются естественным светом через продольные светоаэрационные фона­ри. Стальные, фермы и панели каркаса фонарей привариваются к закладным элементам верхнего пояса стропильных ферм. Их продольная устой­чивость обеспечивается расположенными в край­них фонарных ячейках стальными связями, уста­новленными в плоскости стоек фонарных ферм и покрытия фонаря.

Стекающая по скатам кровли вода собирается в ендовах и отводится через расположенные с интервалом 12 м водоприемники в ливн

Сегментная плита-оболочка П-образного сечения, номенклатурным размером 3X18 м, представляет собой короткий цилиндрический свод-оболочку с двумя боковыми ребрами-диафрагмами сегментно­го очертания. Высота плиты на опоре 140—145 мм, в шелыге свода 1000—1050 мм. Толщина оболочки в пролете 30 мм. Толщина стенки бокового ребра 40 мм. Внутренняя поверхность бокового ребра меет уклон I : 25, наружная усилена ребрами жесткости с интервалом до 1,6 м,













евую кана­лизацию по стоякам из чугунных труб.

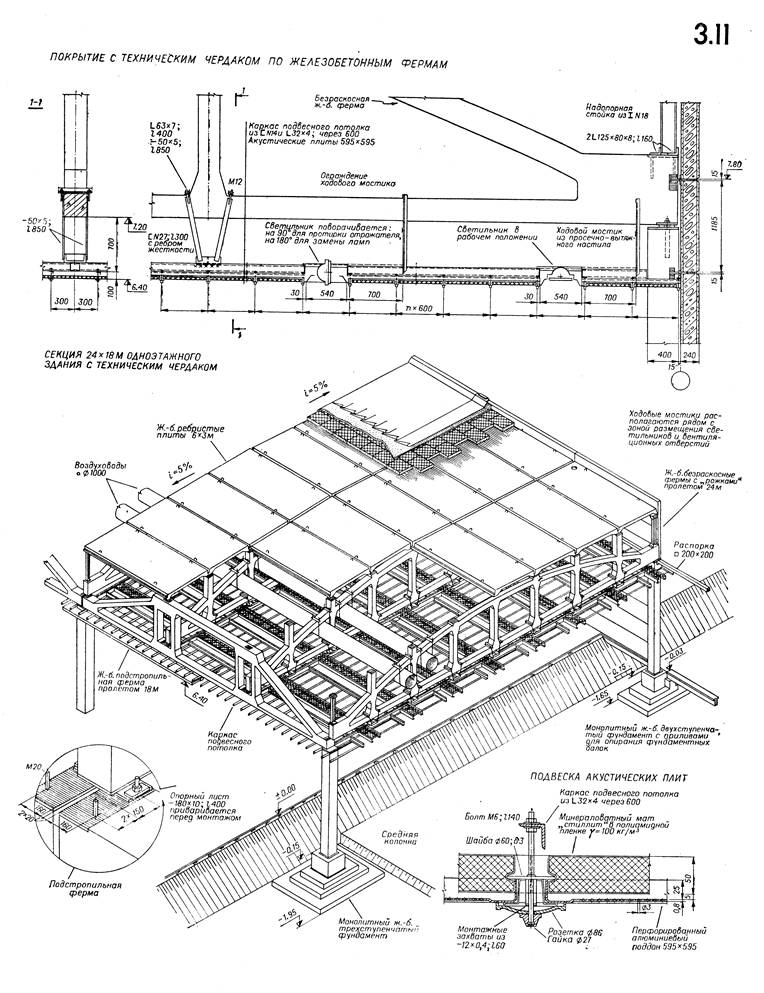

Лист 3.11. Секция   одноэтажного    здания     с    техническим чердаком,  перекрытая железобетонными фермами

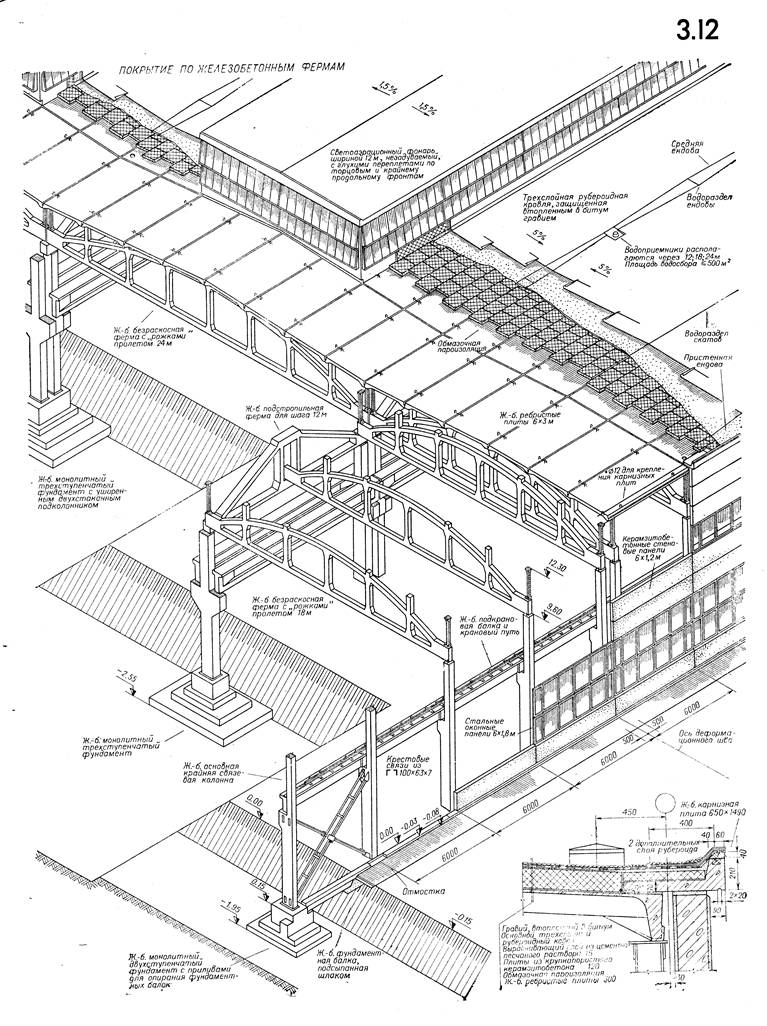

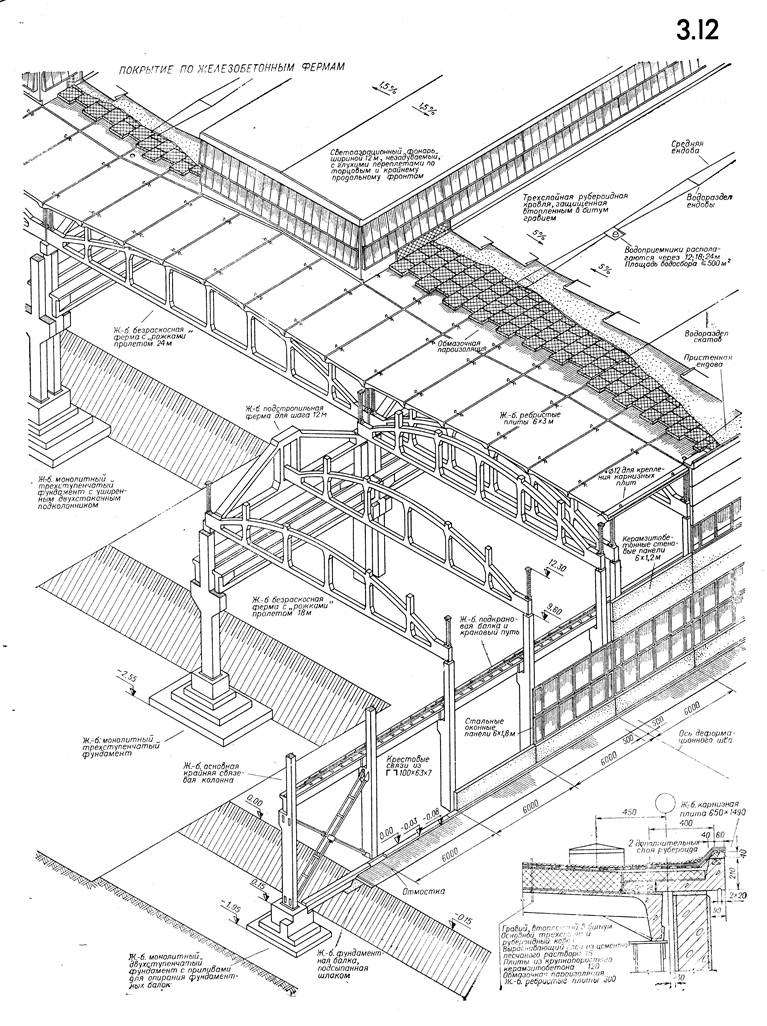

Лист 3.12. Одноэтажное   здание   с   малоуклонмой   кровлей, перекрытое   железобетонными   фермами

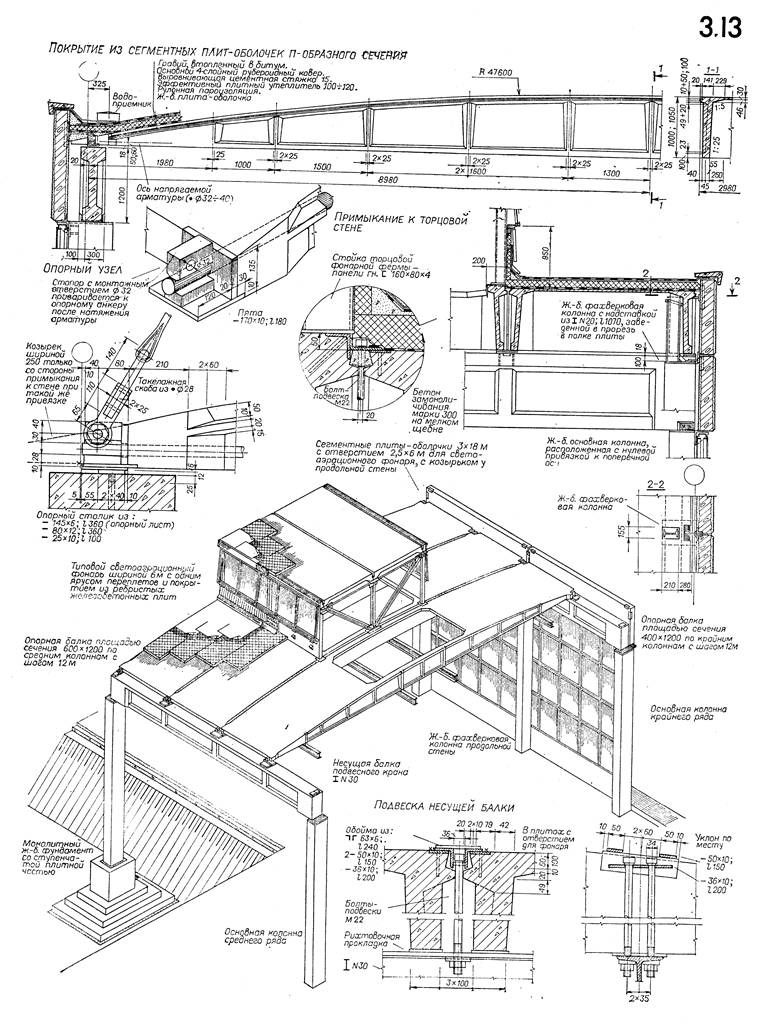

Лист 3.13. Одноэтажное   здание,   перекрытое   плитами-обо­лочками





Плита-оболочка формуется из бетона марки 400. Основная арматура плиты-оболочки состоит из двух преднапряженных стержней, расположен­ных в нижней зоне ребер и образующих затяжки свода, торцовой арматуры ребер и сварной сетки в оболочке. Плита опирается на нижележащие конструкции четырьмя стальными пятами, распо­ложенными в ее углах и обеспечивающими заанкеривание затяжек. Опирание плит в пролете не допускается.

В оболочке могут быть предусмотрены отвер­стия:

для светоаэрационных либо аэрационных фона­рей размером 6 X 2,5 м — в средней части (участ­ки оболочки и боковые ребра, прилегающие к от­верстию, в этом случае усиливаются);

для-водоприемника Ø152 мм — по продольной оси на расстоянии 195 мм от грани;

для надставок фахверковых колонн размером 210X155 мм — касательно к внутренней плоско­сти ребер на расстоянии 6 м от грани.

Плиты, устанавливаемые в крайних пролетах с шагом основных колонн 12 м и привязкой «250», изготавливаются с козырьком, перекрывающим за­зор до стеновых панелей. Козырек исключает при­менение доборных плит.

Плиты-оболочки устанавливаются поперек про­лета на продольные балки для шага колонн 6 и 12 м. Продольные балки для шага колонн 6м — прямоугольного сечения, высотой 600 мм и ши­риной 250 мм по крайним и 500 мм — по средним рядам; для шага 12 м — двутаврового сечения вы­сотой 1200 мм и шириной верхнего тавра 400 мм по крайним и 600 мм — по средним рядам.

Плиты-оболочки опираются на продольные балки через опорные столики с листовыми шарни­рами. Жесткое крепление, создающее защемление плит-оболочек, не допускается.

Поперечные и продольные деформационные швы решаются на спаренных колоннах, аналогич­но перекрытиям по балкам и фермам. При опирании плит-оболочек на антифрикционные проклад­ки продольный деформационный шов может быть решен на одном ряду колонн и перекрывающих их балок.

Замоноличенное бетоном марки 300 на мелком гравии перекрытие из плит-оболочек образует диск покрытия, играющий роль ригеля в попереч­ной раме каркаса и в силу своей пространственной

жесткости способный воспринимать горизонталь­ные усилия от ветра и подвесных кранов. Далее через жесткие соединения продольных балок с ко­лоннами эти усилия передаются на весь каркас и должны быть учтены в расчетах сопряжений.

Привязка колонн крайнего продольного ряда — «О» при 6-метровом шаге колонн и «250» — при 12-метровом шаге. Привязка колонн торцово­го фахверка к поперечной оси —«О». Во избежание опирания в пролете плиты-оболочки у торца здания эти колонны укорачиваются на 100 мм относитель­но основных. Шарнирное опирание фахверковых колонн на диск покрытия происходит посредством надставки из двутавра № 20, заводимой в отвер­стие в плите-оболочке.

Для крепления в уровне покрытия в торцовых парапетных панелях предусматриваются дополни­тельные закладные элементы.

Несущие балки подвесного крана подвешивают­ся к покрытию на сдвоенных болтах М22. Головки болтов закреплены в заведенных в швы обоймах.

Над плитами-оболочками с проемами устанав­ливается типовой светоаэрационный фонарь с покрытием из ребристых железобетонных плит. Высота фонарных ферм и панелей может быть в данном случае сокращена на 300 мм (на высоту плит типового покрытия).

Аналогично описанным выше призматическим фермам плиты-оболочки представляют собой про­межуточный вариант между плоскими и простран­ственными железобетонными конструкциями, в известной мере сочетающими их положительные свойства. Они монтируются так же просто, как и плоские, а нагрузки воспринимаются как простран­ственные конструкции.

Применение плит-оболочек значительно сокра­щает количество марок и монтажных элементов покрытия, уменьшает его конструктивную высоту, а, следовательно, и площадь обстраивающих его стен; исключает ряд мелких доборных элементов в виде стоек торцового фахверка и доборных плит, перекрывающих образуемый привязкой зазор. В результате снижается построечная трудоемкость и сокращаются сроки монтажа здания.

Покрытия из плит-оболочек размером 3X18 и 3X24 м разработаны НИИЖБом. Удельные рас­ходы стали и бетона в них близки к удельным рас­ходам этих материалов в пространственных конст­рукциях

.
